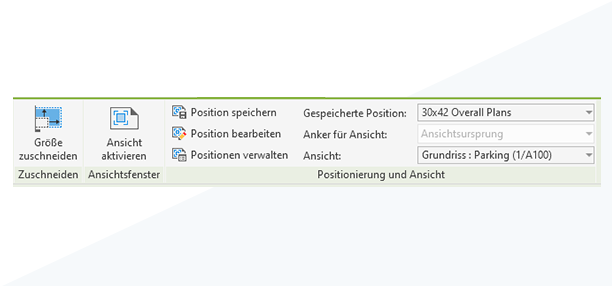

Verwenden Sie die Gruppe Positionierung und Ansicht unter Ändern | Ansichtsfenster zum Speichern, Überarbeiten und Verwalten von Ansichtspositionen auf einem Plan.
Gespeicherte Ansichtspositionen verwenden
Um Ansichten planübergreifend auszurichten, verwenden Sie die Optionen für Anker für Ansicht:
- Ansichtsursprung (Vorgabe): Zum Fixieren und Beibehalten von Ansichtspositionen auf Plänen relativ zum Ansichtsursprung. Diese Methode ist hilfreich, wenn Sie Draufsichten zwischen Plänen ausrichten möchten.
- Mit der Option Mitte/Oben links/Oben rechts/Unten rechts/Unten links können Sie Ansichtspositionen auf Plänen relativ zum angegebenen Anker für Ansicht fixieren und beibehalten. Diese Methode ist hilfreich, wenn Ansichten immer an einer bestimmten Position auf dem Plan positioniert werden sollen, z. B. in der Nähe einer Plankopfecke.
Die Ansichtspositionierung auf Plan ist hilfreich, wenn Sie über zahlreiche ähnliche Draufsichten verfügen und diese zwischen den Plänen ausgerichtet und koordiniert bleiben sollen. Oder Sie haben typische Layouts, wie z. B. Gebäudewandschnitte, die Sie für mehrere Pläne mit demselben Versatz platzieren möchten.
Die vorhandene Funktion Austauschen der Ansicht auf dem Plan wurde wie folgt in diese Arbeitsabläufe integriert:- Der alte Parameter Ansichtsfenster-Positionierung wurde mit dem Parameter Anker für Ansicht zusammengeführt.
- Anker für Ansicht = Ansichtsursprung ist die Vorgabe für alle Ansichten.
- Ansichten, in denen der Zuschneidebereich unterstützt und aktiviert ist, können Anker für Ansicht = Mitte sowie die gleichen zusätzlichen neuen Ankeroptionen Oben links/Oben rechts/Unten rechts/Unten links verwenden.
Der neue unterstützende Befehl Plankopfpositionen zurücksetzen wurde im Kontextmenü von Pläne im Projektbrowser hinzugefügt, um die platzierten Plankopfexemplare auf Plänen zurück an den Vorgabeursprung zu verschieben. Dieser Befehl ist verfügbar, wenn mehrere Plankopfexemplare oder mehrere Pläne im Projektbrowser ausgewählt sind.
Diese Funktion wurde von Kunden im Ideas-Forum vorgeschlagen (unter Align Views on Separate Sheets und More control over view placement on sheets) und wird im Produktüberblick beschrieben.
Weitere Informationen finden Sie unter Ansichtspositionierung auf Plan und automatische Platzierung.
