Legen Sie fest, wie Höhen während der Formbearbeitung in der kontextabhängigen Multifunktionsleiste gemessen werden. Höhen werden während der Bearbeitung neben dem Cursor angezeigt, wodurch eine präzise Bearbeitung erleichtert wird.
Wenn Sie während der Formbearbeitung Punkte hinzufügen, können Sie die Einstellung Basishöhe verwenden, um die relative Höhe des Punkts zu definieren. Sie können Höhen ausgehend von folgenden Punkten messen:
- Aktueller Ebene
- Projekt-Basispunkt
- Vermessungspunkt
- Interner Ursprung
Sie können festlegen, ob die Punkte in einer absoluten Höhe von der ausgewählten Bezugsebene hinzugefügt werden oder in einem bestimmten Abstand von der bestehenden Oberfläche.

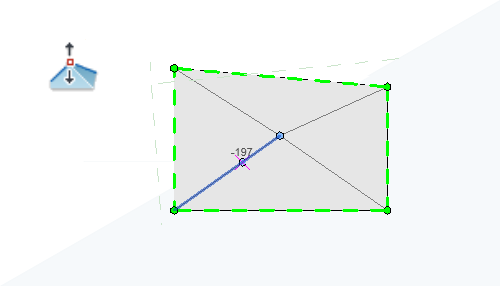

Während der Formbearbeitung wird die Höhe der Fläche, die sich direkt unter dem Cursor befindet, neben dem Cursor angezeigt. Verwenden Sie diese Anzeige, um präzisere Formänderungen an Elementen in Ihrem Modell vorzunehmen.
Weitere Informationen finden Sie unter Ändern der Form eines Elements.
