Geländemodell-Werkzeuge wurden optimiert, einschließlich Aktualisierungen für Unterteilungen und Genauigkeitsverbesserungen.
Verbesserungen bei Unterteilungen

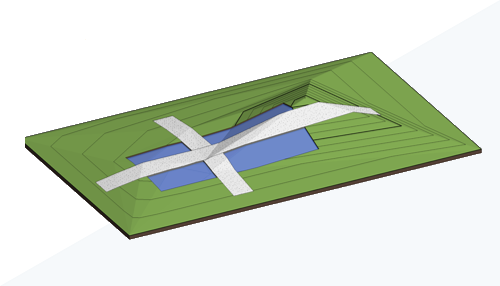

Beim Erstellen einer Unterteilung auf einem Geländemodell wird eine neue Unterteilung generiert, die der Geometrie des Basisbauteil-Geländemodells folgt. Sie können einen Versatz für die Unterteilung angeben. Bei einem positiven Versatz wird die Unterteilung oberhalb des Basisbauteils, bei einem negativen Versatz unterhalb des Basisbauteils platziert. Bei einem negativen Versatz wird das Basisbauteil ausgehoben, und das Aushubvolumen wird in den Eigenschaften der Unterteilung angegeben. Um eine Unterteilung zu erstellen, die ein anderes Material als das Basisbauteil-Geländemodell verwendet, ändern Sie den Typ des Geländemodells.
Unterteilungen sind eine Unterkategorie von Geländemodellen. Verwenden Sie Objektstile und Überschreibungen Sichtbarkeit/Grafiken, um zu steuern, wie Unterteilungen in Ansichten Ihres Modells angezeigt werden.
- Konturen übernehmen: Dies wird jetzt direkt durch den von der Unterteilung verwendeten Geländemodelltyp gesteuert.
- Material: Dies wird nun direkt durch den von der Unterteilung verwendeten Geländemodelltyp gesteuert.
Für Layer, die in mehrschaligen Konstruktionen wie einem Geländemodell verwendet werden, gilt die geometrische Einschränkung, dass sie größer als 0,8 mm sein müssen. Wenn die ursprüngliche Unterteilung eine Höhe von weniger als 0,8 mm aufweist, wird ein Typ mit der minimalen Dicke erstellt. Grafisch werden Höhe, Position und Material der ursprünglichen Unterteilung beibehalten. Die Unterseite der neuen Unterteilung erstreckt sich bis unter die Oberfläche des Basisbauteil-Geländemodells.
Weitere Informationen finden Sie unter Unterteilen eines Geländemodells.
Punktschwellenwert
- LinkToposolidMaxPointThreshold: Wird verwendet, wenn Sie Topografien mit Ihrem Modell verknüpfen.
- NativeToposolidMaxPointThreshold: Wird verwendet, wenn Sie Geländemodell-Elemente aus importierten DWG- oder Textdateien erstellen.
Legen Sie die Werte hierfür in der Datei Revit.ini fest. Der gültige Bereich liegt zwischen 10.000 und 50.000. Je mehr Punkte Sie zum Erstellen von Geländemodell-Elementen verwenden, desto genauer wird Darstellung. Dies kann sich jedoch auf die Leistung beim Bearbeiten von Geländemodellen und/oder beim Navigieren im Modell auswirken. Der Vorgabewert für beide Einstellungen lautet 20.000 Punkte.
Wenn Sie den Wert einer Einstellung in der Datei Revit.ini ändern, wird die Einstellung auf Geländemodelle angewendet, die nach der Änderung erstellt wurden. Geländemodelle, die vor der Änderung erstellt wurden, sind nicht betroffen.
Weitere Informationen finden Sie unter Info zur Datei Revit.ini und Misc-Einstellungen in Revit.ini.
Eingemessenes Gelände – Mengengenauigkeit
Die Methoden zum Berechnen der Abtrags- und Auftragsmengen eines eingemessenen Geländes wurden überarbeitet, um eine höhere Genauigkeit zu gewährleisten. Zusätzliche Mengen über die Umgrenzung des neuen Geländemodells hinaus werden nicht mehr in die Berechnungen einbezogen. Die Menge wird nun ausschließlich innerhalb der Umgrenzung des neuen Geländemodells berechnet und nach oben projiziert.
Weitere Informationen finden Sie unter Erstellen eines eingemessenen Geländes und Erstellen von Berichten zu Schnitt- und Füllvolumina auf einem Grundstück.
Verbesserte Genauigkeit beim Verknüpfen von Topografie
Beim Neuladen von Topografie, die in früheren Versionen von Revit verknüpft wurde, kann die verbesserte Genauigkeit der Verknüpfung zu Topografien führen, die genauer an der Geometrie der Verknüpfung ausgerichtet sind. In einigen Fällen können Sie Topografie erfolgreich verknüpfen, was zuvor nicht möglich war. Beispiele finden Sie in den folgenden Abbildungen.

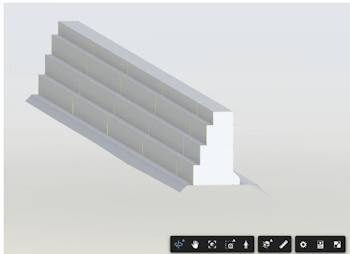

Zu verknüpfende Quelldatei
|

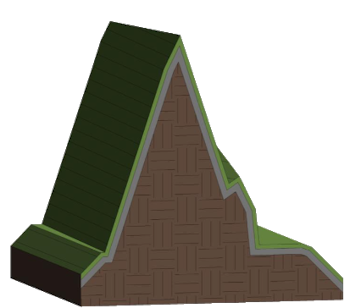

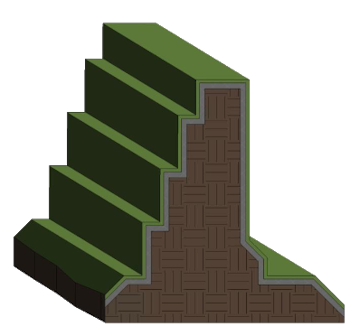

Vor der Verbesserung vor der Genauigkeit | Nach der Verbesserung der Genauigkeit |
|---|---|
 |
 |
Weitere Informationen finden Sie unter Topografie verknüpfen.
Abzugskörper-Optimierung
Aktivieren Sie die Abzugskörper-Optimierung in Ihren Modellen, um die Wahrscheinlichkeit erfolgreicher Schnitte auf einigen Geländemodellen zu erhöhen. Mit der Einstellung für die Abzugskörper-Optimierung wird eine kleine, zufällige Verschiebung der Schnittgeometrie entlang der X- oder Y-Achse vorgenommen, bis ein Schnitt erfolgreich ist. Die Verschiebung kann sich geringfügig auf die Genauigkeit der Abzugskörpergeometrie auswirken. Wenn die Abzugskörper-Optimierung angewendet wird, werden sämtliche Änderungen in einer Warnung gemeldet und in der Protokolldatei erfasst.
Diese Funktionen wurden von Kunden im Ideas-Forum vorgeschlagen (Einlassen neuer Topografie-Unterteilungen in Topografie und Verwenden von Geländemodelltypen (statt nur Materialien) für Geländemodell-Unterteilungen) und werden im Produktüberblick beschrieben (in englischer Sprache).
Weitere Informationen finden Sie unter Geländemodell: Ausheben und Aushub entfernen.
