Erstellen von Wänden nach Wandsegment oder nach Raum

Erstellen Sie fertige Wände in einem Raum mithilfe eines Wandsegments oder innerhalb der Raumbegrenzungen.

Video: Nach Segment/Raum platzieren

So platzieren Sie eine fertige Wand mithilfe eines Wandsegments:

1. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen (Wand).
2. Klicken Sie auf Ändern | Registerkarte Wand platzieren Gruppe Platzierung (Nach Segment platzieren).
3. Bewegen Sie den Mauszeiger im Ansichtsbereich über ein Wandsegment, um eine Vorschau anzuzeigen.
4. Drücken Sie die TABULATORTASTE, um zwischen Segmenten einschließlich der Stützen und Segmente zu wechseln, in denen die Stützen für die Auswahl ignoriert werden.


5. Klicken Sie im Ansichtsbereich auf das hervorgehobene Segment, um die Wand zu platzieren.

So platzieren Sie die gleichen fertigen Wände in einem Raum

1. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen (Wand).
2. Klicken Sie auf Ändern | Registerkarte Wand platzieren Gruppe Platzierung (Nach Raum platzieren).

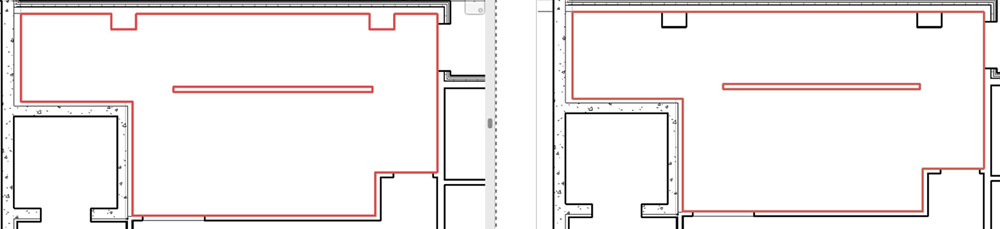

3. Bewegen Sie im Ansichtsbereich den Mauszeiger über einen Raum, um eine Linienmarkierung potenzieller Wände anzuzeigen.
4. Drücken Sie die TABULATORTASTE, um Stützen für die Auswahl ein- oder auszuschließen.


5. Klicken Sie auf den Linienindikator im Ansichtsbereich, um die Wände zu platzieren.

Anmerkung:

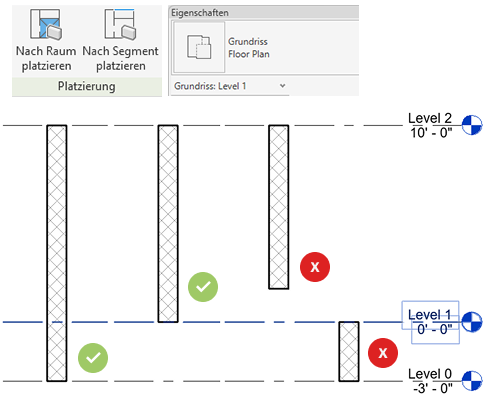

1. Sie können nur Wände auswählen, die von der verknüpften Ebene der aktuellen Draufsicht geschnitten werden.

2. Sie können keine Fassaden, elliptischen Wände, Flächenwände, projektspezifischen Wände und Raumbegrenzungslinien als Ziel zum Erstellen von Wänden auswählen.
3. Sie können diese Werkzeuge für verknüpfte Modelle verwenden.
