Dialogfeld Aus AutoCAD importieren

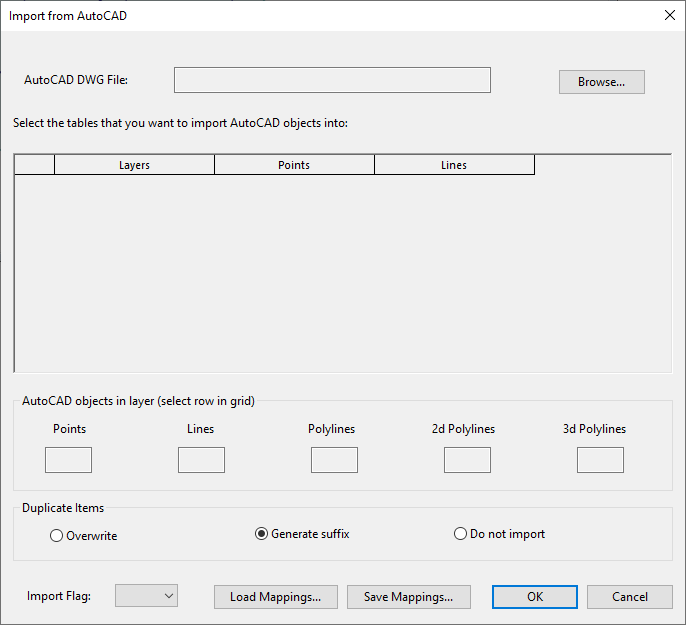

Das Dialogfeld Aus AutoCAD importieren wird beim Importieren aus AutoCAD-DWG-Dateien verwendet.

Das Dialogfeld wird angezeigt, wenn Sie im Menü Netz die Option Importieren Daten aus AutoCAD-DWG-Datei auswählen.

Feld im Dialogfeld	Beschreibung
AutoCAD-DWG-Datei:	Zeigt den Pfad der DWG-Datei an, die für den Import verwendet werden soll. Verwenden Sie die Schaltfläche Durchsuchen, um eine Datei aus dem Windows-Dialogfeld zum Öffnen einer Datei auszuwählen.
Layerraster	Das Raster zeigt alle Layer in der ausgewählten DWG-Datei an. Das Raster besteht aus drei Spalten: Rasterspalte Beschreibung Layer Layername Punkte Dropdown-Liste der Netzobjekte. Wählen Sie das Netzobjekt, als das die AutoCAD-Punkte importiert werden sollen, aus dieser Liste aus. Linien Dropdown-Liste der Netzobjekte. Wählen Sie das Netzobjekt, als das die AutoCAD-Linien importiert werden sollen, aus dieser Liste aus.
AutoCAD-Objekte in Layer	Zeigt die Anzahl jedes AutoCAD-Objekttyps in einem Layer an, der im Layerraster hervorgehoben ist. Anmerkung: Wenn Sie eine 3D-Polylinie aus einer AutoCAD-DWG-Datei importieren und die Punkte auf der Polylinie über gültige Z-Werte verfügen, werden Dummy-Knoten auf der Polylinie erstellt, um die Höhe zu berücksichtigen. Die Knotenhöhen werden für den Knoten stromaufwärts und stromabwärts festgelegt.
Doppelte Elemente	Es gibt drei Optionen für den Umgang mit doppelten Elementen: Option Beschreibung Überschreiben Doppelte Elemente werden überschrieben (Vorgabe). Suffix erstellen An die Objekt-ID doppelter Elemente wird ein Suffix (#1, #2 usw.) angehängt. Nicht importieren Doppelte Elemente werden ignoriert und nicht importiert.
Zuordnungen laden:	Lädt zuvor gespeicherte Punkt- und Linienzuordnungen aus der AutoCAD-Konfigurationsdatei in das Layerraster.
Zuordnungen speichern:	Speichert Punkt- und Linienzuordnungen im Layerraster als AutoCAD-Konfigurationsdatei.
