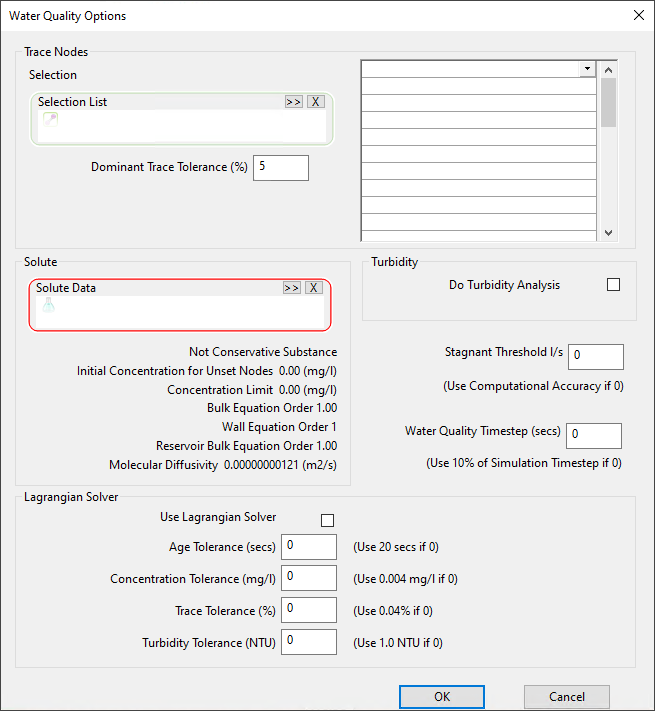

Trace-Knoten
|
Es können bis zu zehn Trace-Knoten ausgewählt werden.
| Auswahlliste
|
Sie können diesem Feld eine Auswahlliste mit Trace-Knoten hinzufügen. Wenn die ausgewählte Auswahlliste mehr als zehn Knoten enthält, wird eine Warnmeldung angezeigt, und die ersten zehn Knotennamen werden verwendet, um das Raster auszufüllen.
|
| Dominante Trace-Toleranz (%)
|
Bietet eine prozentuale Toleranz für die dominanten Trace-Ergebnisse basierend auf Ihren Voreinstellungen.
Der Vorgabewert in der Anwendung lautet 5 %.
Sie können je nach Anforderung höhere Toleranzen eingeben.
|
| Raster
|
Sie können diesem Raster bis zu zehn Trace-Knoten hinzufügen, indem Sie entweder eine Auswahlliste anwenden (siehe oben) oder Knotennamen aus der Dropdown-Liste in jeder Zeile auswählen.
|
Bei Auswahl von Trace-Knoten sind zusätzliche Berichtsfunktionen für die Verfolgung der Verschmelzung von Wasser aus verschiedenen Quellen verfügbar:
- Zusätzliche Felder in der Berichterstellung des Rasters der Knotenergebnisse:
- Der Prozentsatz des Wassers am Knoten, der von jedem Trace-Knoten stammt
- Der Trace-Knoten, der als dominante Quelle fungiert und den größten Teil des Wassers bereitstellt, das den Knoten erreicht. (Hinweis: Unter Umständen gibt es keine dominante Quelle, oder es ist eventuell nicht möglich, die dominante Quelle abzuleiten.)
- Zusätzliche Diagrammoptionen für die grafische Darstellung der Trace (%) von Wasser an einem Knoten, der aus dem/den Trace-Knoten stammt, sowie zur grafischen Darstellung der dominanten Quelle.
|
| Gelöster Stoff
|
|
Daten zu gelöstem Stoff
|
Zum Hinzufügen des Objekts Daten zu gelöstem Stoff mit den während der Simulation zu verwendenden Wasserqualitätsparametern.
|
| Anzeigebereich
|
Zeigt die im Datenobjekt für gelösten Stoff definierten Werte an (siehe oben) oder, wenn kein Datenobjekt für gelösten Stoff ausgewählt ist, die Vorgabewerte, die stattdessen verwendet werden.
|
Weitere Informationen zu Parametern finden Sie unter Daten für gelösten Stoff.
|
| Trübung
|
| Trübheitsanalyse durchführen
|
Wenn diese Option aktiviert ist, wird die Trübheitsanalyse bei der Simulation berücksichtigt.
|
|
|
Stagnierender Grenzwert
|
Volumenstromgrenzwert stagnierendes Wasser: Berechnungsgenauigkeit für Wasserqualitätsberechnungen.
Der Vorgabewert ist die in der Ansicht Hydraulischen Lauf planen angegebene hydraulische Berechnungsgenauigkeit.
|
|
Wasserqualität-Zeitschritt
|
Berechnungshäufigkeit der Wasserqualität. Der Vorgabewert beträgt 10 % des hydraulischen Zeitschritts, der in der Ansicht Hydraulischen Lauf planen angegeben ist.
|
| Lagrange-Solver
|
| Lagrange-Solver verwenden
|
Wenn diese Option aktiviert ist, wird ein zeitbasierter Lagrange-Ansatz verwendet, um die Bewegung und Verschmelzung von Wasser durch das Netz zu verfolgen.
Wenn diese Option deaktiviert ist (Vorgabe), verwendet InfoWorks WS Pro ein Eulersches Wasserqualitätsmodell.
|
|
Alterstoleranz
|
Toleranzwert, der vom Wasserqualitäts-Solver verwendet wird, um zu bestimmen, ob beim Bewegen von Wasser in das obere Ende eines Rohrs ein neues Wassersegment erstellt oder mit dem vorhandenen nächstgelegenen Segment verschmolzen werden soll.
|
| Konzentrationstoleranz
|
Siehe Alterstoleranz oben.
|
| Trace-Toleranz
|
Siehe Alterstoleranz oben.
|
| Trübheitstoleranz
|
Siehe Alterstoleranz oben.
|
Weitere Informationen finden Sie unter "Informationen zu Wasserqualitätsmodellen".
|
