El Visor de objetos permite obtener una vista preliminar de los objetos del dibujo con diferentes estilos visuales, líneas de mira y configuraciones de visualización sin cambiar la visualización del área de dibujo.
El Visor de objetos se puede iniciar desde diferentes lugares del software. En función de dónde se encuentre el Visor de objetos, las opciones de visualización y navegación pueden ser distintas. Por ejemplo, si utiliza el Visor de objetos para obtener una vista preliminar de un objeto desde el área de dibujo, se mostrará una brújula. Si utiliza el Visor de objetos para obtener una vista preliminar en el Administrador de estilos, no se mostrará la brújula, ya que el estilo no es un objeto de SCU o SCP.
Modo de gráficos del Visor de objetos
El Visor de objetos admite el sistema de gráficos 3D (GSF) multiplataforma. Para habilitar este sistema de gráficos, establezca las variables de sistema FASTSHADEDMODE y AECOBJVWRGSMODE en 1 o ON.
Cuando el sistema de gráficos multiplataforma está habilitado, el Visor de objetos muestra solo los estilos visuales admitidos en la lista desplegable de estilos visuales. Desactive el sistema de gráficos multiplataforma con AECOBJVWRGSMODE para trabajar con el conjunto completo de estilos visuales.
Vuelva a abrir el Visor de objetos para aplicar los cambios gráficos después de modificar la variable de sistema AECOBJVWRGSMODE.

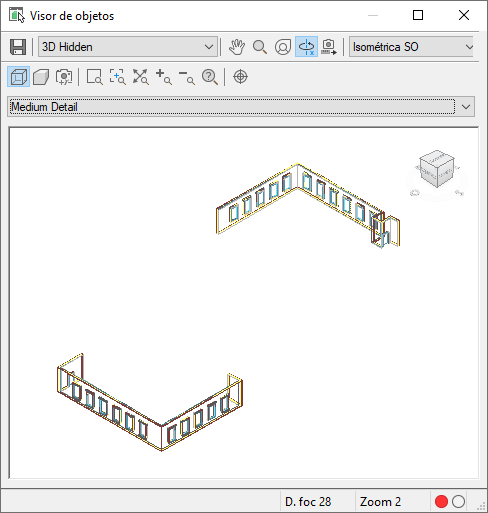

Vista preliminar de objetos desde el área de dibujo
Puede seleccionar uno o más objetos en el área de dibujo, y obtener una vista preliminar de ellos en el Visor de objetos.
- Seleccione en el área de dibujo los objetos de los que desee obtener una vista preliminar.
- Seleccione la ficha <Objeto>
grupo GeneralVisor de objetos. Buscar
- Con el Visor de objetos ya abierto y con una vista preliminar de los objetos existentes, seleccione los nuevos objetos del área de dibujo que desea agregar a la vista preliminar actual.
- Seleccione la ficha <Objeto>grupo GeneralVisor de objetos. Buscar

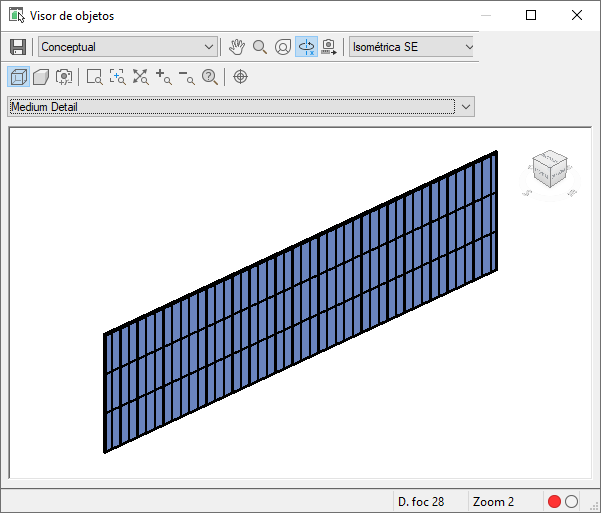

Vista preliminar de estilos de objetos en el Administrador de estilos
Puede obtener una vista preliminar de los efectos de un estilo que está creando en el Visor de objetos (Visor flotante) que se proporciona con el Administrador de estilos.
- Seleccione la . Buscar
- Seleccione el estilo del que desee obtener la vista preliminar.
- Pulse el botón
(Visor flotante) de la parte inferior izquierda del Administrador de estilos.
También puede pulsar el botón
(Alternar edición en línea) para que el Visor de objetos aparezca integrado en el Administrador de estilos.

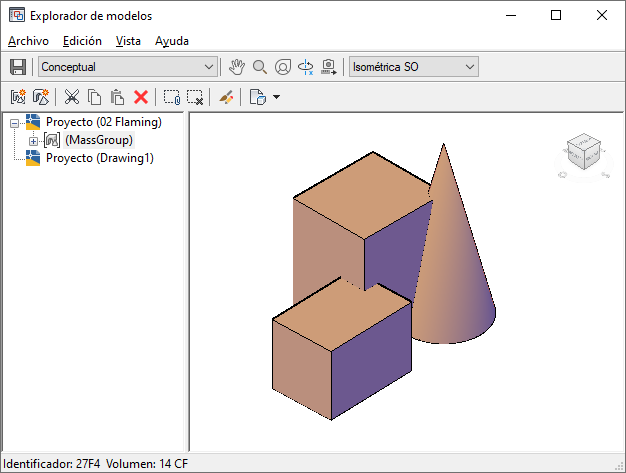

Vista preliminar de modelos de masas en el Explorador de modelos
El Explorador de modelos es una ventana en la que puede crear, ver y manipular elementos de masa y grupos de masas. El Explorador de modelos utiliza el Visor de objetos para permitir la vista preliminar de las operaciones de elementos de masa y grupos de masas que se lleven a cabo.
- Seleccione un grupo de masas.
- Seleccione la . Buscar
Visores de objetos incrustados
Algunos cuadros de diálogo tienen visores de objetos incrustados que permiten obtener una vista preliminar de los componentes de un estilo, una definición o una herramienta. A continuación se incluyen un par de ejemplos de visores de objetos incrustados.

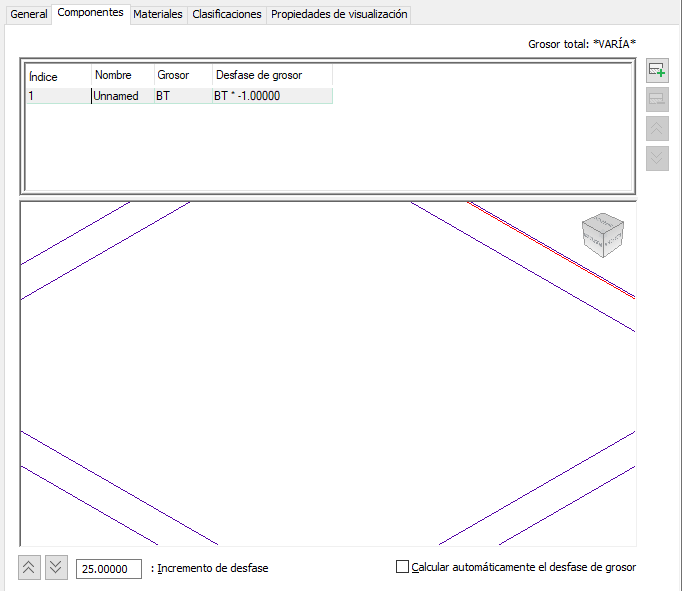

Visor de objetos incrustado en la ficha Estilo de losa para cubierta

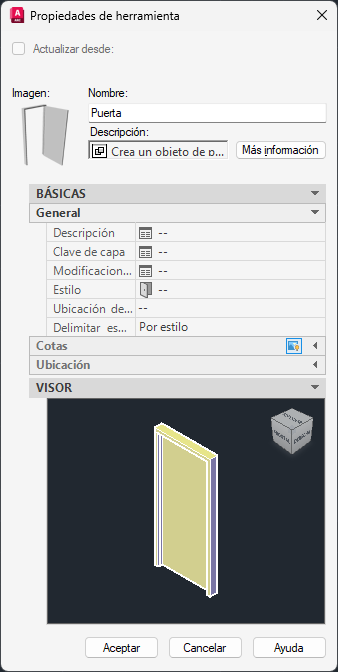

Visor de objetos incrustado en las propiedades de la herramienta
Actualización del Visor de objetos
Es posible que el Visor de objetos no refleje los cambios o las supresiones realizados en un objeto en tiempo real.
- Añadir un objeto existente o nuevo al Visor de objetos.
- Encuadrar, girar o hacer clic en ViewCube dentro del Visor de objetos.
- Utilizar determinados elementos de la interfaz de usuario que cambian la vista en el Visor de objetos para actualizarlo.
