CLIPIT (Express Tool)

Delimita refX o imágenes con líneas y curvas.

Buscar

Proporciona un método para delimitar las partes especificadas de bloques, dibujos de refX, imágenes y objetos de cobertura, delimitando o eliminando la visualización de todos los demás objetos con una polilínea, un círculo, un arco, un elipse, texto, textoM o una definición de atributo. Con la herramienta CLIPIT, puede utilizar los arcos, los círculos o las polilíneas para definir contornos de delimitación para bloques, refX, imágenes y coberturas.

CLIPIT hace posible la delimitación mediante contornos curvos atravesando segmentos de arco con una serie de segmentos rectos cortos. Puede controlar la precisión con la que se atraviesan los segmentos de arco especificando la distancia máxima entre el punto medio de cualquier segmento especificado y el arco:

La introducción de un valor de error elevado genera menos segmentos y un rendimiento más rápido, pero los arcos parecen menos suavizados. Por el contrario, si se introduce un valor reducido, se genera una delimitación suavizada en los arcos, pero conlleva un mayor procesamiento durante la regeneración.

Consejo: Para aumentar el rendimiento, escriba valores relativamente elevados en Introducir distancia de error máx. para la resolución de arcos al crear el dibujo. Cuando esté listo para trazar el dibujo, utilice CLIPIT de nuevo y especifique un valor de error reducido para la resolución de arcos en la solicitud CLIPIT.

Ejemplo

Dibuje una polilínea, un círculo o un arco y delimite una parte de un plano de planta al que se haga referencia de forma externa.

Seleccione un círculo como contorno de delimitación:

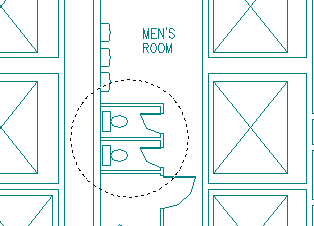

Seleccione la refX:

La refX se delimita con un círculo como contorno de delimitación:

Archivo

clipit.lsp
