SUPERHATCH (Express Tool)

Buscar

SUPERHATCH muestra el cuadro de diálogo SuperHatch.

Opciones del cuadro de diálogo

Imagen	Abre el cuadro de diálogo Enlazar imagen para especificar la imagen del patrón de superhatch.
Bloque	Abre un cuadro de diálogo para especificar el bloque del patrón de superhatch.
Xref Attach	Abre el cuadro de diálogo Xref File Name para especificar un archivo de refX para el patrón de superhatch.
Cobertura	Utiliza un objeto de cobertura para el patrón de superhatch.
Select Existing	Permite seleccionar un objeto de cobertura, un bloque, una imagen o una refX existentes para el patrón de superhatch.
Curve Error Tolerance	Permite indicar la tolerancia a errores para la aproximación del vector de los contornos de superhatch curvos.

Puede utilizar la opción Block para crear patrones de sombreado sobre la marcha; puede crear bloques con diferentes capas, colores y tipos de línea para crear patrones de sombreado que reaccionen a los estados de capa y tracen con diversos grosores de línea. Puede utilizar imágenes sombreadas en superficies para obtener un efecto renderizado. Utilice bloques 3D como patrones de sombreado para colocar elementos repetitivos, como ladrillos, tejas o vallas en dibujos 3D.

Nota: Como algunos objetos no son compatibles con el comando CONTORNO, SUPERHATCH no puede utilizarlos como aristas de contorno. Entre estos objetos se incluyen splines (aunque las polilíneas con splines sí funcionan), círculos en bloques con una escala no uniforme, elipses dentro de bloques, y objetos de texto y textoM dentro de bloques.

Solicitudes

Para las imágenes:

Insertion point <0,0>: Especifique un punto de inserción

Base image size: Width: 1.00, Height: 0.24 <Unitless>

Scale factor <1>: Especifique un factor de escala

Para los bloques y las refX:

Insertion point: Especifique un punto de inserción

X scale factor <1> / Corner / XYZ: Especifique el factor de escala X

Y scale factor (default=X): Especifique el factor de escala Y

Rotation angle <0>: Especifique el ángulo de rotación

Especifique una ventana alrededor del bloque para definir las distancias de mosaico de columnas y filas.

Specify block [Extents] First corner <magenta rectang>: Especifique un marco de mosaico (triangulación) y pulse Intro

Specify an option [Advanced options] <Internal point>: Especifique un punto interno para el contorno de sombreado o A para acceder a las opciones avanzadas, y pulse Intro

Para las imágenes y los objetos de cobertura:

Utilice TFRAMES para activar y desactivar los marcos de objetos.

Tolerancia a errores para las curvas:

SUPERHATCH hace posible el sombreado mediante contornos curvos atravesando segmentos de arco con una serie de segmentos rectos cortos. SUPERHATCH permite controlar la precisión con la que se atraviesan los segmentos de arco mediante la especificación de la distancia máxima entre el punto medio de cualquier segmento indicado y el arco. (Véase la opción Curve Error Tolerance descrita en la sección Opciones del cuadro de diálogo mostrada anteriormente).

Distancia de error máxima para la resolución de arcos:

La introducción de un valor de error elevado genera menos segmentos y un rendimiento más rápido, pero los arcos parecen menos suavizados. Por el contrario, si se introduce un valor reducido, se genera un sombreado suavizado en los arcos, pero esto conlleva un mayor procesamiento al volver a generar un dibujo.

Ejemplo

En este ejemplo, se utiliza un bloque para crear un patrón de superhatch.

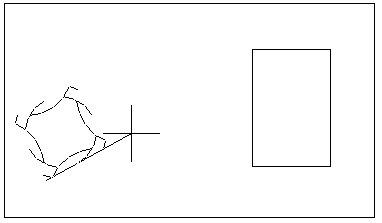

Inserte el bloque:

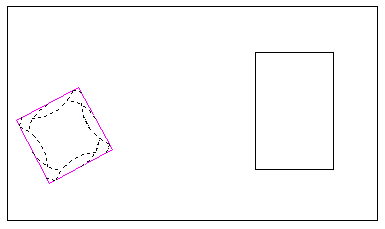

Especifique el marco alrededor del bloque:

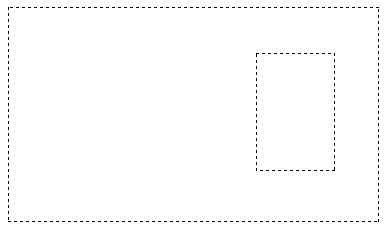

Especifique el contorno:

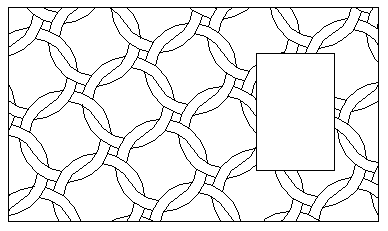

Superhatch finalizado:

Modificación de un superhatch

Los objetos de superhatch se pegan mediante grupos sin nombre. Por lo tanto, no son asociativos. Si desea modificar un único objeto que forme parte de un superhatch, puede utilizar el comando GRUPO para desactivar la selección del grupo, como se indica a continuación:

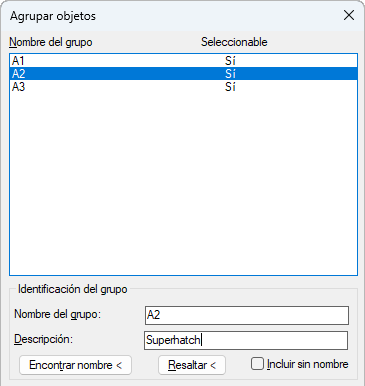

1) Inicie el comando GRUPO.

Comando: GRUPO

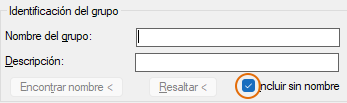

2) Asegúrese de que la casilla de verificación Incluir sin nombre esté seleccionada.
