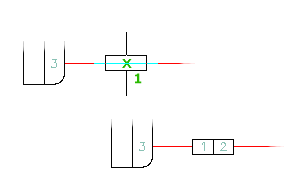

El símbolo de empalme es un símbolo de conexión en la línea que permite que uno o más cables se conecten en cada extremo. El símbolo de empalme por defecto provoca un cambio de número de cable en el símbolo.
- Haga clic en la
. Buscar
Aparece el cuadro de diálogo Símbolos de empalme.
- Seleccione el empalme que va insertar en el menú de símbolos, introduzca el nombre del empalme en cuadro Escribir, o bien haga clic en Examinar para buscar y seleccionar el símbolo en otra ubicación.
- Haga clic en Aceptar.
- Designe el punto de inserción en el dibujo. Coloque el símbolo en un cable existente, de modo que corte el cable, o bien insértelo en un espacio vacío (donde posteriormente podrá dibujar un cable a través del símbolo o conectar uno o más cables a cada uno de sus extremos).
Aparece el cuadro de diálogo Insertar/editar componente.
- Asigne la información de catálogo, la descripción y otros datos según sea necesario.
- Haga clic en Aceptar.
