Bloques inteligentes: Buscar y convertir

Convierta la geometría repetitiva, incluidas las variaciones de texto, en bloques para mejorar la eficiencia y la organización.

AutoCAD 2026 ofrece más soluciones de bloques inteligentes para agilizar el proceso de diseño. En esta versión, BUSCARBLOQ busca todos los ejemplares de la misma geometría en un dibujo para una conversión de bloques eficaz.

Al seleccionar la geometría para la conversión, AutoCAD busca y resalta todos los ejemplares de la misma geometría. La función Buscar y convertir también busca variaciones de texto para convertirlas en atributos de bloque. Esta función es útil para clasificar tipos de texto repetitivos, pero variables, como los nombres y los números de habitaciones de hotel.

Uso de definiciones de bloque existentes

Cuando convierta los ejemplares coincidentes en un bloque, aparecerá la miniatura de vista preliminar, que le permitirá ver fácilmente el objeto seleccionado y la variación de texto.

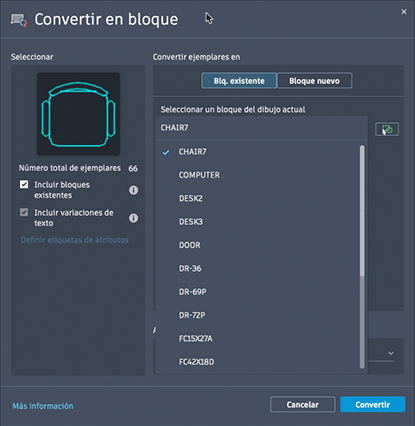

Para convertir la geometría a partir de un bloque existente, seleccione un bloque de la lista o haga clic en en el cuadro de diálogo para elegir un bloque del dibujo.

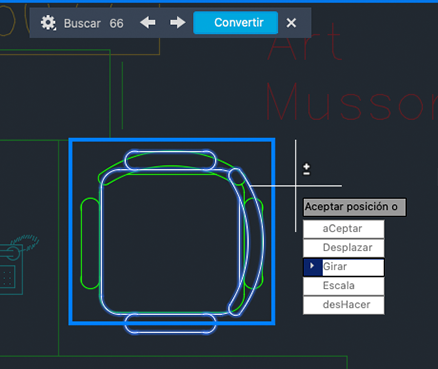

Si utiliza una definición de bloque existente, puede ajustar la escala y la rotación para determinar cómo la definición de bloque seleccionada sustituye a los ejemplares encontrados.

Conversión a un nuevo bloque

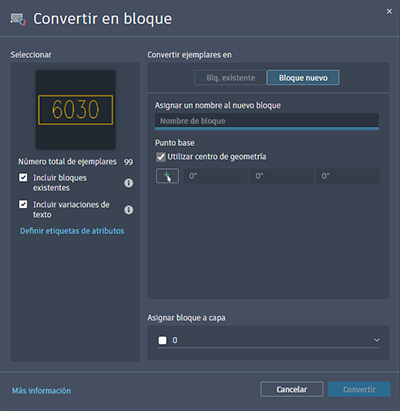

También puede convertir el objeto de origen o los ejemplares seleccionados en un nuevo bloque. En el cuadro de diálogo Convertir en bloque, defina un nuevo bloque. Para ello, especifique un nombre de bloque y un punto de inserción. Por defecto, el punto de inserción se establece en el centro de la geometría seleccionada.

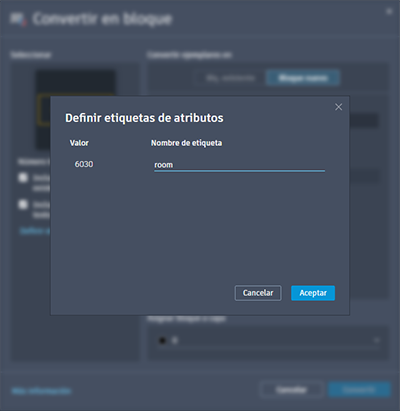

Además de convertir ejemplares coincidentes en un bloque, puede especificar etiquetas de atributo para variaciones de texto. Para ello, haga clic en Definir etiquetas de atributos.

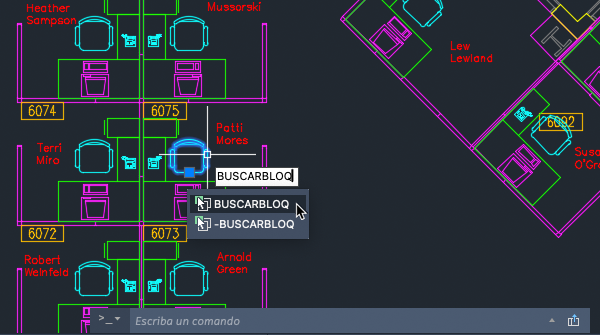

Ahora puede iniciar la función Buscar y convertir fácilmente desde la ficha Conjuntos de herramientas.

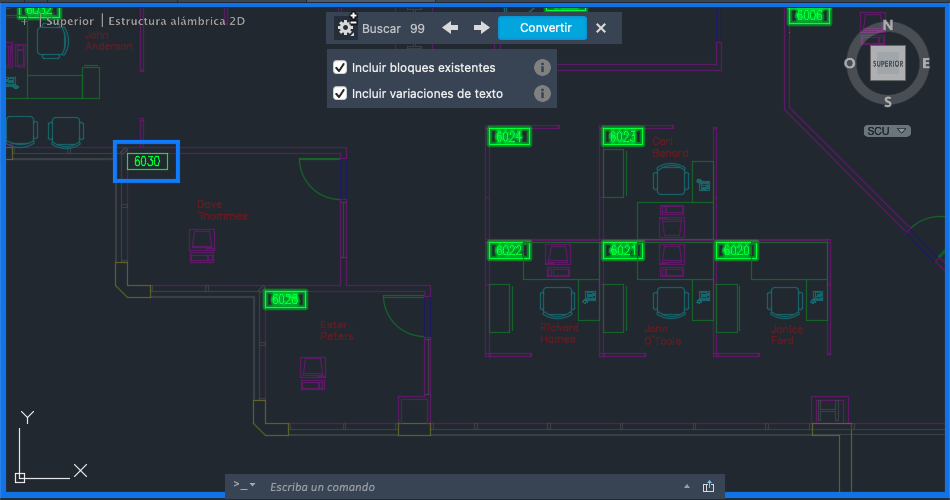

Una vez que ejecute BUSCARBLOQ, el nuevo modo de revisión de búsqueda resalta todos los ejemplares coincidentes.

En la barra de herramientas de revisión de búsqueda, puede realizar lo siguiente:

• Ver el número total de ejemplares coincidentes
• Desplazarse al ejemplar anterior o siguiente en el dibujo
• Ajustar los filtros para incluir bloques o variaciones de texto existentes
• Convertir en bloque

Nuevos comandos

BUSCARBLOQ: muestra el cuadro de diálogo Convertir en bloque, que proporciona opciones para convertir las entidades seleccionadas y los ejemplares idénticos en bloques.

-BUSCARBLOQ: en la solicitud de comandos, convierte las entidades seleccionadas y los ejemplares idénticos en bloques.

Nuevas variables de sistema

TEXTTOATTRIBUTE: controla si el comando BUSCARBLOQ busca variaciones de texto para convertirlas en atributos de bloque cuando se seleccionan objetos de texto.

BSEARCHINCLUDEEXISTINGBLOCKS: controla si BUSCARBLOQ selecciona por defecto los ejemplares de bloque existentes. Se pueden realizar ajustes en la selección durante el proceso de revisión.
