Crea una polilínea rectangular.
Métodos de acceso
Conjunto de herramientas: .
Menú: .
Crea una polilínea rectangular cerrada a partir de los parámetros especificados como, por ejemplo, sus puntos de esquinas diagonales, cotas, área y tipo de esquinas.
Se muestran las siguientes solicitudes de comandos.
Parámetros actuales: Rotación = 0
Precise primer punto de esquina o [Chaflán/Elevación/eMpalme/Alt-objeto/Grosor]: especifique un punto o introduzca una opción.
Primera esquina
Especifica una esquina del rectángulo.
- Esquina opuesta
-

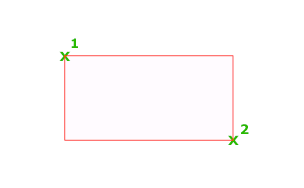

Crea un rectángulo tomando los puntos especificados como esquinas diagonalmente opuestas.
- Área
-
Crea un rectángulo utilizando el área y una longitud o una anchura. Si las opciones Chaflán o Empalme están activas, el área incluye el efecto de los chaflanes o empalmes de las esquinas del rectángulo.
- Cotas
-
Crea un rectángulo usando valores de altura y anchura.
- Rotación
-
Crea un rectángulo con el ángulo de rotación especificado.
Chaflán
Establece las distancias de chaflán para el rectángulo.
Elevación
Precisa la elevación del rectángulo.
Empalme
Determina el radio de empalme del rectángulo.
Altura de objeto
Precisa la altura de objeto del rectángulo.
Grosor
Especifica la anchura de polilínea del rectángulo que debe trazarse.
