Los patrones de sombreado complejos pueden contener varias líneas de definición y tener un origen que atraviese desfases desde este.
No todos los patrones de sombreado utilizan los puntos de origen 0,0. Al crear patrones más complejos, debe especificar con cuidado lo siguiente de cada familia de líneas para construir correctamente un patrón de sombreado:
- Punto inicial
- Desfases
- Patrones de longitud de trazo, punto y separación
Los patrones de sombreado definidos mediante varias líneas de definición describen la longitud y el ángulo con los que se dibuja cada segmento de línea. A continuación se muestran las líneas que describen el patrón de sombreado AR-B816:
*AR-B816, 8x16 Block elevation stretcher bond 0, 0,0, 0,8 90, 0,0, 8,8, 8,-8
Un área sombreada con este patrón tiene este aspecto:
Ejemplo: patrón de U invertida
Una U invertida (una línea hacia arriba, una encima y otra hacia abajo) es un patrón que repite cada unidad y se compone de segmentos de línea con una longitud de 0.5 unidades seguidos de una separación con una anchura de 0.5 unidades.
Un área sombreada con este patrón tiene este aspecto:
Este patrón se definiría así:
*IUS, Inverted U's 90, 0,0, 0,1, .5,-.5 0, 0,.5, 0,1, .5,-.5 270, .5,.5, 0,1, .5,-.5

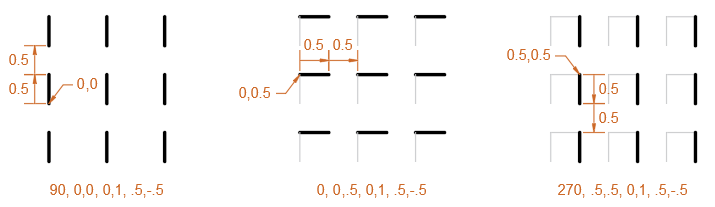

A continuación se proporciona un desglose visual del modo en que se dibuja el patrón:
- La primera línea de trazos representa la barra hacia arriba que comienza en el origen 0,0, y se dibuja a 90 grados.
- La segunda línea de trazos representa la barra horizontal que comienza en el origen 0,0.5 y se dibuja a 0 grados.
- La tercera línea de trazos representa la barra hacia abajo que comienza en el origen 0.5,0.5 y se dibuja a 270 grados. La tercera línea del patrón se podría haber introducido también como se indica a continuación:
90, .5,0, 0,1, .5,-.5
or
270, .5,1, 0,1, -.5,.5
Ejemplo: una estrella de seis puntas
Se puede crear un patrón de estrella de seis puntas con tres líneas de trazos que comienzan en el punto de origen y continúan a lo largo de la dirección del vector especificada por la especificación del ángulo.
Un área sombreada con este patrón tiene este aspecto:
Este patrón se definiría así:
*STARS, Six-pointed star 0, 0,0, 0,.866, .5,-.5 60, 0,0, 0,.866, .5,-.5 120, .25,.433, 0,.866, .5,-.5
