Además de bloques idénticos, esta función busca ahora variaciones de texto para agilizar aún más las tareas repetitivas en AutoCAD.
Ahora incluye variaciones de texto
BUSCARBLOQ, conocido anteriormente como CONVABLOQ, busca todos los ejemplares de la misma geometría en un dibujo para una conversión de bloques eficaz.

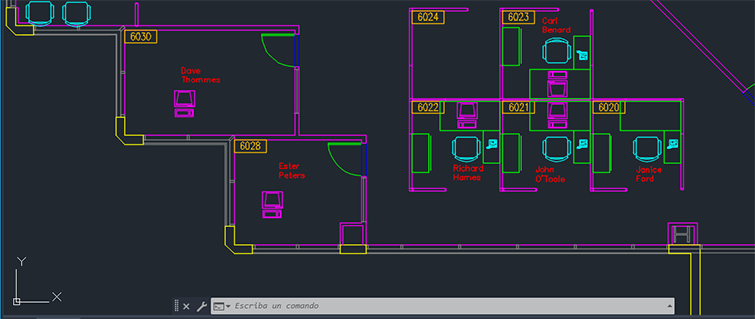

Con esta versión, la función Buscar y convertir también busca variaciones de texto para convertirlas en atributos de bloque. Esta nueva función es útil para clasificar tipos de texto repetitivos, pero variables, como los nombres y los números de habitaciones de hotel.

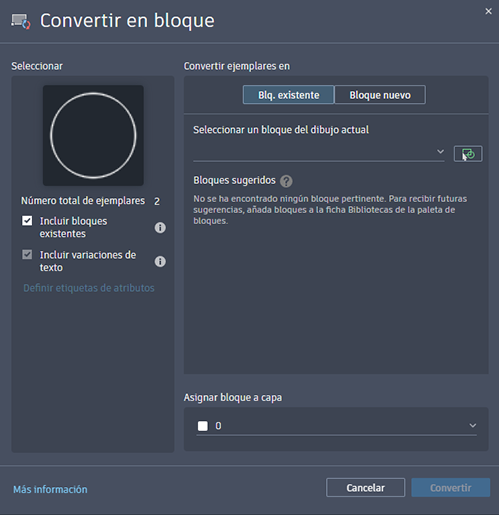

Una vez que decida convertir ejemplares coincidentes en un bloque, aparecerá la vista preliminar en miniatura. Ahora, puede ver fácilmente el objeto seleccionado y la variación de texto.

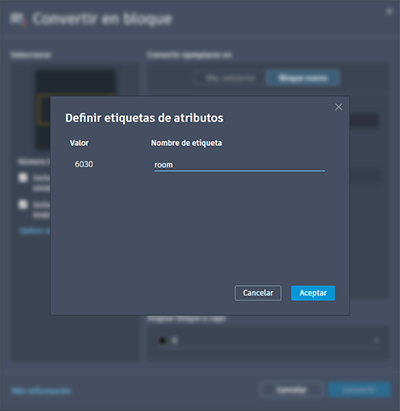

Además de convertir ejemplares coincidentes en un bloque, puede especificar etiquetas de atributo para variaciones de texto. Para ello, haga clic en Definir etiquetas de atributos.
Más fácil de acceder y usar
Ahora puede iniciar la función Buscar y convertir fácilmente desde la cinta de opciones.

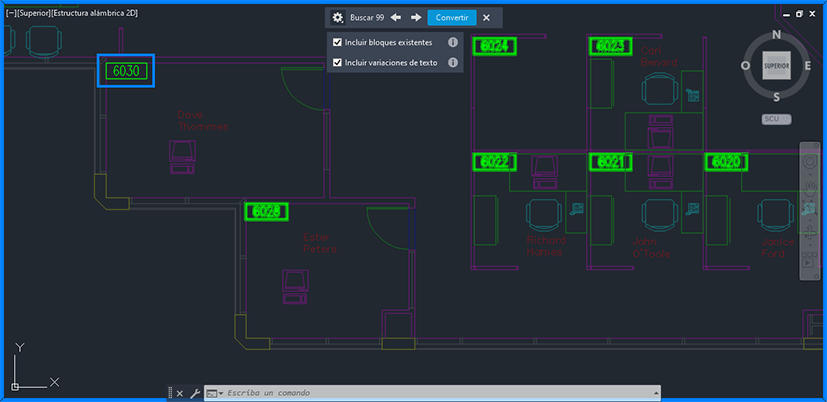

Una vez que ejecute BUSCARBLOQ, el nuevo modo de revisión de búsqueda resalta todos los ejemplares coincidentes.
En la barra de herramientas de revisión de búsqueda, puede realizar lo siguiente:
- Ver el número total de ejemplares coincidentes
- Desplazarse al ejemplar anterior o siguiente en el dibujo
- Ajustar los filtros para incluir bloques o variaciones de texto existentes
- Convertir en bloque
Nuevos comandos
BUSCARBLOQ: reemplaza a CONVABLOQ. Muestra el cuadro de diálogo Convertir, que proporciona opciones para convertir las entidades seleccionadas y los ejemplares idénticos en bloques.
-BUSCARBLOQ: reemplaza a -CONVABLOQ. En la solicitud de comandos, convierte las entidades seleccionadas y los ejemplares idénticos en bloques.
Nuevas variables de sistema
TEXTTOATTRIBUTE: en el comando BUSCARBLOQ, si se seleccionan objetos de texto, controla si se buscarán variaciones de texto para convertirlas en atributos de bloque.
BSEARCHINCLUDEEXISTINGBLOCKS: reemplaza a BCONVERTINCLUDEEXISTINGBLOCKS. Controla si los ejemplares de bloque existentes se seleccionan por defecto mediante el comando BUSCARBLOQ. Los usuarios pueden realizar ajustes en la selección durante el proceso de revisión.
Comandos obsoletos
CONVABLOQ: ya no se utiliza. Esta funcionalidad se incluye en el comando BUSCARBLOQ.
-CONVABLOQ: ya no se utiliza. Esta funcionalidad se incluye en el comando -BUSCARBLOQ.
Variables de sistema obsoletas
BCONVERTINCLUDEEXISTINGBLOCKS: ya no se utiliza. Esta función se incluye en la variable de sistema BSEARCHINCLUDEEXISTINGBLOCKS.
