El subensamblaje RailPlatform incluye capas comunes para plataforma de ferrocarril, por ejemplo muros, zócalo de hormigón, acera, base arenosa, cimientos, etcétera.
Enlace
Parámetros de entrada
Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Lado | Precisa el lado en el que se coloca el subensamblaje. | Izquierda / Derecha | Derecha |
| Anchura del muro | Anchura del muro debajo de la plataforma ferroviaria | Numérico, positivo |
50 pies 0.85 m |
| Código de vínculo de muro | Lista de códigos que asignar al vínculo de muro | Cadena separada por comas | Muro |
| Altura de zócalo de hormigón | Altura del zócalo de hormigón encima del muro | Numérico, positivo |
0.2 pies 0.06 m |
| Código de vínculo de zócalo de hormigón | Lista de códigos que asignar al vínculo de zócalo de hormigón | Cadena separada por comas | Zócalo de hormigón |
| Altura de unidades de hormigón | Altura de las unidades de hormigón encima del zócalo de hormigón | Numérico, positivo |
0.2 pies 0.06 m |
| Código de vínculo de indicador de hormigón | Lista de códigos que asignar al vínculo de indicador de hormigón | Cadena separada por comas | Indicador de hormigón |
| Código de forma de unidades de hormigón | Lista de códigos que asignar a la forma de unidades de hormigón | Cadena separada por comas | Unidades de hormigón |
| Código de forma de indicador de hormigón | Lista de códigos que asignar a la forma de indicador de hormigón | Cadena separada por comas | Indicador de hormigón |
| Altura de indicador de hormigón | Altura del indicador de hormigón encima de las unidades de hormigón | Numérico, positivo |
0.12 pies 0.04 m |
| Anchura de indicador de hormigón | Anchura del indicador de hormigón encima de las unidades de hormigón | Numérico, positivo |
0.7 pies 0.21 m |
| Código de vínculo de unidades de hormigón | Lista de códigos que asignar al vínculo de unidades de hormigón | Cadena separada por comas | Unidades de hormigón |
| Profundidad de base arenosa | Profundidad de la arena entre las unidades de hormigón y el indicador de hormigón | Numérico, positivo |
0.07 pies 0.02 m |
| Código de forma de base arenosa | Lista de códigos que asignar a la forma de base arenosa | Cadena separada por comas | Arena |
| Código de forma de muro | Lista de códigos que asignar a la forma de muro | Cadena separada por comas | Muro |
| Código de vínculo de base arenosa | Lista de códigos que asignar al vínculo de base arenosa | Cadena separada por comas | Arena |
| Código de forma de zócalo de hormigón | Lista de códigos que asignar a la forma de zócalo de hormigón | Cadena separada por comas | Zócalo de hormigón |
| Talud de acera | Talud de acera en la plataforma ferroviaria | Numérico | 40 ( :1 ) |
| Código de forma de acera | Lista de códigos que asignar a la forma de acera | Cadena separada por comas | Acera |
| Desplazamiento de cimientos | Distancia del muro de hormigón a los cimientos | Numérico |
0.1 pies 0.03 m |
| Profundidad de cimientos | Profundidad de la plataforma ferroviaria | Numérico, positivo |
0.556 pies 0.17 m |
| Código de forma de cimientos | Lista de códigos que asignar a la forma de cimientos | Cadena separada por comas | Cimientos |
| Alero | Distancia de la plataforma ferroviaria desde el muro de hormigón a ambos lados | Numérico |
0.512 pies 0.156 m |
| Código de vínculo de cimientos | Lista de códigos que asignar al vínculo de cimientos | Cadena separada por comas | Cimientos |
| Anchura de parte posterior de cimientos | Anchura de la parte posterior de los cimientos | Numérico, positivo |
1.65 pies 0.5 m |
| Código de forma de cimientos posterior | Lista de códigos que asignar a la forma de cimientos posterior | Cadena separada por comas | Cimientos posterior |
| Código de vínculo de acera | Lista de códigos que asignar al vínculo de acera | Cadena separada por comas | Acera |
| Profundidad de enarenado | Profundidad del enarenado bajo la plataforma ferroviaria | Numérico, positivo |
0.1 pies 0.03 m |
| Código de forma de enarenado | Lista de códigos que asignar a la forma de enarenado | Cadena separada por comas | Enarenado |
| Altura posterior de cimientos | Altura de la parte posterior de los cimientos | Numérico, positivo |
1.05 pies 0.32 m |
| Código de FeatureLine de borde de plataforma | Lista de códigos que asignar al vínculo Código de FeatureLine de borde de plataforma | Cadena separada por comas | PlatformEdge |
| Altura de la plataforma por encima del raíl | Ajusta la elevación de la plataforma por encima del raíl (Origin Point of Subassembly) | Numérico |
0,2 ft 0,6096 m |
Parámetros de objetivo
| Parámetro | Descripción | Estado |
|---|---|---|
| OffsetFromCL | Desfase desde eje del raíl | Opcional |
| PlatformElevation | Altura por encima del raíl | Opcional |
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
Este subensamblaje facilita una plataforma de ferrocarril que se enlaza a una alineación de ferrocarriles. Coloque el punto de inserción del subensamblaje de la plataforma en la alineación de eje y el perfil del raíl, y ajuste el comportamiento mediante la configuración de los parámetros de entrada y los parámetros de objetivo opcionales que se indican más arriba.
Operación en modo de diseño
En modo de diseño, este subensamblaje dibuja la plataforma ferroviaria.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | WallBottomLeft | Muro inferior izquierda |
| P2 | WallTopLeft | Muro superior izquierda |
| P3 | WallTopRight | Muro superior derecha |
| P4 | WallBottomRight | Muro inferior derecha |
| P5 | PlinthBottomLeft | Zócalo inferior izquierda |
| P6 | PlinthTopLeft | Zócalo superior izquierda |
| P7 | PlinthTopRight | Zócalo superior derecha |
| P8 | ConcreteUnitsTopLeft | Unidades de hormigón superior izquierda |
| P9 | ConcreteUnitsTopRight | Unidades de hormigón superior derecha |
| P10 | SandBedTopLeft | Base arenosa superior izquierda |
| P11 | SandBedTopRight | Base arenosa superior derecha |
| P12 - P13 | PlatformEdge | Borde de plataforma |
| P14 | PlatformEdgeBottom | Borde de plataforma inferior |
| P15 | Top, FootwayRightEdge | Acera borde derecho |
| P16 | FoundationRightEdge | Cimientos borde derecho |
| P17 | FoundationBottomRight | Cimientos inferior derecho |
| P18 | FoundationBottomLeft | Cimientos inferior izquierdo |
| P19 | FoundationEdgeLeft | Cimientos borde izquierdo |
| P20 | PlinthBottomRight | Zócalo inferior derecho |
| P21 | SandBlindingRightTop | Enarenado superior derecho |
| P22 | SandBlindingRightBottom | Enarenado inferior derecho |
| P23 | SandBlindingLeftBottom | Enarenado inferior izquierdo |
| P24 | FoundationBackTopLeft | Cimientos posterior superior izquierdo |
| P25 | FoundationBackTopRight | Cimientos posterior superior derecho |
| L1 | WallLinkSide | Vínculo de muro lado |
| L2 | WallLinkTop | Vínculo de muro superior |
| L3 | WallLinkSide | Vínculo de muro lado |
| L4 | WallLinkBottom | Vínculo de muro inferior |
| L5 | ConcretePlinthLink | Vínculo de zócalo de hormigón |
| L6 | ConcretePlinthLinkTop | Vínculo de zócalo de hormigón superior |
| L7 | ConcretePlinthLink | Vínculo de zócalo de hormigón |
| L8 | ConcretePlinthLinkBottom | Vínculo de zócalo de hormigón inferior |
| L9 | ConcreteUnitLink | Vínculo de unidad de hormigón |
| L10 | ConcreteUnitLinkTop | Vínculo de unidad de hormigón superior |
| L11 | ConcreteUnitLink | Vínculo de unidad de hormigón |
| L12 | ConcreteUnitLinkBottom | Vínculo de unidad de hormigón inferior |
| L13 | SandBedBottomLeft | Base arenosa inferior izquierda |
| L14 | SandBedLinkTop | Vínculo de base arenosa superior |
| L15 | SandBedBottomRight | Base arenosa inferior derecha |
| L16 | SandBedLinkBottom | Vínculo de base arenosa inferior |
| L17 | ConcreteFlagLink | Vínculo de indicador de hormigón |
| L18 | ConcreteFlagLink, Top | ConcreteFlagLink, Top |
| L19 - L20 | ConcreteFlagLink | Vínculo de indicador de hormigón |
| L21 | Footway, Top | Acera |
| L22 | FootwayLink | Vínculo de acera |
| L23 | FootwayLinkBottom | Vínculo de acera inferior |
| L24 | FootwayLink | Vínculo de acera |
| L25 - L28 | FoundationLink | Vínculo de cimientos |
| L29 | SandBlindingTop | Enarenado superior |
| L30, L32 | SandBlinding | Enarenado |
| L31 | SandBlindingBottom | Enarenado inferior |
| L33, L35 | FoundationBack | Cimientos posterior |
| L34 | FoundationBackTop | Cimientos posterior superior |
| L36 | FoundationBackBottom | Cimientos posterior inferior |
| S1 | Muro | Muro |
| S2 | ConcretePlinth | Zócalo de hormigón |
| S3 | ConcreteUnits | Unidades de hormigón |
| S4 | SandBed | Base arenosa |
| S5 | ConcreteFlag | Indicador de hormigón |
| S6 | Acera | Acera |
| S7 | Cimientos | Cimientos |
| S8 | SandBlinding | Enarenado |
| S9 | FoundationBack | Cimientos posterior |

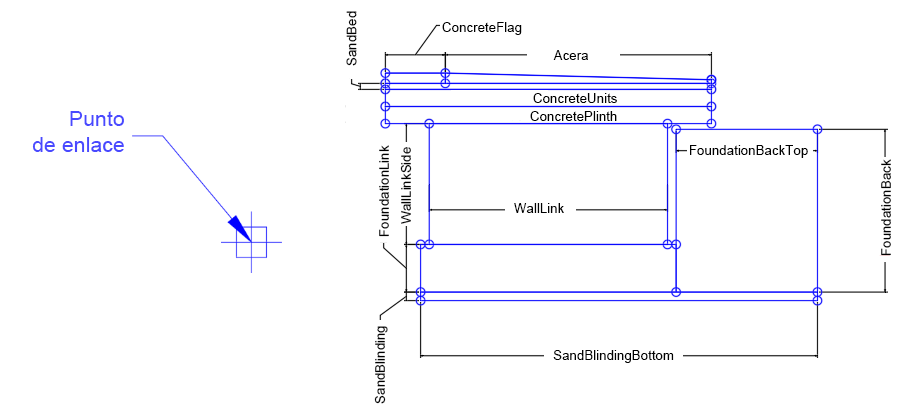

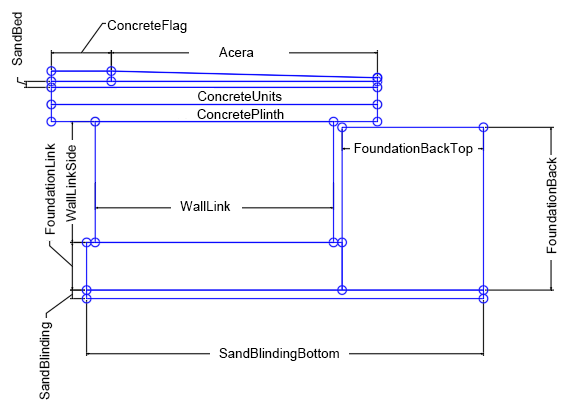

Diagramas de codificación
