Internal_Multi

Enlace

Por defecto, el punto de enlace está en el eje entre los raíles. La vía se puede mover respecto a este punto mediante los parámetros del subensamblaje.

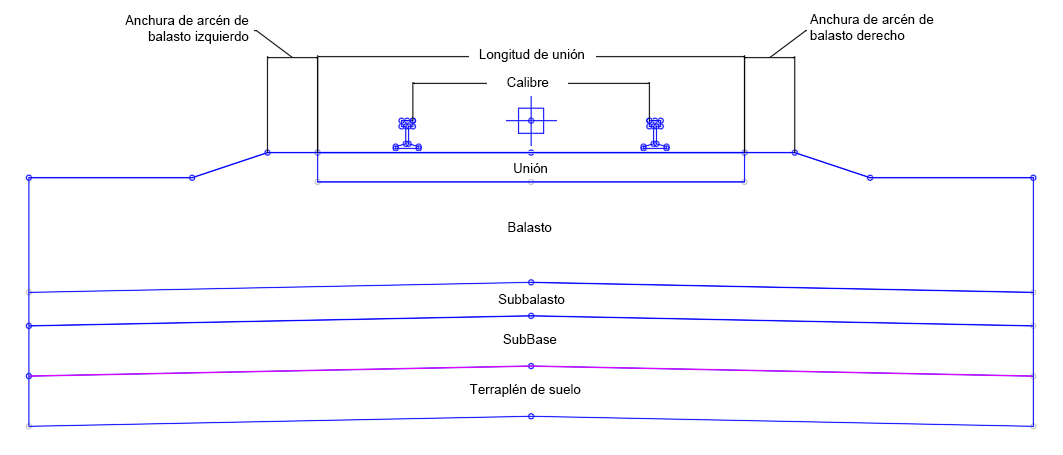

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Medir peralte de ferrocarriles en	Determina si la diferencia de elevación entre raíles tiene lugar entre la línea de gramil (cara) de cada raíl o eje de cada raíl.	Lista de selección: De línea de gramil a línea de gramil De eje de raíl a eje de raíl	De eje de raíl a eje de raíl
Peralte de ferrocarriles por defecto	Diferencia de elevación por defecto entre raíles. El valor es positivo cuando el raíl derecho es más alto que el izquierdo y negativo cuando el raíl derecho es más bajo que el izquierdo. Este valor se aplica en modo de diseño y es útil para observar la reacción del subensamblaje a diferentes peraltes de ferrocarriles. Este valor lo modifica el peralte de ferrocarriles si está presente mediante la alineación de línea base.	Numérico	0
Profundidad del canal de desagüe	Profundidad del canal de desagüe derecho desde la parte superior del balasto.	Numérico, no negativo	0.5 pies 0,1524 m
Calibre	Distancia entre las caras interiores de los raíles	Numérico, no negativo	56.5" 1435 mm
Anchura de cabeza de vía	Anchura de la cabeza de vía.	Numérico, no negativo	2.72" 69 mm
Profundidad de raíl	Profundidad de raíl de la parte superior del raíl a la parte superior de la placa de unión	Numérico, no negativo	6.625" 168 mm
Anchura base de raíl	Anchura de la base del raíl	Numérico, no negativo	5.5" 140 mm
Espesor de placa de unión	Espesor de la placa de unión que también es la distancia de la parte inferior del raíl a la parte superior de la unión.	Numérico, no negativo	1" 25 mm
Base de raíl a balasto	Distancia de la parte inferior del raíl a la parte superior del balasto. Si este valor es igual al espesor de la placa de unión, la parte superior del balasto se nivela con las partes superiores de las uniones.	Numérico, no negativo	1" 25 mm
Longitud de unión	Longitud de la unión (también se denomina traviesa).	Numérico, no negativo	8.5' 2.59 m
Profundidad de unión	Profundidad de unión	Numérico, no negativo	7" 178 mm
Profundidad mínima de balasto	Distancia vertical mínima entre la parte inferior de la unión y la superior del subbalasto. La ubicación de esta distancia mínima cambia en diferentes fases en el peralte de ferrocarriles. Consulte Comportamiento a continuación.	Numérico, no negativo	12" 305 mm
Anchura de arcén de balasto (izquierdo y derecho)	Distancia del final de la unión al comienzo del talud de balasto.	Numérico, no negativo	12" 305 mm
Pendiente de talud de balasto (izquierdo y derecho)	Talud del lado del material de balasto. El talud de la parte superior del material de balasto coincide con el talud de la unión resultante del peralte de ferrocarriles.	Talud, no negativo	2:1
Profundidad de subbalasto	Profundidad del material de subbalasto.	Numérico, no negativo	8" 203 mm
Talud superior de subbalasto (izquierdo y derecho)	Talud superior de los lados derecho e izquierdo del subbalasto con el eje del subensamblaje como punto de articulación.	Talud, no negativo	40:1
Talud interior de subbalasto	Talud del lado del material de subbalasto.	Talud, no negativo	2:1
Extensión de subbase	Distancia del canto del material de subbalasto al comienzo del talud del material de subbalasto	Numérico, no negativo	0.5 pies 0.15 m
Talud de sub-base	Talud del lado del material de sub-base.	Talud, no negativo	1:1
Profundidad de sub-base	Profundidad del material de sub-base	Numérico, no negativo	1 pie 0.30 m
Profundidad de terraplén de suelo	Profundidad del material de terraplén de suelo	Numérico, no negativo	1 pie 0.30 m
Talud de terraplén de suelo	Talud del lado del material de terraplén de suelo.	Talud, no negativo	1:1
Extensión de terraplén	Distancia del canto del material de terraplén de sub-base al comienzo del talud del material de terraplén de suelo	Numérico, no negativo	0.5 pies 0.15 m
Omitir raíles	Impide que se dibujen puntos, vínculos y formas de raíl.	Sí/No	No
Omitir unión	Impide que se dibujen puntos, vínculos y formas de unión.	Sí/No	No
Omitir balasto	Impide que se dibujen puntos, vínculos y formas de balasto. Si la opción se define en Sí, tampoco se dibuja el subbalasto.	Sí/No	No
Omitir subbalasto	Impide que se dibujen puntos, vínculos y formas de subbalasto. Si la opción Omitir balasto se define en Sí, el subbalasto no se dibuja sea cual sea el ajuste de la opción.	Sí/No	No
Omitir sub-base	Impide que se dibujen puntos, vínculos y formas de sub-base. Si la opción Omitir balasto o subbalasto se define en Sí, la subbase no se dibuja sea cual sea el ajuste de la opción.	Sí/No	No
Omitir terraplén de suelo	Impide que se dibujen puntos, vínculos y formas de terraplén de suelo. Si la opción Omitir balasto, subbalasto o subbase se define en Sí, el terraplén de suelo no se dibuja sea cual sea el ajuste de la opción.	Sí/No	No

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
RightSideOffset	Desfase lateral derecho	Opcional
RightSideElevation	Elevación del lado derecho	Opcional
LeftSideOffset	Desfase lateral izquierdo	Opcional
LeftSideElevation	Elevación del lado izquierdo	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Este subensamblaje funciona en situaciones con varias vías en conjunción con el subensamblaje de varias vías izquierdo o el subensamblaje de varias vías derecho. Con estos subensamblajes, cada vía férrea tiene una alineación y un perfil propios. Coloque este subensamblaje internamente en la alineación y el perfil izquierdos o en la alineación y el perfil derechos. Controle las ubicaciones del borde izquierdo y derecho del subensamblaje con los parámetros de entrada o con los parámetros de objetivo facilitados. Aborde las líneas entre la alineación derecha, la alineación izquierda u otras alineaciones de ferrocarriles internas.

Si se aplica información de peralte de ferrocarriles a la línea base de alineación, los raíles rotan en consonancia. El punto respecto al cual se genera la rotación depende del valor de Método de giro que figura en la información de peralte de ferrocarriles para la alineación. Si define el valor de Método de giro en Carril de borde bajo, el raíl dentro de la curva se mantiene en la elevación de vía y la elevación del raíl exterior se ajusta en una cantidad igual al valor del peralte de ferrocarriles.

Si define el valor de Método de giro en Carril de borde alto, el raíl de la parte exterior de la curva se mantiene en la elevación de vía y la elevación del raíl interior se ajusta en una cantidad igual al valor del peralte de ferrocarriles.

Si define el valor de Método de giro Centrar línea base, los dos raíles se ajustan en una cantidad igual a la mitad del valor del peralte de ferrocarriles, el raíl exterior hacia arriba y el raíl interior hacia abajo.

Se aplica el valor de Profundidad mínima de balasto en la ubicación de la separación mínima entre la unión y el subbalasto. El parámetro Talud superior de subbalasto controla el talud superior de subbalasto de forma independiente. El parámetro Línea base a generatriz interior superior de subbalasto controla la ubicación de la generatriz interior superior de subbalasto.

Detalle de raíl

La forma de raíl que se utiliza en este subensamblaje es una aproximación simplificada de las formas y dimensiones estándar del sector. Anchura de cabeza de vía, Profundidad de raíl y Anchura base de raíl están disponibles como parámetros de entrada y se utilizan para derivar las dimensiones aproximadas restantes.

Operación en modo de diseño

En el modo de diseño, el subensamblaje muestra los vínculos que comprenden los raíles, la unión, el balasto, el subbalasto y los taludes laterales.

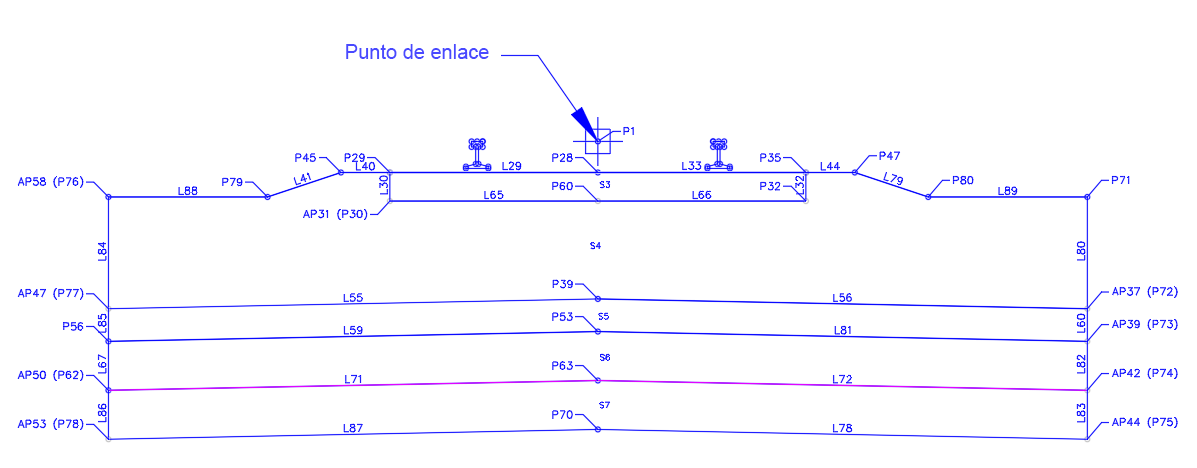

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1, P4-P27, P58-P59	Barandal	Barandal
P2	Cl_Rail	Eje de raíl
P3	Gauge_Line, Rail	Línea de gramil (borde interior de parte superior de raíl)
P28-P32, P60	Tie	Unión
P54-P55, P45, P47, P71-P72, P76	Ballast	Balasto
P53, P73	Subballast	Subbalasto
P62-P63, P74	SubBase	Sub-base
P70, P75, P78	Terraplén de suelo	Terraplén de suelo
L1, L2	Top_Rail, Rail	Parte superior de raíl
L3-L28	Barandal	Barandal
L29-L33, L65-L66	Tie	Unión
L40-41, L44, L55-L56, L63, L79-L80, L84, L88-L89	Ballast	Balasto
L59-L60, L81, L85	Subballast	Subbalasto
L67, L71-L72, L82	SubBase	Sub-base
L78, L83, L86-L87	Terraplén de suelo	Terraplén de suelo
S1, S2	Barandal	Raíles
S3	Tie	Unión
S4	Ballast	Balasto
S5	Subballast	Subbalasto
S6	SubBase	Sub-base
S7	SoilFill	Terraplén de suelo
