AceraCondadoClark

El subensamblaje AceraCondadoClark inserta vínculos para una acera de hormigón con bulevares de hierba interiores y exteriores según el estándar del condado de Clark. La acera se encuentra sobre una capa de grava CSBC (Crushed Surfacing Base Course o Capa base de superficie triturada).

Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.

Enlace

El punto de enlace se encuentra en el borde interior del talud en desmonte o terraplén inicial. Este componente se puede enlazar al lado izquierdo o al derecho.

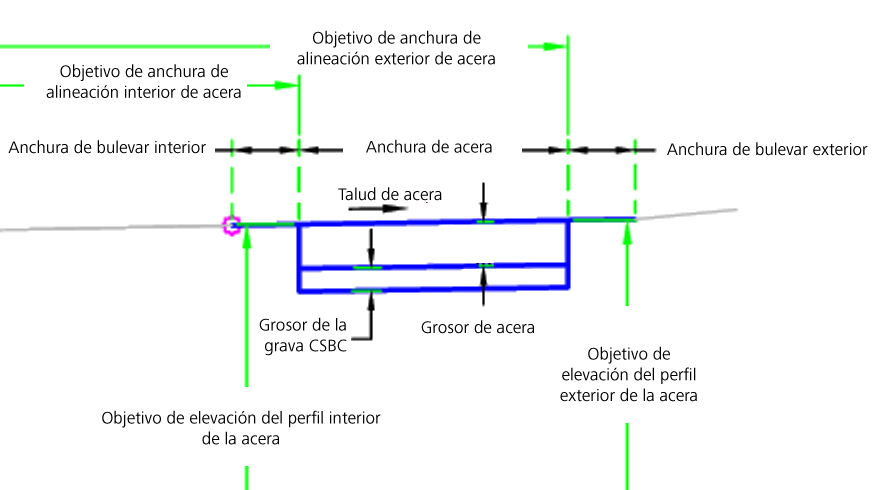

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Anchura de acera	Anchura de acera	Numérico	6,0 pies 1,8 m
Grosor de acera	Grosor de acera	Numérico	0,33 pies 0,1 m
Utilice roca de grava CSBC	Utilice roca de grava CSBC	Sí / No	Sí
Grosor de grava CSBC	Grosor de grava CSBC	Numérico	0,17 pies 0,05 m
Talud de acera	Talud de acera	Numérico, positivo	1.5%
Anchura de bulevar interior	Anchura de bulevar interior	Numérico	1 pie 0,3 m
Anchura de bulevar exterior	Anchura de bulevar exterior	Numérico	1 pie 0,3 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Alineación interior de acera	Esta opción se puede utilizar para modificar la anchura del bulevar interior. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Alineación exterior de acera	Esta opción se puede utilizar para modificar la anchura de la acera. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Perfil interior de acera	Se puede utilizar para modificar el valor de elevación de la acera interior. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Perfil exterior de acera	Se puede utilizar para modificar el valor de elevación de la acera exterior. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Los vínculos de la franja de hierba interior, la acera y los bulevares de hierba exteriores se insertan hacia fuera desde el punto de enlace con el talud dado. Las franjas de hierba se pueden omitir especificando una anchura igual a cero. La grava CSBC se coloca bajo la acera si en los parámetros está prevista su inclusión.

De modo opcional, para definir las anchuras de distintos elementos, se pueden establecer vínculos a desfases de alineaciones. Igualmente, el talud transversal de la acera se puede derivar si se asocia a un perfil de desfase.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra los bulevares y la acera en función de los valores especificados para los parámetros de entrada.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P2	Sidewalk_In	Borde interior de la acera
P3	Sidewalk_Out	Borde exterior de acera
P7	CSBC-INT-ACE-INF	Parte interior inferior de la grava CSBC
P6	CSBC-EXT-ACE-INF	Parte exterior inferior de la grava CSBC
L1, L3	Parte superior, Datum	Superficie de la parte superior del bulevar
L2	Parte superior, Acera	Superficie de la parte superior de la acera
L6, L9	Datum
S1	Acera	Área de la acera
S2	CSBC-ACE	Zona de grava CSBC bajo la acera
