ShoulderRoundedTarget

El subensamblaje ShoulderRoundedTarget proporciona redondeo de un arcén.

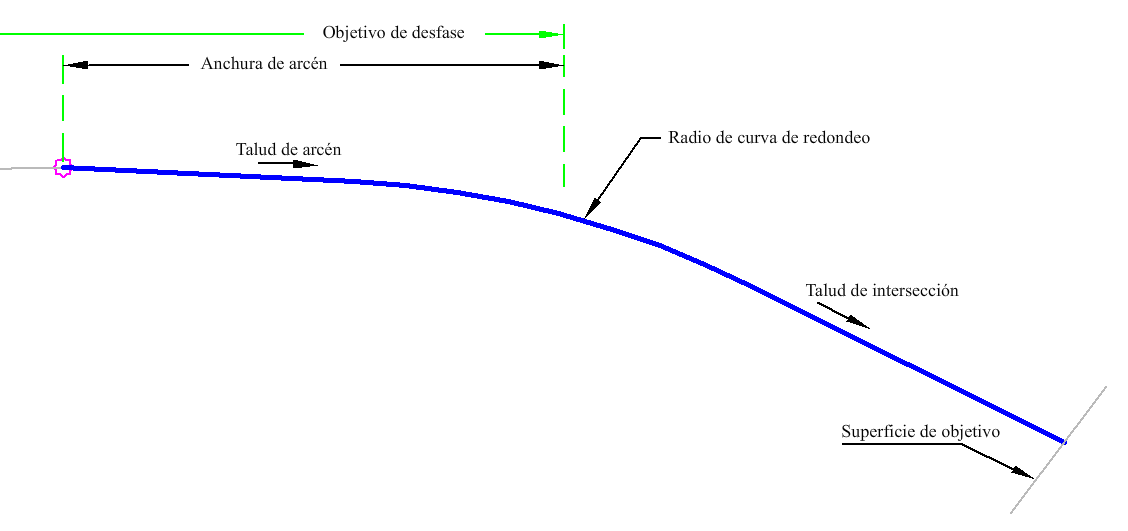

El arcén se mide desde el punto de enlace hasta el VAV del redondeo. Si la distancia entre el VAV y la superficie de objetivo no es apropiada para proporcionar la curva de redondeo, dicha curva de redondeo se reduce para ajustarse. Puede definir la geometría del arcén redondeado.

Enlace

El punto de enlace se encuentra en el borde interior del arcén, que normalmente está en el borde exterior de la calzada.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda/Derecha	Derecha
Talud de arcén	Talud del arcén.	Numérico	-5 ( % )
Talud de intersección	Talud del talud de intersección.	Numérico, positivo	2 (: 1)
Curva de redondeo	Especifica el valor de longitud.	Numérico, positivo	2.5 pies 0.75 m
Anchura del arcén	Anchura desde el punto de enlace hasta el punto de bisagra del arcén.	Numérico, positivo	5 pies 1.5 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Superficie de intersección	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Opcional
Offset Target	Se puede utilizar para modificar la anchura del arcén y asociarla a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar el desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

La ubicación de VAV de la curva redondeada se calcula mediante los parámetros de entrada o, si está definido, el valor de Objetivo de desfase. A continuación, se calcula un vínculo de intersección temporal. Después se calcula la curva y los puntos y vínculos restantes se añaden al subensamblaje.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen el arcén.

Códigos de punto, vínculo y forma

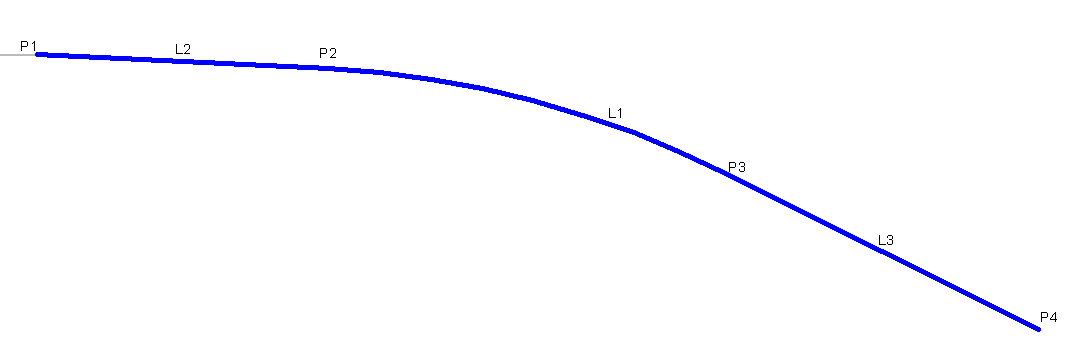

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Top, Hinge
P4	Daylight, Top
L1 - L3	Top
