Este subensamblaje es una utilidad con finalidad general que permite extender un vínculo con un talud a lo largo de una distancia de desviación vertical.
Se puede especificar un perfil para la desviación vertical cuando se crea un modelo de obra lineal.
Enlace
El punto de enlace se encuentra en el borde interior del vínculo. Este subensamblaje se puede insertar en la dirección izquierda o derecha con respecto al punto de enlace.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Precisa en qué lado se coloca el subensamblaje |
Izquierda/Derecha |
Derecha |
| Usar talud de peralte |
Activa el talud de peralte para el arcén o el carril |
No, Carril interior izquierdo, Carril exterior izquierdo, Carril interior derecho, Carril exterior derecho, Arcén interior izquierdo, Arcén exterior izquierdo, Arcén interior derecho o Arcén exterior derecho |
No |
|
Pendiente |
% o relación de talud del vínculo. |
Numérico , positivo, distinto de cero |
2 (%), (o 2:1) |
|
Desviación vertical |
+/- desviación vertical entre el principio y el final del vínculo |
Numérico. distinto de cero |
3,0 m 10.0 pies |
|
Códigos de punto |
Lista de códigos de superficie que se asignarán al borde exterior del vínculo |
Cadena separada por comas |
P2 |
|
Códigos de vínculo |
Lista de códigos que se asignarán al vínculo |
Cadena separada por comas |
Top, Datum |
|
Omitir vínculo |
Este parámetro añade o elimina el vínculo de la superficie. |
Sí/No |
No |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
|
|---|---|---|
|
Desviación vertical |
Se puede usar para modificar el valor fijo de desviación vertical y asociar el final del vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificarlo: perfiles, polilíneas 3D, líneas características o representaciones topográficas. |
Opcional |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Desfase inicial |
+/- desfase del comienzo del vínculo |
Numérico |
|
Elevación inicial |
Elevación del comienzo del vínculo |
Numérico |
|
Desfase final |
+/- desfase del final del vínculo |
Numérico |
|
Elevación final |
Elevación del final del vínculo |
Numérico |
|
Talud del vínculo |
Talud del vínculo |
Numérico |
Comportamiento
Se añade un vínculo desde el punto de enlace en la orientación de inserción con el talud dado hasta que alcanza la elevación especificada. Si se especifica un nombre de perfil durante la ejecución, la desviación vertical se ajusta para que coincida con la elevación del perfil.
Este subensamblaje incluye un parámetro de entrada opcional denominado Usar talud de peralte que permite especificar si se va a utilizar el talud de peralte para el arcén. Este parámetro se puede establecer en No, Carril interior izquierdo, Carril exterior izquierdo, Carril interior derecho, Carril exterior derecho, Arcén interior izquierdo, Arcén exterior izquierdo, Arcén interior derecho o Arcén exterior derecho. El valor por defecto es No.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra el vínculo con el talud y la desviación vertical que se han especificado.
Códigos de punto, vínculo y forma
Ninguno.

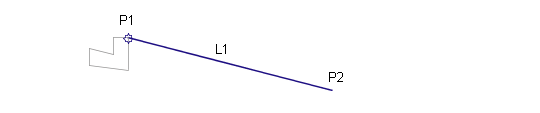

Diagrama de codificación
