El subensamblaje TaludCunetaDesmonte inserta vínculos para crear una cuneta opcional y, a continuación, establece intersecciones en desmonte y terraplén.
Enlace
El punto de enlace se encuentra en el borde interior del talud en desmonte o terraplén inicial. Este componente se puede enlazar al lado izquierdo o al derecho.

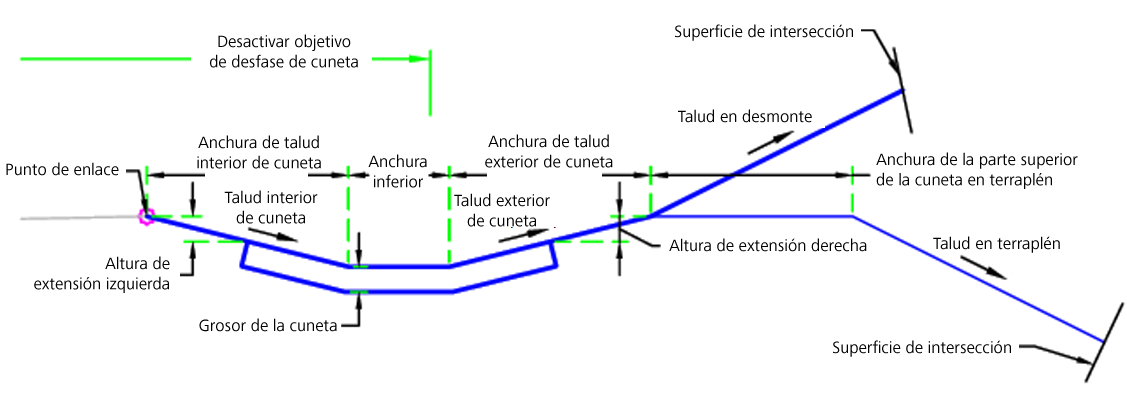

Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda / Derecha | Derecha |
| Vínculo de intersección | Permite incluir u omitir el vínculo de intersección | Sí / No | Sí |
| Código de forma de revestimiento de cuneta | Controla el código de forma del revestimiento de la cuneta | Cadena | Hormigón |
| Grosor de la cuneta | Grosor del material de la cuneta | Numérico, positivo |
0,5 pies 0,15 m |
| Usar cuneta en terraplén | Controla si se crea una cuneta en el terraplén | Sí / No | Sí |
| Anchura de talud exterior de cuneta | Anchura del vínculo de talud exterior de cuneta (sólo para desmonte) | Numérico, positivo |
4 pies 1,2 m |
| Talud exterior de cuneta | Talud del vínculo de talud exterior de cuneta (sólo para desmonte) | Numérico | 4 ( : 1 ) |
| Anchura inferior | Anchura de la parte inferior de la cuneta | Numérico, positivo |
2 pies 0,6 m |
| Anchura de talud interior de cuneta | Anchura del vínculo de talud interior de cuneta (sólo para desmonte) | Numérico, positivo |
4 pies 1,2 m |
| Talud interior de cuneta | Talud del vínculo de talud interior de cuneta (sólo para desmonte) | Numérico | 4 ( : 1 ) |
| Talud en terraplén | Talud del vínculo de intersección para terraplén | Numérico | 4 ( : 1 ) |
| Talud en desmonte | Talud del vínculo de intersección para desmonte | Numérico | 4 ( : 1 ) |
| Altura de extensión derecha | Distancia hasta el inicio del revestimiento derecho del canal | Numérico, positivo |
0,5 pies 150 mm |
| Anchura de la parte superior de la cuneta en terraplén | La anchura del vínculo en la parte superior de la cuneta en terraplén | Numérico, positivo |
3 pies 1 m |
| Altura de extensión izquierda | Distancia hasta el inicio del revestimiento izquierdo del canal | Numérico, positivo |
0,5 pies 150 mm |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
| Superficie de intersección | Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies. | Obligatorio |
| Omitir cuneta | Esta opción se puede utilizar para desactivar la construcción de la cuneta. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
El punto de articulación inicial se establece en el punto de enlace. La elevación del punto de articulación se comprueba frente a la superficie objetivo para determinar si la sección se encuentra en condición de desmonte o de terraplén.
Si los parámetros requieren una cuneta, esta se crea usando los parámetros de entrada. Si está presente el objetivo Omitir cuneta, no se creará la cuneta. Se genera el revestimiento de la cuneta si el grosor de cuneta es mayor que 0. Si la cuneta está en terraplén, se aplicará la anchura de la parte superior de la acera en terraplén.
El punto de articulación de la acera se comprueba frente a la superficie objetivo para determinar si la sección se encuentra en condición de desmonte o de terraplén. A continuación, se crea el vínculo de intersección mediante el talud en desmonte y en terraplén adecuado.
Si no se requiere la cuneta, el vínculo de intersección se crea mediante el talud en desmonte y en terraplén adecuado.
Operación en modo de diseño
En modo de diseño, este subensamblaje dibuja el talud en terraplén inicial hasta 5 unidades.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P2 | Ditch_In | Interior de cuneta |
| P3 | Ditch_Out | Exterior de cuneta |
| P4 | Articulación, Articulación_Desmonte, Articulación_Terraplén | Punto de articulación, en desmonte o en terraplén |
| P5 | Intersección, Intersección_Desmonte | Punto de intersección en desmonte |
| P6 | Hinge, Hinge_Fill | Punto de articulación en terraplén |
| P7 | Intersección, Intersección_Terraplén | Punto de intersección en terraplén |
| P8-P11 | CunetaInferior | Parte inferior de la cuneta |
| L1-L3, L10 | Parte superior, Cuneta | Parte superior de la cuneta |
| L4 | Parte superior, Intersección, Intersección_Desmonte | Vínculo de intersección en desmonte |
| L5-L7 | Datum, Cuneta_Inferior | Parte inferior de la cuneta |
| L11 | Parte superior, Intersección, Intersección_Terraplén | Vínculo de intersección en terraplén |
| S1 | Código de forma de revestimiento de cuneta | Valor de entrada de usuario |

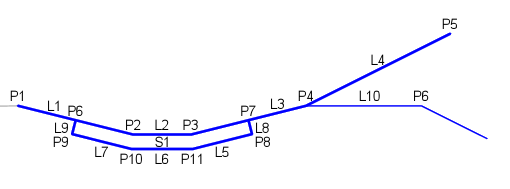

Diagrama de codificación
