El subensamblaje PuntoMarcadoCondicional aplica automáticamente varios subensamblajes, como ensanchamiento, bordillo y caz, cuneta o intersección a un ensamblaje en función de si se detecta el nombre de un punto marcado en el P.K. de obra lineal.
El subensamblaje PuntoMarcadoCondicional permite que los parámetros determinen la dirección de búsqueda del objetivo (Hacia fuera, Hacia dentro o Ambas direcciones) y una distancia mínima y máxima para buscar un punto marcado que se ha creado anteriormente.
El subensamblaje PuntoMarcadoCondicional es un tipo especial de subensamblaje denominado condicional. Los subensamblajes condicionales añaden automáticamente subensamblajes especificados a un ensamblaje cuando se cumplen ciertas condiciones que usted especifica.
Por ejemplo, cuando un ensamblaje contiene un subensamblaje PuntoMarcadoCondicional, AutoCAD Civil 3D analiza el P.K. para determinar si existe un punto marcado a una determinada distancia y en la dirección especificada. Las distancias mínimas y máximas medidas hasta el punto marcado se establecen desde la línea base de obra lineal actual o el punto de enlace del subensamblaje. En función de los parámetros del subensamblaje PuntoMarcadoCondicional, se añaden automáticamente tipos diferentes de subensamblajes al ensamblaje.
Se pueden añadir uno o varios subensamblajes PuntoMarcadoCondicional a un ensamblaje para crear comportamientos condicionales sencillos o complejos. Por ejemplo, se puede añadir un conjunto de polilíneas al modelo que muestran la ubicación de las aceras. Dado que las líneas se detienen donde las entradas se cruzan con la acera, el subensamblaje condicional añade y elimina la acera en función de la presencia de la línea de acera. El subensamblaje condicional elimina la necesidad de aplicar un ensamblaje diferente a la obra lineal cuando no se necesita una acera.
Al crear un ensamblaje con subensamblajes PuntoMarcadoCondicional, la construcción del ensamblaje que se muestra en la ficha Construcción del cuadro de diálogo Propiedades de ensamblaje indica el orden en que se procesan los subensamblajes.
Es importante tener en cuenta los siguientes puntos al utilizar un subensamblaje PuntoMarcadoCondicional:
- AutoCAD Civil 3D analiza la ubicación del P.K. asociado al subensamblaje en relación con un punto marcado para determinar si se detecta un punto marcado.
- Cuando se aplica un ensamblaje que contiene subensamblajes PuntoMarcadoCondicional a un modelo de obra lineal, solo se aplican partes específicas del ensamblaje a una construcción de ensamblaje determinada.
- Dado que el subensamblaje PuntoMarcadoCondicional utiliza objetivos, debe definir objetivos en estos subensamblajes antes de generar la obra lineal. Si no se definen los objetivos, el subensamblaje devuelve Objetivo no encontrado. Para obtener más información, consulte Para especificar objetivos de obra lineal.
- A diferencia de la mayoría de los demás subensamblajes, PuntoMarcadoCondicional no crea puntos, vínculos ni formas en el modo de modelado.
Enlace
Este subensamblaje se puede enlazar a un punto de enlace de cualquier subensamblaje o ensamblaje. Los subensamblajes posteriores se pueden enlazar al punto final del subensamblaje PuntoMarcadoCondicional.
Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Lado | Precisa el lado en el que se coloca el subensamblaje. | Izquierda / Derecha | Derecha |
| Anchura de diseño | Precisa la longitud de la línea que se dibuja para representar este subensamblaje en modo de diseño. Este parámetro, en combinación con el parámetro Pendiente de diseño, permite situar el subensamblaje PuntoMarcadoCondicional y los subensamblajes enlazados con él, pero no se muestra ni tiene efecto alguno en el modelo de obra lineal. | Numérico, positivo |
12,0 pies 3,6 m |
| Pendiente de diseño | Precisa la pendiente de la línea que se dibuja para representar este subensamblaje en modo de diseño. Este parámetro, en combinación con el parámetro Anchura de diseño, permite situar el subensamblaje PuntoMarcadoCondicional y los subensamblajes enlazados con él, pero no se muestra ni tiene efecto alguno en el modelo de obra lineal. | Numérico |
1:1 (encontrado) -1: 1 (no encontrado) |
| Condición | Permite especificar la condición disponible para este subensamblaje. Se procesa la condición Encontrado si el nombre del punto marcado se encuentra dentro de la distancia máxima. Se procesa la condición No encontrado si no se ha establecido el nombre del punto marcado o no se encuentra en el P.K. dentro de la distancia máxima. | Encontrado/no encontrado | Encontrado |
| Distancia máxima | Especifica la anchura máxima en la que el subensamblaje busca un nombre del punto marcado. Si no se encuentra el nombre del punto marcado dentro de la distancia especificada, se procesa el condicional No encontrado. | Numérico, positivo |
9999 pies 9999 m |
| Distancia mínima | Especifica la anchura mínima en la que el subensamblaje busca un nombre del punto marcado. Si no se encuentra el nombre del punto marcado dentro de la distancia especificada, se procesa el condicional No encontrado. | Numérico, positivo |
0 pies 0 m |
| Orientación de búsqueda | Especifica la ubicación en la que se debe buscar la dirección del objetivo. | Hacia fuera / Hacia dentro / Ambas direcciones | Ambas direcciones |
| Buscar origen | Especifica si el valor de la distancia se calcula a partir de la alineación de la línea base o desde el punto de enlace del subensamblaje. | Línea base / Punto de enlace | Línea base |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
Consulte la descripción.
Operación en modo de diseño
En modo de diseño, este subensamblaje dibuja una línea con los valores de los parámetros de entrada Anchura de diseño y Pendiente de diseño. Esta línea representa la ubicación del ensamblaje donde se aplica el subensamblaje PuntoMarcadoCondicional.
Códigos de punto, vínculo y forma
A diferencia de la mayoría de los demás subensamblajes, PuntoMarcadoCondicional no crea puntos, vínculos ni formas en el modo de modelado.
Diagrama de codificación

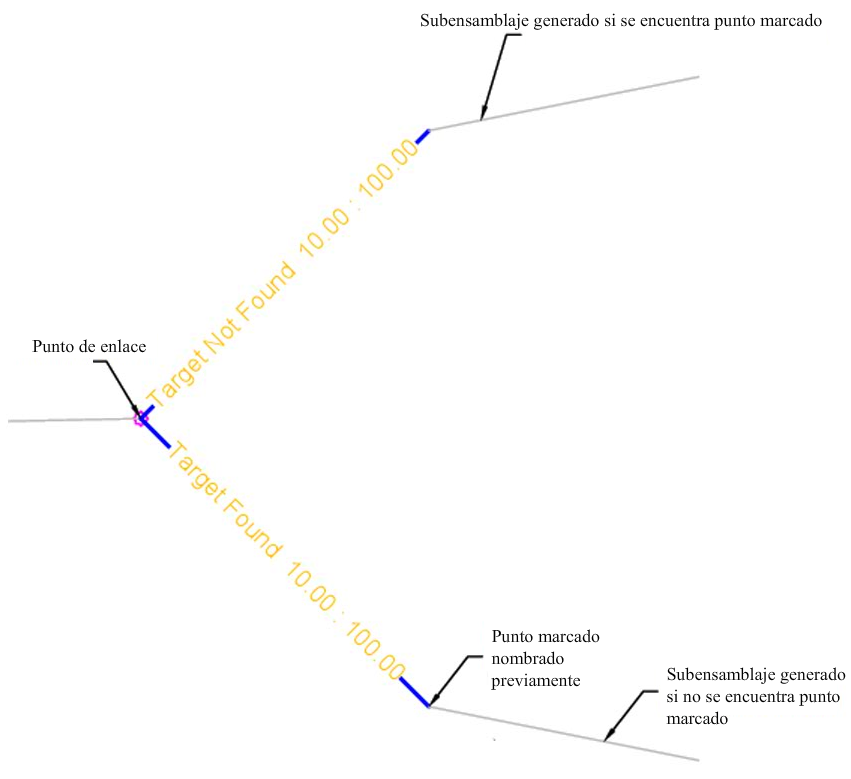

En el siguiente diagrama de codificación se muestran los puntos y vínculos que se crean en modo de diseño. No se crea ningún código de punto, vínculo ni forma para este subensamblaje en el modo de modelado.
