SlopeDitch

El subensamblaje SlopeDitch crea una cuneta con talud exterior y taludes interiores de cuneta. En desmonte, se interseca con el terreno existente. En terraplén, se crea una berma y después se interseca.

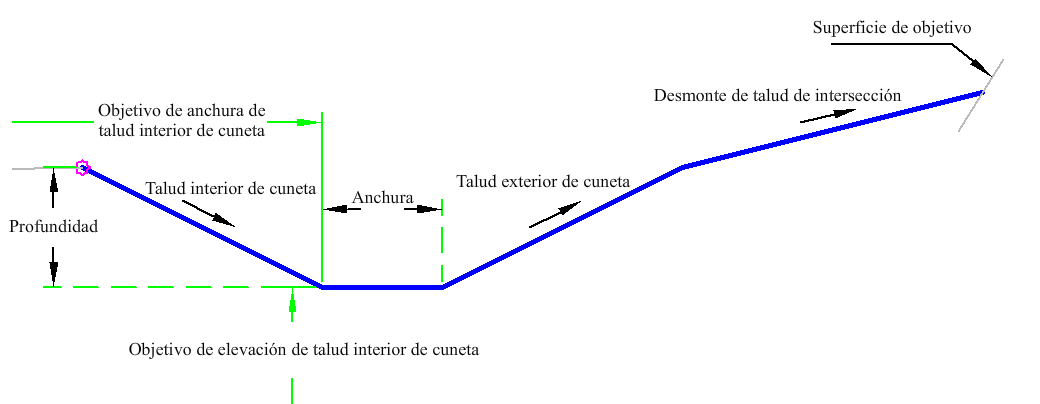

Caso de desmonte:

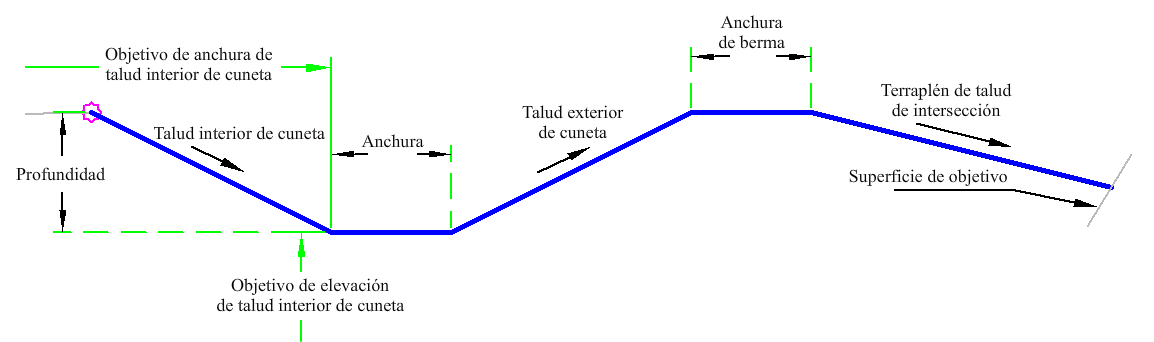

Caso de terraplén:

Enlace

El punto de enlace es el punto interior de los vínculos de explanación que preceden a la cuneta.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro

Descripción

Tipo

Valor por defecto

Lado Precisa el lado en el que se coloca el subensamblaje. Izquierda/Derecha Derecha
Profundidad Profundidad de la cuneta medida desde el exterior de la cuneta hasta el punto de bisagra exterior. Numérico

3 pies

1 m

Anchura Anchura de la parte inferior de la cuneta. Numérico, positivo

2 pies

0.6 m

Talud interior de cuneta Talud del vínculo de la parte frontal de la cuneta (x:1). Este vínculo siempre se inserta en sentido descendente. Numérico, positivo 2 (: 1)
Talud exterior de cuneta Inclinación del vínculo posterior de la cuneta (x : 1). Este vínculo se inserta siempre en sentido ascendente. Numérico, positivo 2 (: 1)
Anchura de berma Anchura de la berma tras el talud exterior de cuneta. Numérico, positivo

2 pies

0.6 m

Talud en intersección en desmonte Talud de intersección normal en condiciones de desmonte. Numérico, positivo 3 (: 1)
Talud en terraplén de intersección Talud de intersección normal en condiciones de terraplén. Numérico, positivo 4 (: 1)

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro

Descripción

Estado

Superficie de intersección Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies. Opcional
Elevación de talud interior de cuneta Esta opción se puede utilizar para modificar las anchuras y los taludes de taludes exteriores de cuneta. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. Opcional
Anchura de talud interior de cuneta Esta opción se puede utilizar para modificar la anchura de talud exterior de cuneta. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Se crean el talud interior, inferior y exterior de cuneta. A continuación, se determina si el subensamblaje está en desmonte o en terraplén en el talud exterior de cuneta. En terraplén, se crea una berma y después se interseca. En talud, el vínculo de intersección se crea mediante el talud de intersección.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen la cuneta y la berma en terraplén.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma

Código

Descripción

P1 Hinge, Top
P2 Ditch_In, Top
P3 Ditch_Out, Top
P4 Hinge, Top
P5 Daylight, Top
P6 Berm_Out, Top
P7 Daylight, Top
L1 Top, Datum, Ditch, Foreslope
L2 Top, Datum, Ditch
L3 Top, Datum, Ditch, Backslope
L4 Top, Datum, Ditch, Daylight
L5 Top, Datum, Ditch
L6 Top, Datum, Ditch, Daylight

Diagrama de codificación

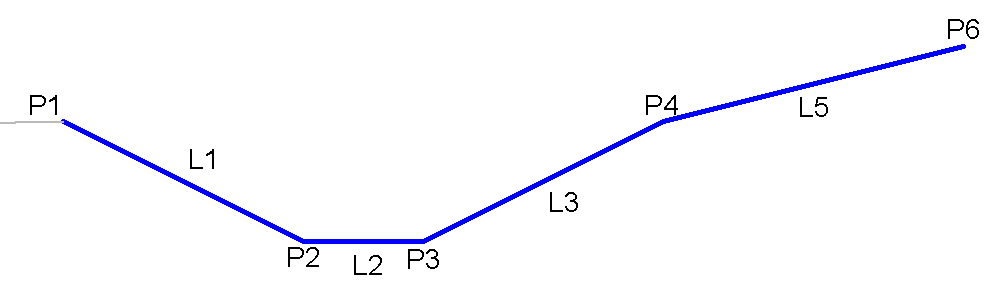

Desmonte de revestimiento:

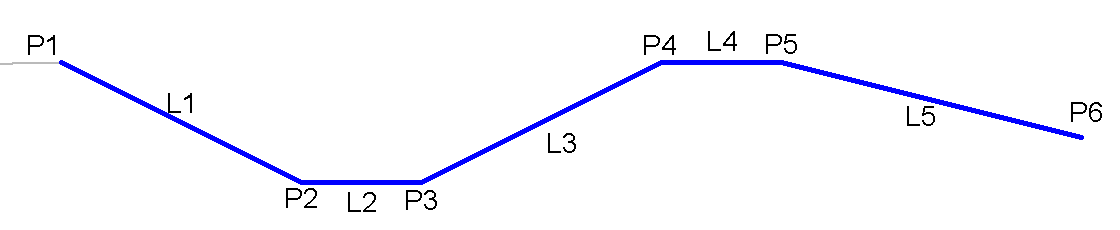

Caso de terraplén:
