SimpleTunnel

El subensamblaje SimpleTunnel es para un túnel o un marco de hormigón sencillos. Utiliza la altura, la anchura y el grosor del material que se especifique.

Enlace

El punto de enlace es el punto superior de los vínculos que preceden al túnel.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto

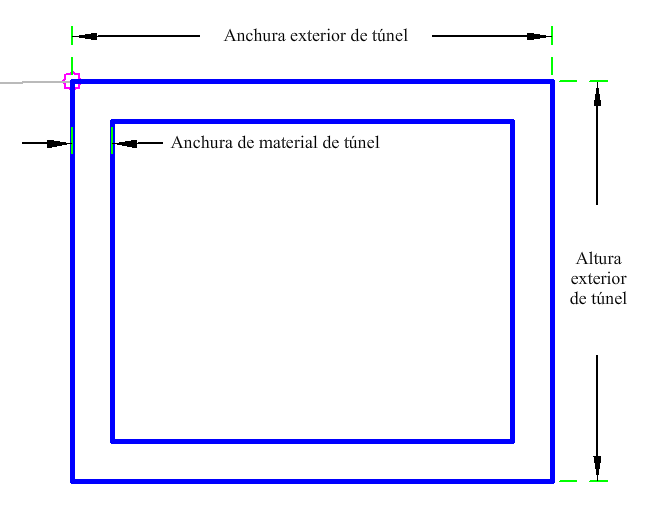

Anchura de material de túnel	Anchura de los muros, el suelo y el techo del túnel.	Numérico, positivo	1 pie 0.3 m
Altura exterior de túnel	Altura del exterior del túnel.	Numérico, positivo	10 pies 3 m
Anchura exterior de túnel	Anchura del exterior del túnel.	Numérico, positivo	12 pies 3.5 m

Parámetros de objetivo

Ninguno.

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Los puntos, los vínculos y las formas se crean con los parámetros de entrada.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen el túnel.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Top, TopInsideTunnel	Túnel interior superior
P2	Top, TopOutsideTunnel	Túnel exterior superior
P3	Datum, BottomOutsideTunnel	Túnel exterior inferior
P4	Top, BottomInsideTunnel	Parte inferior de muro interior de túnel
P5	TunnelInsideWall_TopIn	Parte interior superior de muro interior de túnel
P6	TunnelInsideWall_TopOut	Parte exterior superior de muro interior de túnel
P7	TunnelInsideWall_BottomIn	Parte interior superior de muro interior de túnel
P8	TunnelInsideWall_BottomOut	Parte exterior inferior de muro interior de túnel
L2 - L4	Datum
L5	TopInnerWall	Muro interior superior
L6	InnerWallInside	Parte interior de muro interior
L7	InnerWallOutside	Parte exterior de muro interior
L8	BottomInnerWall	Muro interior inferior
L9	AttachPoint	Punto de enlace
S1	MaterialRemoved	Material eliminado
S2	TunnelMaterial	Material de túnel

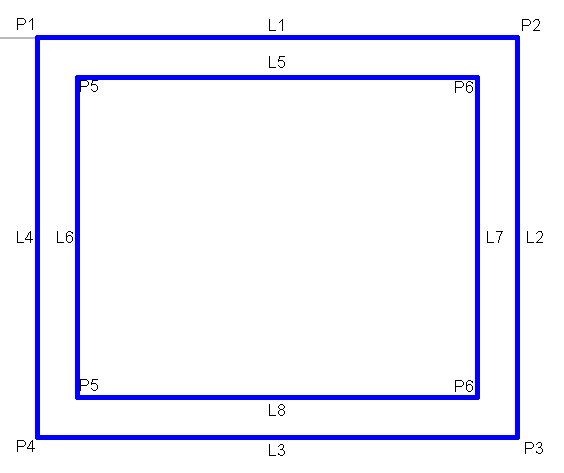

Diagrama de codificación
