El subensamblaje IntersecciónBásicaCondadoClark inserta vínculos para crear taludes de intersección en desmonte o terraplén con arcén. Puede definir una cuneta en situaciones de desmonte.
Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.

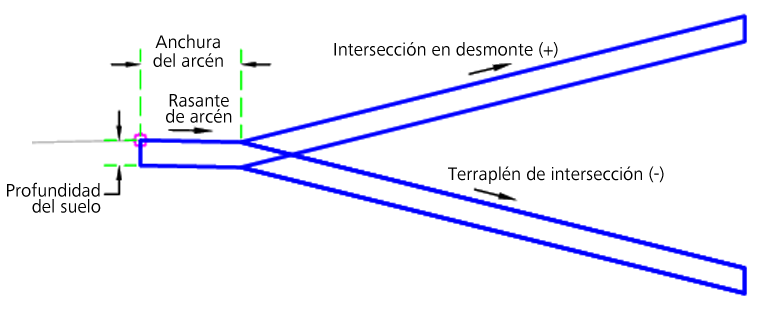

Caso 1: con cuneta

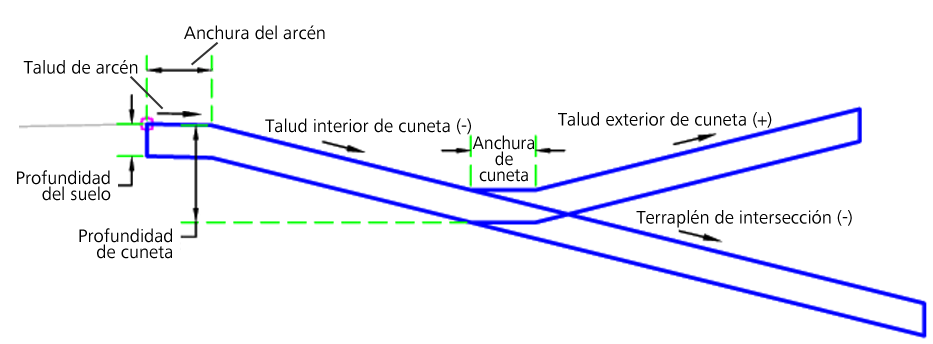

Caso 2: sin cuneta
Enlace
El punto de enlace se encuentra en el borde interior del talud en desmonte o terraplén inicial. Este componente se puede enlazar al lado izquierdo o al derecho.
Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda / Derecha | Derecha |
| Intersección_Desmonte (+) | Talud en intersección en desmonte | Numérico, positivo | 4 ( : 1) |
| Intersección_Terraplén (-) | Talud en terraplén de intersección | Numérico, negativo | -4 ( : 1) |
| Anchura del arcén | Anchura de arcén opcional | Numérico, positivo |
1 pie 0,3 m |
| Talud de arcén | Solo si se usa si el arcén | Numérico | -2 (%) |
| Profundidad del suelo | Profundidad del suelo opcional | Numérico, positivo |
0,5 pies 0,15 m |
| Profundidad de cuneta | Profundidad de la cuneta desde el punto de enlace | Numérico |
1 pie 0,3 m |
| Talud interior de cuneta (-) | Talud interior de cuneta | Numérico | -4 ( : 1) |
| Talud exterior de cuneta (+) | Talud exterior de cuneta | Numérico, positivo | 4 ( :1 ) |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
| Superficie de intersección | Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies. | Obligatorio |
| Elevación | Se puede utilizar para modificar el valor de elevación de la parte inferior de la cuneta. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
El punto de articulación o arcén inicial se establece en el punto de enlace. El arcén se crea si la anchura del arcén es mayor que cero. La elevación del punto de articulación se comprueba frente a la superficie objetivo para determinar si la sección se encuentra en condición de desmonte o de terraplén. En caso de desmonte, se determina si es necesario crear la cuneta. A continuación, se calcula una interceptación para la superficie de objetivo mediante el valor de Talud de intersección indicado.
Operación en modo de diseño
En modo de diseño, este subensamblaje dibuja el talud en terraplén inicial hasta 5 pies (1,5 m).
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | Arcn | Cuando hay arcén |
| P1 | Hinge | Cuando no hay arcén |
| P2 | Arcn | Arcén |
| P3 | Intersección, Intersección_Desmonte | Vértice y vértice para la condición de desmonte |
| P4 | Intersección, Intersección_Terraplén | Vértice y vértice para la condición de terraplén |
| P9 | Ditch_In | Parte interior inferior de la cuneta |
| P10 | Ditch_Out | Parte exterior inferior de la cuneta |
| L1 | Parte superior, Arcn | Parte superior del arcén |
| L2 | Intersección, Intersección_Desmonte, Parte superior, Datum | Vínculo de intersección para sección en desmonte. El código de datum se omite si la profundidad del suelo es mayor que 0. |
| L3 | Intersección, Intersección_Terraplén, Parte superior, Datum | Vínculo de intersección para sección en terraplén. El código de datum se omite si la profundidad del suelo es mayor que 0. |
| L11 | Parte superior, Datum, Cuneta | Vínculo de cuneta. El código de datum se omite si la profundidad del suelo es mayor que 0. |
| L4, L5, L10, L13 | Datum | Código de vínculo inferior |
| S1 | Suelo | Código de forma de suelo |
Diagrama de codificación

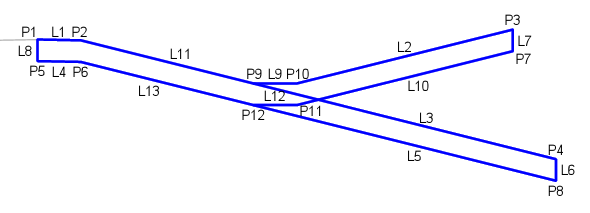

Caso 1: con cuneta

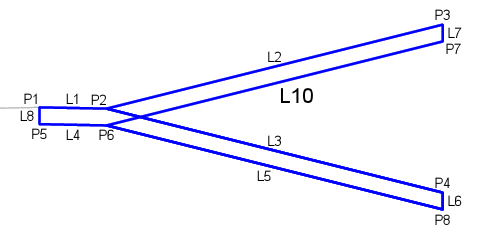

Caso 1: sin cuneta
