BordilloRedondeado

El subensamblaje BordilloRedondeado inserta vínculos para conseguir un bordillo y un caz de hormigón con forma de bordillo redondeado con sub-base.

Enlace

El punto de enlace se encuentra en el borde de bordillo o en la parte posterior del bordillo. Este componente se puede enlazar al lado izquierdo o al derecho.

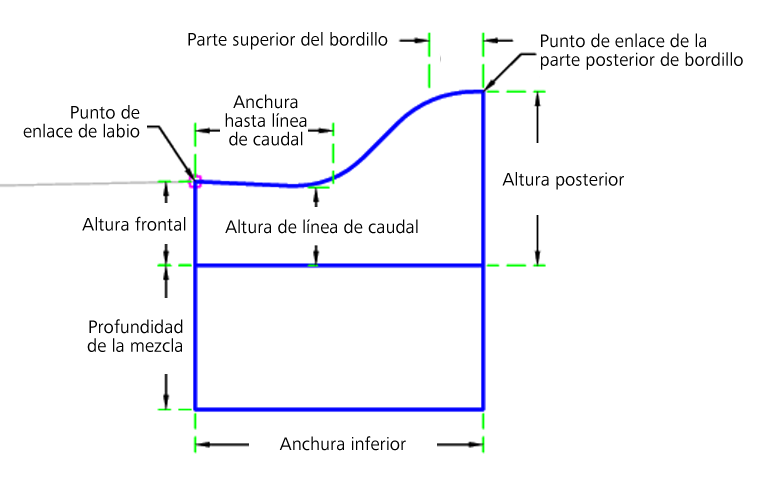

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Parte superior del bordillo	Parte superior del bordillo	Numérico, positivo	4,5 in 100 mm
Altura posterior	Altura posterior	Numérico, positivo	14,5 in 370 mm
Anchura inferior	Anchura inferior	Numérico, positivo	24 in 600 mm
Altura frontal	Altura frontal	Numérico, positivo	7 in 180 mm
Anchura hasta línea de caudal	Anchura hasta línea de caudal	Numérico, positivo	11,5 in 300 mm
Altura de línea de caudal	Altura de línea de caudal	Numérico, positivo	6,5 in 165 mm
Profundidad de sub-base	Profundidad de sub-base	Numérico, positivo	12 in 300 mm
Punto de enlace	Punto de enlace	Labio, BordilloPosterior	Labio

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Ninguno.

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Los vínculos de bordillo y caz se insertan en función de las dimensiones de los parámetros de entrada. Todas las dimensiones deben tener valores positivos distintos de cero.

El subensamblaje genera la forma de un bordillo y caz simples, con el punto de enlace en (a) el borde del caz o (b) en la parte posterior del bordillo.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra el componente de bordillo y caz en función de los parámetros de entrada especificados.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Flange
P6	TraseraDeBordillo
P7, P8	BordilloInferior
P9, P10	Sub-base
L1 - L5	Bordillo, Parte superior
L8	BordilloInferior
L9	Datum
S1	Curb
S2	SubBase

Diagrama de codificación
