ValleyGutterSimple

El subensamblaje ValleyGutterSimple es un caz de valle de hormigón que tiene definidas anchuras, profundidades de hormigón y profundidad de línea de caudal. La anchura se puede modificar y la línea de caudal permanece en el centro.

Enlace

El punto de enlace se encuentra en el borde interior del caz de valle.

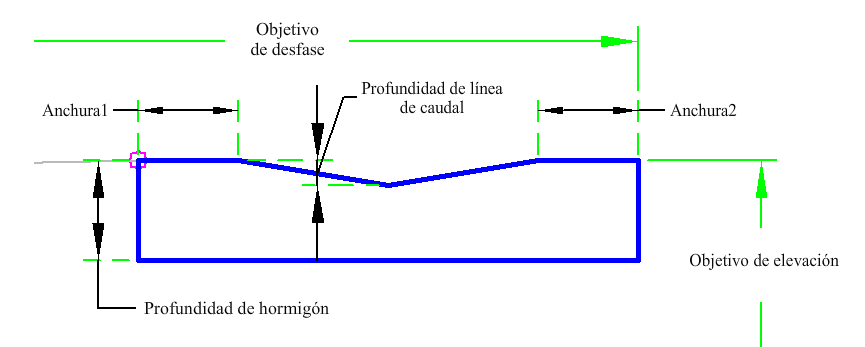

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda/Derecha	Derecha
Anchura de hormigón	Anchura del caz de hormigón.	Numérico, positivo	5 pies 1.5 m
Profundidad de línea de caudal	Profundidad del caz de valle desde la parte superior de la cuneta hasta la línea de caudal.	Numérico, positivo	0.08 pies 0.02 m
Anchura1	Anchura del caz de valle en el lado del punto de enlace.	Numérico, positivo	0.5 pies 0.15 m
Anchura2	Anchura del caz de valle en el lado contrario del punto de enlace.	Numérico, positivo	0.5 pies 0.15 m
Profundidad de hormigón	Profundidad del hormigón medida desde el punto de enlace.	Numérico, positivo	0.75 pies 0.2 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Desfase del objetivo	Esta opción se puede utilizar para modificar la anchura fija y asociar el borde de la forma a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Elevación de punto de caudal	Se puede utilizar para modificar la profundidad de línea de caudal y enlazar la elevación de línea de caudal con la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Este subensamblaje insertará un caz de valle simple. La ubicación de la anchura del subensamblaje cuneta se puede especificar con una anchura fija o con una alineación opcional. La profundidad del caz de valle se puede especificar con una profundidad fija o bien se puede asignar un perfil que controle la profundidad.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen el caz de valle con los valores de entrada del usuario.

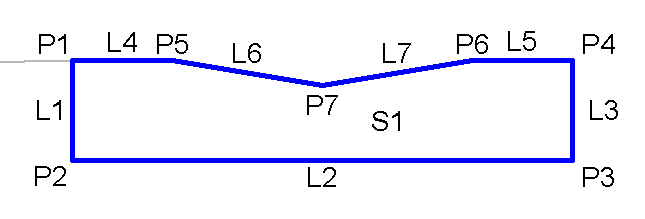

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Top, Hinge
P2	Datum
P3	Datum, Concrete
P4 - P6	Top
P7	Flowline, Top
L1, L3	Hormigón
L2	Datum, Concrete
L4 - L7	Top
S1	ValleyGutter
