MuroContenciónRoca

Enlace

El punto de enlace se encuentra en la cara de la roca o alejado de la ubicación según los parámetros de entrada del vínculo frontal.

Parámetros de entrada

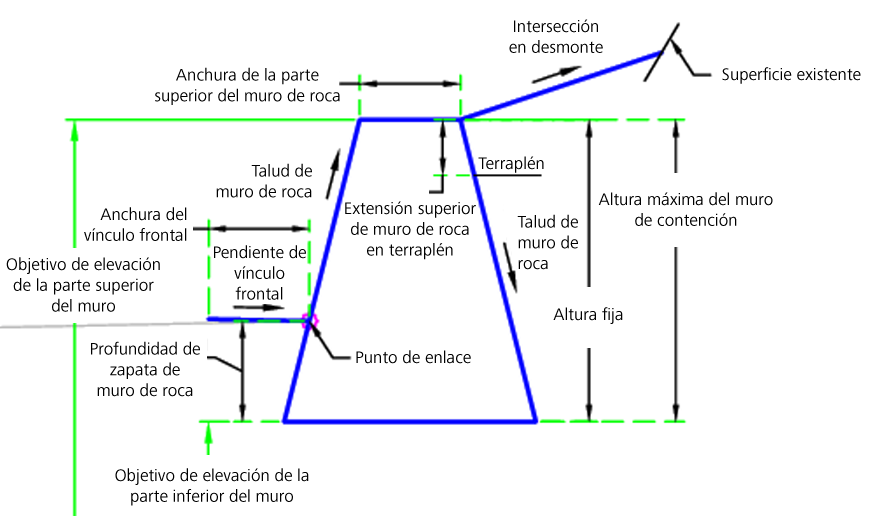

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Profundidad de zapata de muro de roca	Profundidad de la zapata del muro de roca	Numérico	1,0 pies 0,30 m
Talud de muro de roca	Talud de muro de roca	Numérico	0.25 ( : 1)
Anchura parte superior de muro de roca	Anchura de la parte superior del muro de roca	Numérico, positivo	1 pie 0,30 m
Intersección en desmonte	Intersección en desmonte	Numérico, positivo	3 ( : 1)
Altura máxima del muro de contención	La altura máxima del muro de contención	Numérico, positivo	6 pies 1,8 m
Usar altura fija	Usar altura fija	Sí / No	Sí
Altura fija	Si se especifica el uso de una altura fija	Numérico, positivo	3 pies 1,0 m
Usar intersección	Usar intersección	Sí / No	Sí
Pendiente de vínculo frontal	Pendiente de vínculo frontal	Numérico	-2%
Código de vínculo frontal	Código de vínculo frontal	Cadena	Parte superior, Pavimento
Anchura del vínculo frontal	Anchura del vínculo frontal	Numérico, positivo	0,25 pies 0,08 m
Usar vínculo frontal	Usar vínculo frontal	Sí / No	Sí
Extensión superior de muro de roca en terraplén	Extensión superior de muro de roca en terraplén	Numérico, positivo	1 pie 0,3 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Superficie existente	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Opcional
Parte superior del muro	Se puede utilizar para modificar la elevación de la parte superior del muro de roca. Para que se pueda utilizar, el parámetro Introducción de altura fija debe estar establecido en No. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional
Parte inferior del muro	Se puede utilizar para modificar la elevación de la parte inferior del muro. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El punto inicial se establece en el punto de enlace. El vínculo frontal se crea si el parámetro Utilizar vínculo frontal está establecido en Sí. A continuación, se crea el muro de roca.

Si la opción Usar altura fija se establece en Sí, el muro de roca se crea usando los parámetros de entrada. Si se define el perfil de la parte inferior de muro, la altura de la parte superior se determina por la elevación del perfil de la parte inferior de muro y la altura fija. El objetivo de la parte superior del muro no se utiliza.

Condición de desmonte:

Si el parámetro Usar altura fija se establece en No, se crea el muro de roca usando los parámetros de entrada. El objetivo de la parte superior del muro controla la elevación de la parte superior. Si no se define el objetivo de la parte superior del muro, la elevación de la parte superior es la elevación de terreno existente en el borde interior del muro.

Condición de terraplén:

Si el parámetro Usar altura fija se establece en No, se crea el muro de roca usando los parámetros de entrada. El objetivo de la parte superior del muro controla la elevación de la parte superior. Si no se establece el objetivo de la parte superior del muro, la elevación de la parte superior es la distancia entre el punto de enlace y el parámetro de entrada Extensión de la parte superior del muro de roca en terraplén.

En todas las condiciones se calcula la altura del muro y se compara con la altura máxima del muro de contención. Si el valor es demasiado grande, se envía un mensaje de error al Visor de sucesos.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja el muro de contención con los parámetros de entrada.

Códigos de punto, vínculo y forma

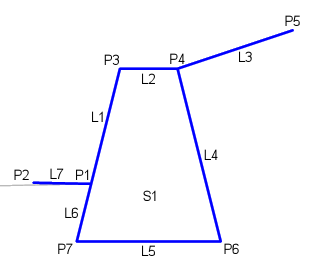

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Cara_muro	Cara del muro
P2	ETW	Borde de la calzada
P3, P4, P6, P7	Muro de roca	Muro de roca
P5	Daylight	Intersección
L1-L2	Muro de roca, Parte superior	Parte superior del muro de roca
L3	Intersección, Parte superior, Datum	Vínculo de intersección
L4, L6	Muro de roca	Muro de roca
L5	Muro de roca, Datum	Parte inferior del muro de roca
L7	Parte superior, Pavimento	Parte superior del pavimento
S1	Muro de roca	Zona del muro de roca
