Este subensamblaje crea una zanja de parte inferior plana con pendientes de talud iguales y hasta tres capas de material de relleno.
Enlace
El punto de enlace se encuentra a la distancia del desfase a la parte inferior sobre el punto medio de la base de la zanja.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Anchura |
Anchura de la parte inferior de la zanja |
Numérico, positivo |
2.0 m 6.0 pies |
|
Pendiente del talud |
Talud X : 1 de las pendientes de los taludes de la zanja |
Numérico, positivo |
3 : 1 |
|
Espesor de la cama |
Profundidad de la capa de la cama |
Numérico, positivo |
0.0 |
|
Profundidad de relleno especial |
Profundidad de la capa de relleno especial |
Numérico, positivo |
0.0 |
|
Desfase hasta parte inferior |
Desfase vertical desde la elevación de la línea de rasante hasta la parte inferior de la zanja. Por ejemplo, si el perfil discurre por la parte superior de una tubería circular, el desfase vertical es el diámetro de la tubería más la distancia desde la parte inferior de la tubería a la parte inferior de la zanja. |
Numérico |
0.0 |

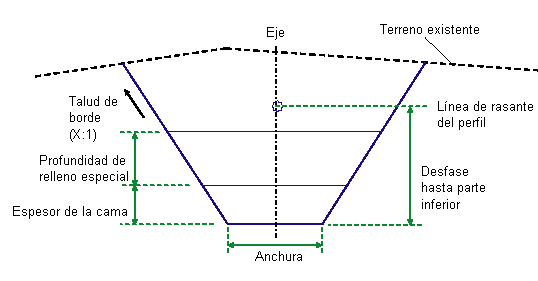

Comportamiento
La elevación de la parte inferior de la zanja se calcula como la elevación de la línea de rasante menos el valor Desfase hasta parte inferior. El vínculo de la parte inferior de la zanja horizontal se sitúa simétricamente en torno al desfase del punto de enlace con esa elevación y las pendientes de los taludes se extienden hacia arriba hasta la superficie existente. El vínculo de la cama horizontal se sitúa a la profundidad dada sobre la parte inferior de la zanja. El vínculo de relleno especial horizontal se sitúa a la profundidad dada sobre el vínculo de la cama.
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Superficie existente |
Modelo de superficie que define la superficie de la carretera existente. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. |
Obligatorio |
Parámetros de salida
Ninguno.
Operación en modo de diseño

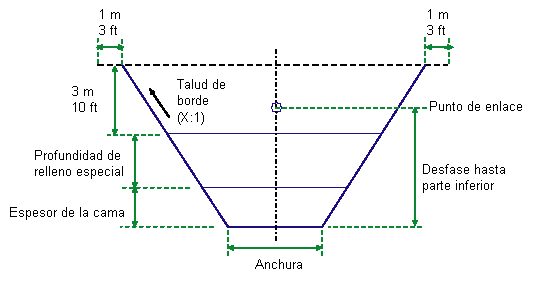

En el modo de diseño, la zanja y la superficie existente se dibujan como se muestra a continuación.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto / Vínculo |
Código |
Descripción |
|---|---|---|
|
P1, P2 |
Trench_Bottom |
|
|
P3, P4 |
Trench_Daylight |
|
|
P5, P6 |
Trench_Bedding |
|
|
P7, P8 |
Trench_Backfill |
|
|
L1 – L7 |
Trench Datum |
|
|
L1, L2, L6, L7, L8 |
Trench_Bottom |
|
|
L1, L7, L9 |
Trench_Daylight |
|
|
S1 |
Trench_Bedding |
|
|
S2 |
Trench_Backfill |

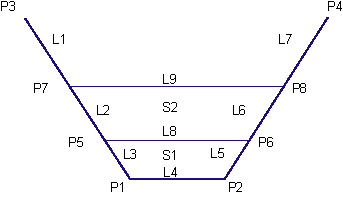

Diagrama de codificación
