MultipleBenchWithPipes

El subensamblaje MultipleBenchWithPipes crea taludes en desmonte o terraplén con bancadas repetidas según se necesite.

Las anchuras de los paulares se pueden definir en las bancadas. Se añaden tuberías a cada bancada. El último talud de intersección en la superficie de objetivo puede ser diferente al talud de bancada.

Enlace

El punto de enlace se encuentra en el borde interior del talud en desmonte o terraplén inicial. Este componente se puede enlazar al lado izquierdo o al derecho.

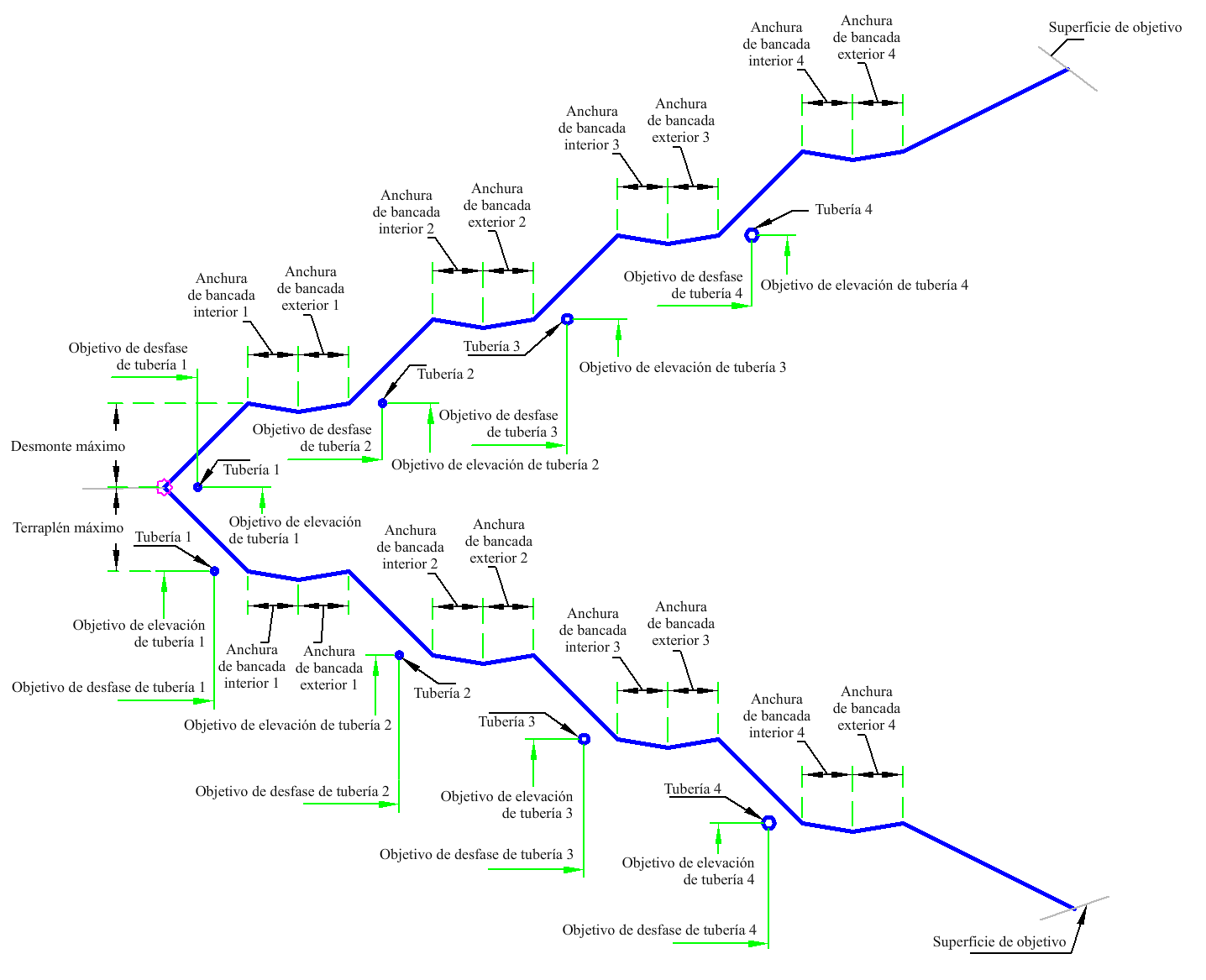

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro

Descripción

Tipo

Valor por defecto

Lado

Precisa el lado en el que se coloca el subensamblaje.

Izquierda/Derecha

Derecha

Profundidad máxima de desmonte

Altura máxima permitida para el vínculo de intersección en desmonte sin escalonamiento de los taludes.

Numérico, positivo

15 pies

4.5 m

Profundidad máxima de terraplén

Altura máxima permitida para el vínculo de intersección en terraplén sin escalonamiento de los taludes.

Numérico, positivo

10 pies

3.0 m

Desmonte de talud de intersección

Talud de intersección en desmonte.

Numérico, positivo

2 (: 1)

Terraplén de talud de intersección

Talud de intersección en terraplén.

Numérico, positivo

2 (: 1)

Talud de bancada 1

Talud de la bancada 1.

Numérico, positivo

1 (: 1)

Profundidad de paular 1

Profundidad del paular en la parte superior de la bancada 1.

Numérico, positivo

0.5 pies

0.15 m

Anchura interior de paular 1

Anchura del borde frontal del paular en la parte superior de la bancada 1 a la línea de caudal.

Numérico, positivo

5 pies

1.5 m

Anchura exterior de paular 1

Anchura de la línea de caudal del paular a la parte inferior de la bancada 2.

Numérico, positivo

5 pies

1.5 m

Talud de bancada 2

Talud de la bancada 2.

Numérico, positivo

1 (: 1)

Profundidad de paular 2

Profundidad del paular en la parte superior de la bancada 2.

Numérico, positivo

0.5 pies

0.15 m

Anchura interior de paular 2

Anchura del borde frontal del paular en la parte superior de la bancada 2 a la línea de caudal.

Numérico, positivo

6 pies

2 m

Anchura exterior de paular 2

Anchura de la línea de caudal del paular a la parte inferior de la bancada 3.

Numérico, positivo

3 pies

1 m

Talud de bancada 3

Talud de la bancada 3.

Numérico, positivo

1 (: 1)

Profundidad de paular 3

Profundidad del paular en la parte superior de la bancada 3.

Numérico, positivo

0.5 pies

0.15 m

Anchura interior de paular 3

Anchura del borde frontal del paular en la parte superior de la bancada 3 a la línea de caudal.

Numérico, positivo

6 pies

2 m

Anchura exterior de paular 3

Anchura de la línea de caudal del paular a la parte inferior de la bancada 4.

Numérico, positivo

3 pies

1 m

Talud de bancada 4

Talud de la bancada 4.

Numérico, positivo

1 (: 1)

Profundidad de paular 4

Profundidad del paular en la parte superior de la bancada 4.

Numérico, positivo

0.5 pies

0.15 m

Anchura interior de paular 4

Anchura del borde frontal del paular en la parte superior de la bancada 4 a la línea de caudal.

Numérico, positivo

3 pies

1 m

Anchura exterior de paular 4

Anchura de la línea de caudal del paular al último vínculo de intersección de la parte inferior.

Numérico, positivo

3 pies

1 m

Tamaño de tubo1

Diámetro de la tubería 1.

Numérico, positivo

4 pulg.

0.1 m

Desfase de tubo1

Desfase de la tubería 1 desde el borde de la bancada 1.

Numérico, positivo

5 pies

1.5 m

Tamaño de tubo2

Diámetro de la tubería 2.

Numérico, positivo

4 pulg.

0.1 m

Desfase de tubo2

Desfase de la tubería 2 desde el borde de la bancada 2.

Numérico, positivo

5 pies

1.5 m

Tamaño de tubo3

Diámetro de la tubería 3.

Numérico, positivo

6 pulg.

0.15 m

Desfase de tubo3

Desfase de la tubería 3 desde el borde de la bancada 3.

Numérico, positivo

5 pies

1.5 m

Tamaño de tubo4

Diámetro de la tubería 4.

Numérico, positivo

8 pulg.

0.2 m

Desfase de tubo4

Desfase de la tubería 4 desde el borde de la bancada 4.

Numérico, positivo

5 pies

1.5 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro

Descripción

Estado

Superficie de intersección Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies. Obligatorio
Desfase de tubo1 Se puede utilizar para modificar el valor de Desfase de tubo1 y asociar Tubo1 vínculo a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar el desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. Opcional
Elevación de tubo1 Se puede utilizar para modificar el valor de Elevación de tubo1. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. Opcional
Desfase de tubo2 Se puede utilizar para modificar el valor de Desfase de tubo2 y asociar Tubo2 a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar el desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. Opcional
Elevación de tubo2 Se puede utilizar para modificar el valor de Elevación de tubo2. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. Opcional
Desfase de tubo3 Se puede utilizar para modificar el valor de Desfase de tubo3 y asociar Tubo3 a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar el desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. Opcional
Elevación de tubo3 Se puede utilizar para modificar el valor de Elevación de tubo3. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. Opcional
Desfase de tubo4 Se puede utilizar para modificar el valor de Desfase de tubo4 y asociar Tubo4 a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar el desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. Opcional
Elevación de tubo4 Se puede utilizar para modificar el valor de Elevación de tubo4. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El punto de articulación inicial se establece en el punto de enlace. La elevación del punto de articulación se comprueba frente a la superficie de objetivo para determinar si la sección se encuentra en condición de desmonte o de terraplén. Se calcula una interceptación para la superficie de objetivo mediante el valor de Talud de intersección indicado. Si la altura para la interceptación supera la altura máxima, se inserta la altura de bancad y se añade la bancada. El punto de articulación se restablece en el borde exterior de la bancada y el proceso se repite hasta encontrar un vínculo de intersección que no supere la altura máxima. Cada bancada, hasta un máximo de cuatro, utiliza los parámetros de entrada para cada anchura y profundidad de bancada.

En cada bancada se inserta una tubería a una distancia indicada en los parámetros de entrada o se modifica mediante objetivos de desfase y elevación. Un tamaño de tubería 0 omite la tubería.

Operación en modo de diseño

En modo de diseño, este subensamblaje dibuja el talud en terraplén inicial hasta 5 unidades.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma

Código

Descripción

P1 Hinge
P2, P5, P8, P11 Bench_In
P3, P6, P9, P12 Ditch
P4, P7, P10, P13 Bench_Out
P25 - P29 Daylight
P35, P38, P40, P42 PipeCenter
P36, P39, P41, P43 Pipe_Invert
L1, L4, L7, L10 Superior, datum, bancada
L2, L3, L5, L6, L8, L9, L11, L12 Superior, datum, paular
L24, L26, L27, L28 Superior, datum, intersección
L34, L35, L36, L37 Tubería

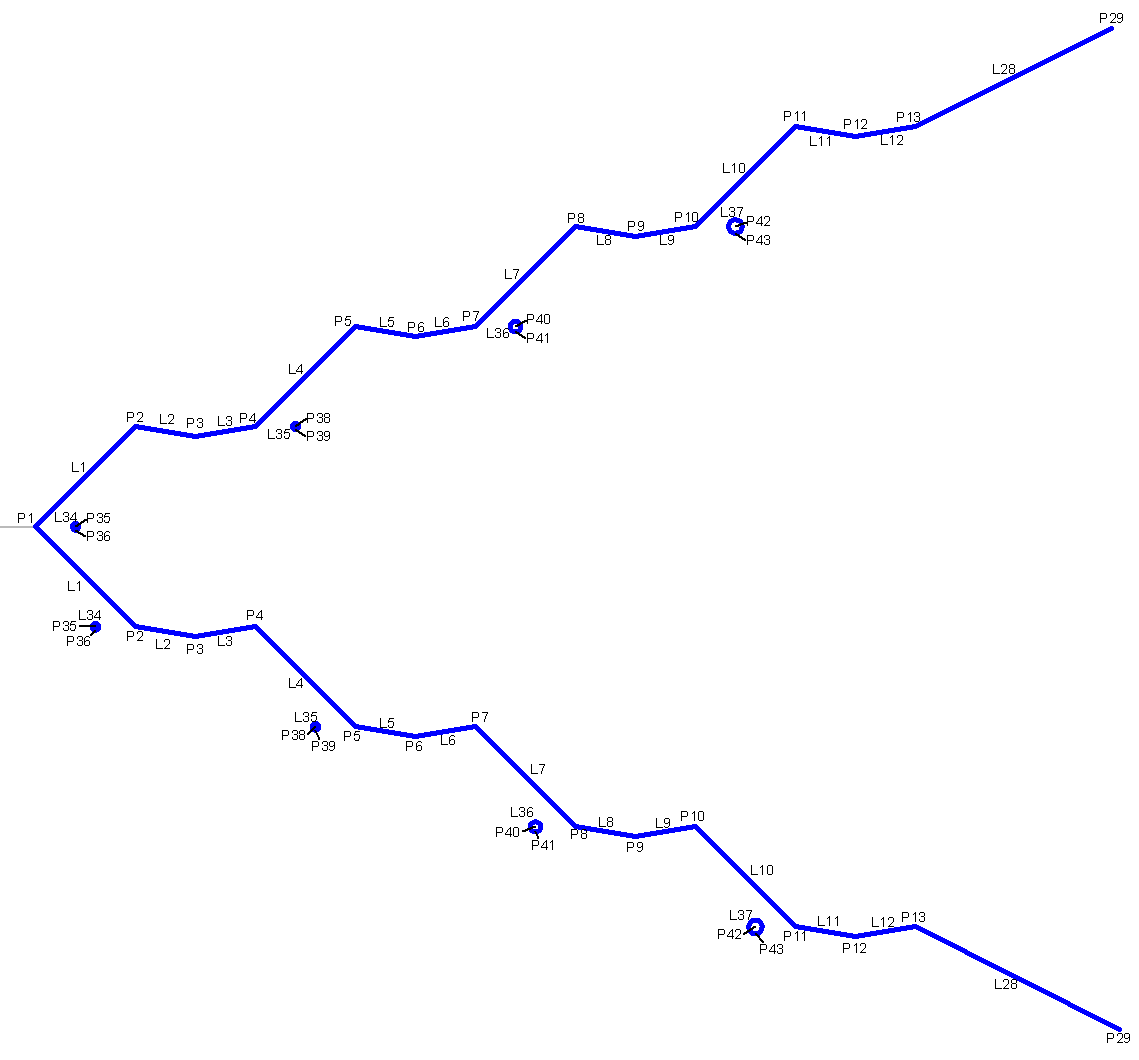

Diagrama de codificación
