El subensamblaje SimpleTunnelOpenBottom es para un túnel simple con parte inferior abierta. Utiliza la altura, la anchura y el grosor del material que se especifique.
Enlace
El punto de enlace es el centro inferior del túnel.

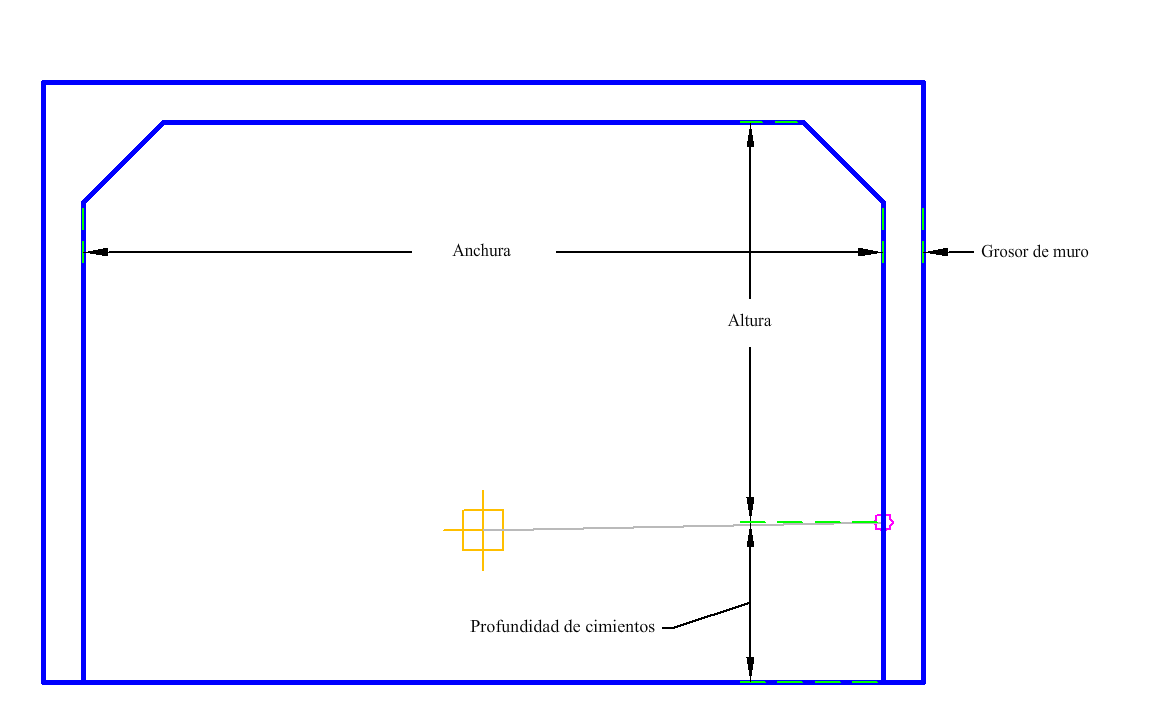

Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Entrada de doble anchura | Anchura interior del túnel | Numérico, positivo |
10 pies 3 m |
| Altura de túnel | Altura interior del túnel | Numérico, positivo |
5 pies 1.5 m |
| Grosor de muro | Anchura de los muros y el techo del túnel | Numérico, positivo |
0.5 pies .15 m |
| Nombre de forma | Lista de códigos que asignar a la forma de túnel | Cadena separada por comas | Tunnel |
| Vínculo de techo de túnel | Lista de códigos que asignar al vínculo de techo | Cadena separada por comas | TunnelCeiling |
| Vínculo de muro interior de túnel | Lista de códigos que asignar al vínculo de muro interior | Cadena separada por comas | TunnelInsideWall |
| Vínculo superior de túnel | Lista de códigos que asignar al vínculo superior | Cadena separada por comas | TunnelTop |
| Vínculo de muro exterior de túnel | Lista de códigos que asignar al vínculo de muro exterior | Cadena separada por comas | TunnelOutsideWall |
| Profundidad de cimientos | Profundidad de los muros del túnel debajo del suelo del túnel | Numérico, positivo |
5 pies 1.5 m |
| Código derecho superior de túnel | Lista de códigos que asignar al punto superior derecho | Cadena separada por comas | TunnelTopRight |
| Código izquierdo superior de túnel | Lista de códigos que asignar al punto superior izquierdo | Cadena separada por comas | TunnelTopLeft |
Parámetros de objetivo
Ninguno.
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
Los puntos, los vínculos y las formas se crean con los parámetros de entrada.
Operación en modo de diseño
En modo de diseño, el subensamblaje muestra los vínculos que componen el túnel.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | InnerWallMidHeightRight | |
| P2 | TunnelInsideWall_Right_Hinge2 | |
| P3 | TunnelInsideWall_Top_Left | |
| P4 | InnerWallMidHeightLeft | |
| P5 | Datum, BottomWallOutside | |
| P6 | TunnelTopLeft, Top | |
| P7 | TunnelTopRight, Top | |
| P9 | Datum | |
| P12 | TunnelInsideWall_Top_Right | |
| P13 | TunnelInsideWall_Left_Hinge1 | |
| L1 | TunnelInsideWall | |
| L2, L13, L14 | TunnelCeiling | |
| L3, L9, L12 | TunnelInsideWall | |
| L4, L11, L15 | Datum | |
| L5, L10 | TunnelOutsideWall | |
| L6 | TunnelTop | |
| L12 | TunnelInsideWall | |
| S1 | Tunnel | |
| S2 | Removal |

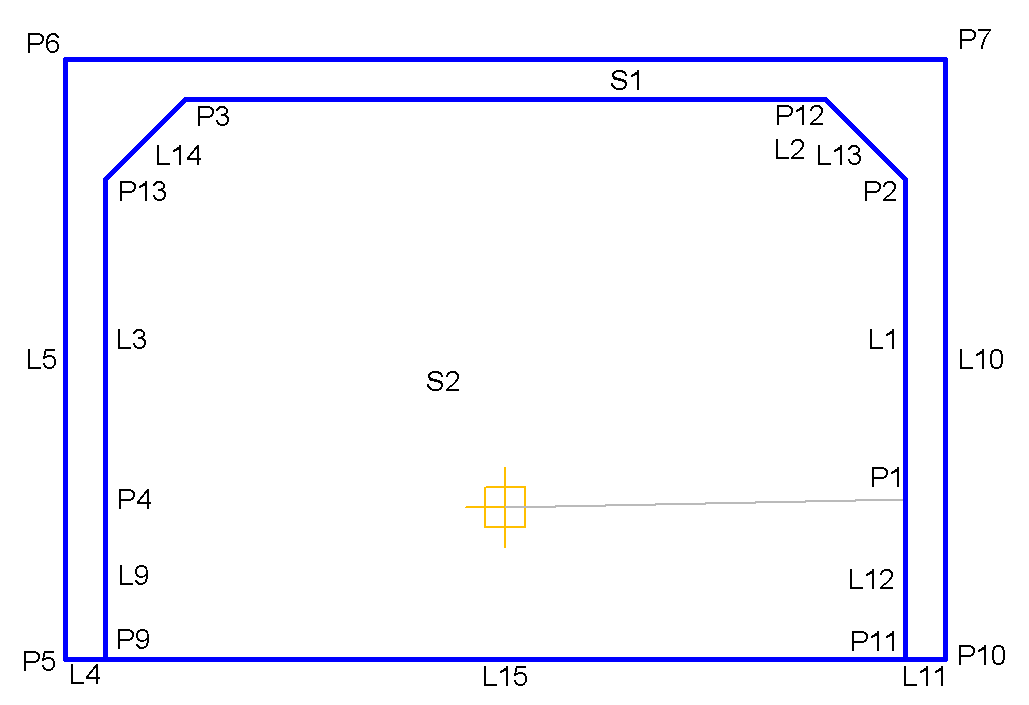

Diagrama de codificación
