DitchWithBermInFill

El subensamblaje DitchWithBermInFill coloca una cuneta con geometría predefinida y crea una berma en condiciones de desmonte y terraplén.

El talud de la berma también está predefinido; por su parte, el vínculo que se crea se extiende hasta encontrar una superficie de objetivo.

Enlace

El punto de enlace se encuentra en el borde interior del primer vínculo.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda/Derecha	Derecha
Talud de borde	Talud de borde de cuneta.	Numérico, positivo	3 (:1)
Talud de intersección	Talud del vínculo de intersección.	Numérico, positivo	2 (: 1)
Anchura inferior	Anchura de la parte inferior de la cuneta.	Numérico, positivo	2 pies 0.60 m
Anchura de talud de borde	Anchura del talud de borde.	Numérico, positivo	4 pies 1.20 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Superficie de intersección	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Obligatorio

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

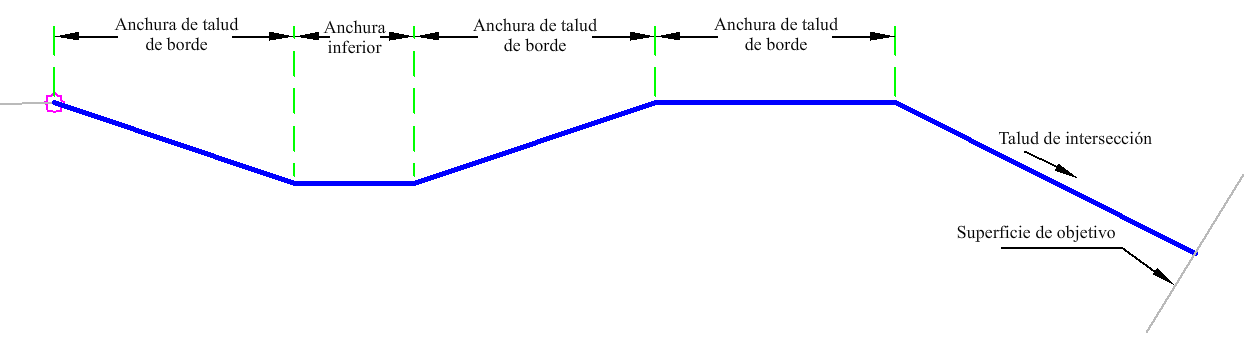

El subensamblaje genera la forma de una cuneta mediante los parámetros de entrada. Tras haber generado la forma de la cuneta, esta se determina si debe estar en desmonte o en terraplén. En desmonte, se añade un vínculo de intersección mediante el talud de intersección. En terraplén, se crea una berma mediante la anchura de talud de borde.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen la cuneta en la condición de terraplén.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Hinge, Top	Attachment point, ditch start
P2	Top, Ditch_In	Parte inferior de cuneta lo más cerca posible a punto de enlace
P3	Top, Ditch_Out	Parte inferior de cuneta lo más lejos posible de punto de enlace
P4 - P5	Top
P6	Daylight	Vértice
L1	Top, Ditch_In
L2	Top, Ditch_Bottom
L3	Top, Ditch_Out
L4 - L5	Top
