BandaFiltroPlantas

Enlace

El punto de enlace se encuentra en el borde interior de la banda de filtro con plantas. Este componente se puede enlazar al lado izquierdo o al derecho.

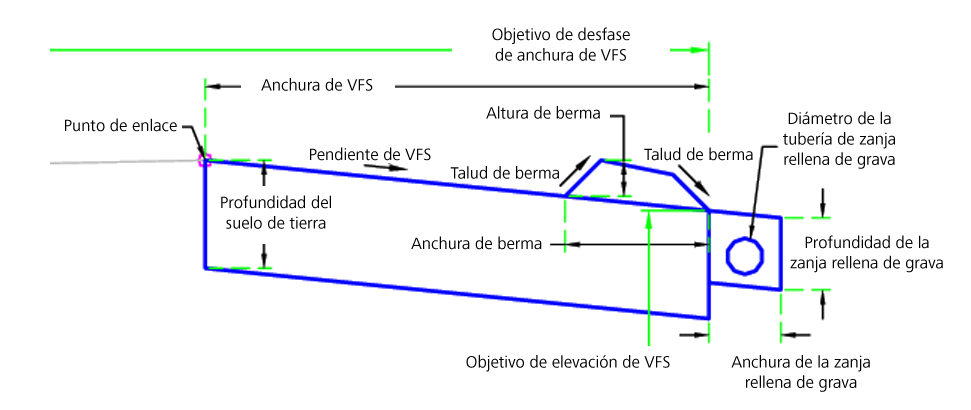

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Incluir salida de la zanja rellena de grava	Incluir salida de la zanja rellena de grava al final del filtro	Sí / No	Sí
Talud de berma	Talud de berma	Numérico, positivo	1 ( : 1)
Anchura de berma	Anchura de berma	Numérico, positivo	2 pies 0,60 m
Altura de berma	Altura de berma	Numérico, positivo	0,5 pies 0,15 m
Incluir berma en el borde	Incluir berma en el borde para contener agua	Sí / No	Sí
Profundidad del suelo de tierra	Profundidad del suelo de tierra	Numérico, positivo	1,5 pies 0,45 m
Incluir tierra	Incluir tierra	Sí / No	Sí
Pendiente de VFS	Pendiente de la banda de filtro con plantas	Numérico	-10%
Anchura de VFS	Anchura de la banda de filtro con plantas	Numérico, positivo	15 pies 4,5 m
Diámetro de la tubería de zanja rellena de grava	Diámetro de la tubería de zanja rellena de grava	Numérico, positivo	0,5 pies 0,15 m
Profundidad de la zanja rellena de grava	Profundidad de la zanja rellena de grava	Numérico, positivo	1 pie 0,3 m
Anchura de la zanja rellena de grava	Anchura de la zanja rellena de grava	Numérico, positivo	1 pie 0,3 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Anchura de VFS	Se puede utilizar para modificar el valor de desfase de la banda de filtro con plantas y asociar el borde a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Elevación de VFS	Se puede utilizar para modificar la banda de filtro con plantas y enlazar la elevación con la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Comenzando en el punto de enlace, se insertan una superficie de rasante y una capa base paralela con los valores de anchura y profundidad indicados. Los vínculos verticales cierran la forma en cualquiera de los extremos de la banda de filtro con plantas. Se crea una berma opcional en el extremo final de la banda de filtro con plantas. Se construye una zanja rellena de grava en el extremo de la banda de filtro con plantas.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra todos los vínculos utilizando los parámetros de entrada.

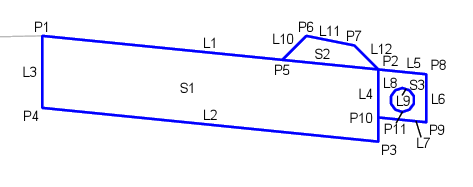

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P2	Filtro_exterior	Borde exterior de la banda de filtro con plantas
P5-P7	Berma
P11	Tubería_Rasante	Rasante de la tubería de la zanja rellena de grava
L1	Filtro, Parte superior	Parte superior de la banda de filtro con plantas
L2, L7	Datum
L5	Parte superior, zanja rellena de grava	Parte superior de la zanja rellena de grava
L9	Tubería
L10-12	Berma
S1	VFS	Banda de filtro con plantas
S2	Berma
S3	Zanja rellena de grava	Zanja rellena de grava
