El subensamblaje CurbOffsetPipe se utiliza para colocar un bordillo y un caz con una tubería detrás del bordillo y el caz. También se coloca una terraza detrás del bordillo.
Enlace
El punto de enlace se encuentra en el punto superior de caz del caz.

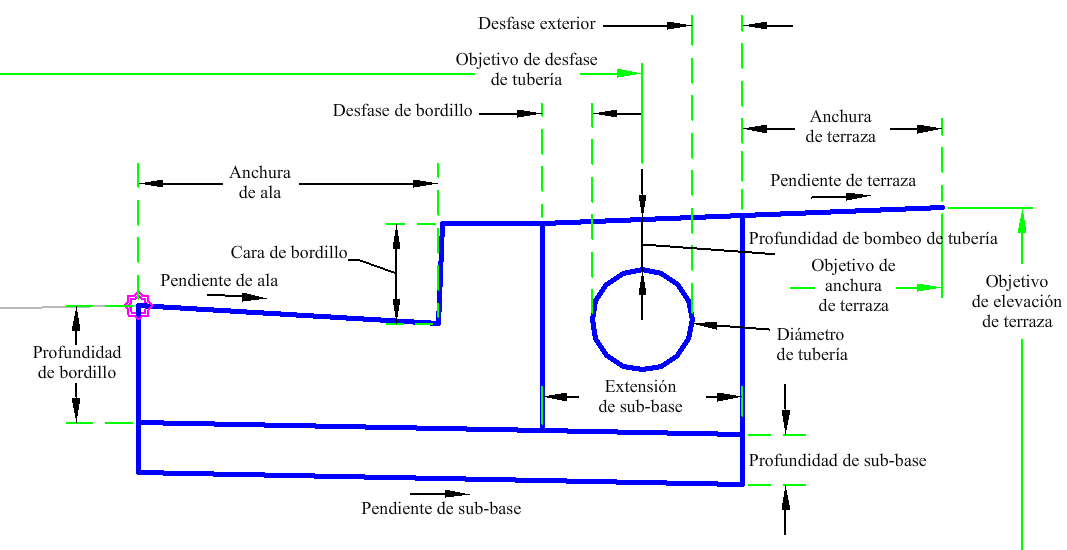

Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Precisa el lado en el que se coloca el subensamblaje. | Izquierda/Derecha |
Derecha |
|
Anchura de ala |
Anchura desde el ala del caz hasta la línea de caudal. | Numérico |
1.5 pies 0.45 m |
|
Pendiente de ala |
Porcentaje de talud del caz. | Numérico |
6 (%) |
|
Cara de bordillo |
Altura desde la línea de caudal hasta la parte superior del bordillo. | Numérico |
0.5 pies 0.15 m |
|
Profundidad del bordillo |
Profundidad del bordillo en el punto superior de caz. | Numérico, positivo |
0.583 pies 0.18 m |
|
Profundidad de sub-base |
Profundidad de la capa sub-base en el punto de enlace (cero para omitir). | Numérico, positivo |
0.25 pies 0.08 m |
|
Extensión de sub-base |
Anchura hasta la que se extiende la capa sub-base más allá del bordillo. | Numérico |
1 pie 0.3 m |
|
Anchura de terraza |
Anchura de la terraza. | Numérico, positivo |
1 pie 0.3 m |
|
Pendiente de terraza |
Porcentaje de pendiente de la terraza. | Numérico |
4 (%) |
|
Diámetro de tubería |
Diámetro de la tubería de desagüe. | Numérico, positivo |
0.5 pies 0.15 m |
|
Desfase del bordillo |
Distancia desde la parte posterior del bordillo hasta la tubería de desagüe. | Numérico |
0.25 pies 0.08 m |
|
Desfase exterior |
Distancia desde la tubería de desagüe hasta el borde de la cama de la tubería. | Numérico, positivo |
0.25 pies 0.08 m |
|
Pendiente de sub-base |
Porcentaje de sub-base. | Numérico |
2 (%) |
|
Profundidad de generatriz interior superior de tubería |
Distancia desde la rasante de tubería de desagüe hasta la parte inferior de la cama de la tubería. | Numérico, positivo |
0.25 pies 0.08 m |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Anchura de terraza |
Se puede utilizar para modificar el valor de anchura de terraza y asociar dicha anchura a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
|
Elevación de terraza |
Se puede utilizar para modificar la elevación de terraza y asociar dicha elevación a la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
|
Desfase de tubo |
Se puede utilizar para modificar el valor de Desfase de tubo y asociar la tubería a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
El subensamblaje genera una forma para un bordillo y un caz simples, con el punto de enlace en el ala del caz. A continuación, se coloca una tubería detrás del bordillo con material de cama. Luego se coloca una terraza detrás del material de cama de la tubería.
Operación en modo de diseño
En modo de diseño, este subensamblaje muestra los componentes de caz y bordillo, tubería y terraza en función de los parámetros de entrada especificados.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | Flange, Top | Punto superior del caz |
| P2 | Flowline_Gutter | Punto de línea de caudal del caz |
| P3 | TopCurb | Parte superior del bordillo |
| P4 | BackCurb | Parte posterior del bordillo |
| P5 - P6 | Curb_Base | Parte superior de la base debajo del bordillo |
| P7 | SubBase, Datum | Parte inferior de la base debajo del bordillo |
| P8 | SubBaseExtension | Parte superior de la base debajo de la tubería |
| P9 | SubBase, Datum | Parte inferior de la base debajo de la tubería |
| P10 | Top | |
| P11 | TopPipe | Parte superior de tubería |
| P12 | CenterPipe | Centro de tubería |
| P13 | BottomPipe | Rasante de tubería |
| P14 | Top, TerraceWidth | Fin de terraza |
| P15 | SubbaseExtension | Parte posterior de sub-base |
| L1 | Top, Curb, Flange | Ala de bordillo |
| L2 | Top, Curb, CurbFace | Cara de bordillo |
| L3 | Top, Curb, CurbTop | Parte superior de bordillo |
| L4 - L5 | Curb_Base | Aristas de bordillo |
| L6 | Curb_Back | Parte posterior de bordillo |
| L7 | SubBaseDepth, Datum | Parte superior de sub-base debajo de bordillo |
| L8 | SubBaseExtension | Parte superior de sub-base detrás de bordillo |
| L9 | SubBase, Datum | Vínculo de sub-base debajo de tubería |
| L10 | Datum, Subbase | Parte inferior de sub-base |
| L11 | Top, Terrace | Terraza |
| L12 | Tubería | |
| L13 | Top, TerraceWidth | Terraza |
| L14 | SubbaseExtension | |
| L15 | Datum | |
| S1 | Curb | |
| S2 | Sub-base | |
| S3 | Backfill | Material alrededor de tubería |

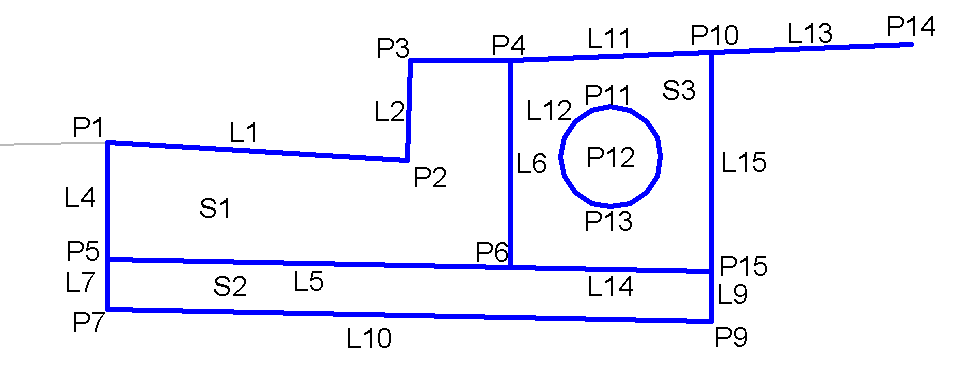

Diagrama de codificación
