SimpleCutWithLanding

El subensamblaje SimpleCutWithLanding permite un descansillo o un arcén simples con una opción de corte. Este subensamblaje solo se interseca en una situación de desmonte.

Enlace

El punto de enlace es el punto interior de los vínculos de explanación que preceden al descansillo.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda/Derecha	Derecha
Anchura de descansillo	Anchura del descansillo.	Numérico, positivo	5 pies 1.5 m
Talud de descansillo	Porcentaje de talud del descansillo.	Numérico	-6 ( % )

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Superficie de intersección	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El descansillo se dibuja mediante los parámetros de entrada. Después, se calcula la altura a la intersección. Si la distancia es menor que 25 ft (7.5 m), se utiliza un talud de intersección de 4:1. Si la altura es menor que 35 ft (10.5 m), se utiliza un talud de intersección de 3:1. De lo contrario, se utiliza un talud de intersección de 2:1.

En un terraplén, no se crea el talud de intersección.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen el descansillo y un vínculo para la intersección en desmonte.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Top, Hinge
P2	Top, LandingOuter	Punto de descansillo exterior
P3	Daylight_point	Vértice
L1, L2	Top

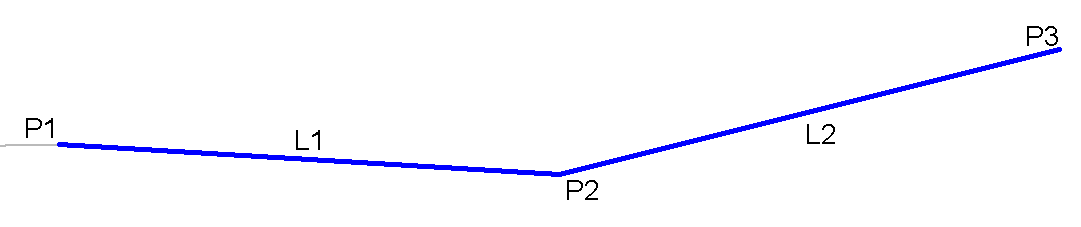

Diagrama de codificación
