PavimentoPermeable

Enlace

El punto de enlace se encuentra en el borde interior del pavimento permeable. Este componente se puede enlazar al lado izquierdo o al derecho.

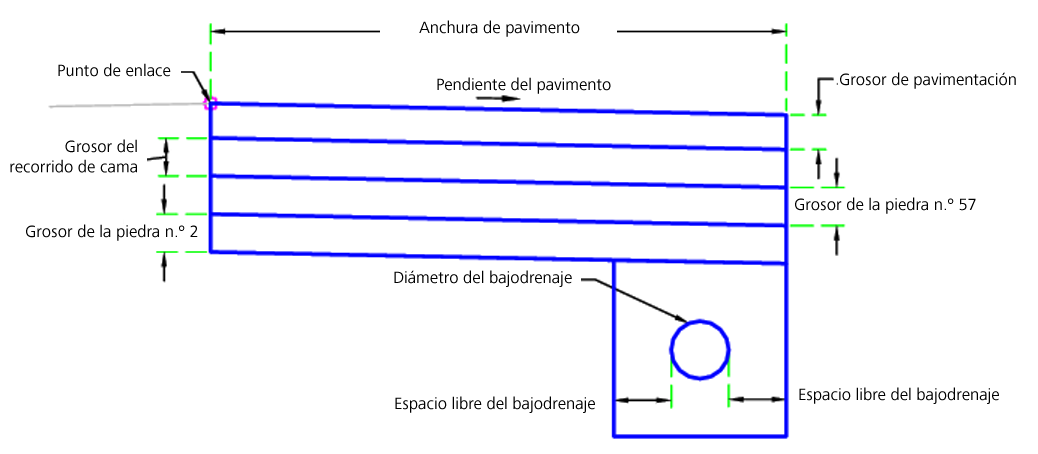

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Grosor de pavimentación	Grosor de pavimentación	Numérico, positivo	0,26 pies 0,08 m
Grosor del recorrido de cama	Grosor del recorrido de cama	Numérico, positivo	0,17 pies 0,05 m
N.º de piedra Grosor 57	Grosor del n.º de piedra 57	Numérico, positivo	0,33 pies 0,10 m
N.º de piedra Grosor 2	Grosor del n.º de piedra 2	Numérico, positivo	0,5 pies 0,15 m
Incluir bajodrenaje	Debe incluir bajodrenaje	Sí / No	Sí
Diámetro del bajodrenaje	Diámetro del falso fondo	Numérico, positivo	0,5 pies 0,15 m
Espacio libre del bajodrenaje	Distancia de la roca alrededor del bajodrenaje	Numérico, positivo	0,5 pies 0,15 m
Anchura de pavimento	Anchura de pavimento	Numérico, positivo	24 pies 7,3 m
Incluir revestimiento impermeable	Incluye un revestimiento impermeable bajo la sección del pavimento	Sí / No	No
Pendiente del pavimento	Pendiente del pavimento	Numérico	-2%

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Rasante del bajodrenaje	Se puede utilizar para modificar el valor de elevación del bajodrenaje. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional
Elevación del pavimento	Esta opción se puede utilizar para modificar el talud del pavimento. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional
Anchura del pavimento permeable	Esta opción se puede utilizar para modificar la anchura del pavimento. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Objetivo del bajodrenaje	Se puede utilizar para modificar el valor de Desfase de tubo y asociar la tubería a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El talud del pavimento permeable se determina por los parámetros de entrada o, si están definidos, los objetivos de desfase. La forma del pavimento permeable se crea a partir de los parámetros de entrada. Si se establece para utilizar un bajodrenaje, se construye una tubería de bajodrenaje y el material de los alrededores. La ubicación del bajodrenaje se encuentra en el borde del pavimento, a menos que los objetivos cambien la ubicación y la elevación. Si se establece para incluir un revestimiento impermeable, los códigos de vínculo se asignan a los lados exteriores e inferiores de los vínculos construidos.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja el pavimento permeable en los parámetros de entrada.

Códigos de punto, vínculo y forma

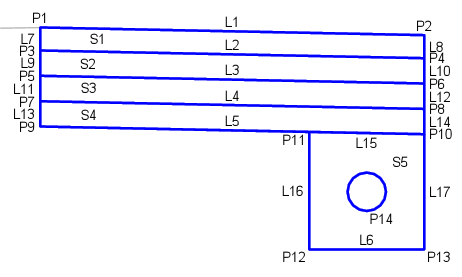

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1, P2, P3, P4	Pavimentación	Borde de pavimentación
P5, P6	Cama	Borde de la cama
P7, P8	Piedra57	Borde de la cama de piedra 57
P8, P9	Piedra2	Borde de la cama de la piedra 2
P12, P13	CamaBajodrenaje	Borde de la cama del bajodrenaje
P14	Tubería, Rasante	Rasante de tubería
L1	Parte superior, Pavimentación	Parte superior de pavimentación
L2	Pavimentación	Parte inferior de pavimentación
L3	Cama	Parte inferior de cama
L4	Piedra57	Parte inferior de piedra 57
L5	Piedra2, Datum	Parte inferior de piedra 2
L6	CamaBajodrenaje, Datum	Cama del bajodrenaje
L6-14, L16-17	Revestimiento_Impermeable	(Opcional) Código de vínculo del revestimiento impermeable
S1	Pavimentación
S2	Cama
S3	Piedra57
S4	Piedra2
S5	CamaBajodrenaje	Cama del bajodrenaje
