BordilloCondadoClarkE1

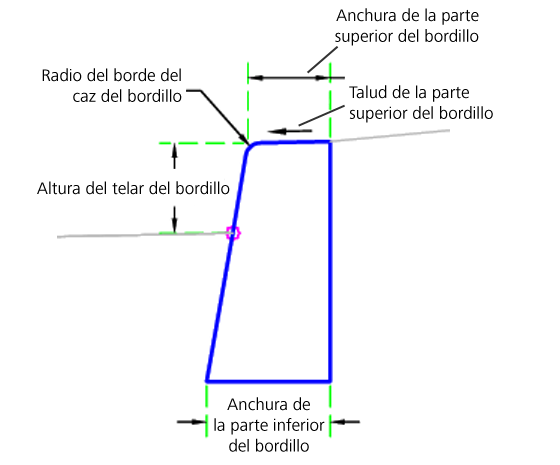

El subensamblaje BordilloCondadoClarkE1 inserta vínculos para crear un bordillo en el punto de inserción especificado. La forma representa el bordillo del condado de Clark, tipo E1.

Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.

Enlace

El punto de enlace se encuentra en el borde interior del talud en desmonte o terraplén inicial. Este componente se puede enlazar al lado izquierdo o al derecho.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Anchura de la parte inferior del bordillo	Anchura de la parte inferior del bordillo	Numérico, positivo	8,25 in 0,21 m
Anchura de la parte superior del bordillo	Anchura de la parte superior del bordillo	Numérico, positivo	5,5 in 0,14 m
Radio del borde del caz del bordillo	Radio del borde del caz del bordillo	Numérico, positivo	1 in 0,025 m
Altura total del bordillo	Altura total del bordillo	Numérico, positivo	16 in 0,40 m
Altura del telar del bordillo	Altura del telar del bordillo	Numérico, positivo	6 in 0,15 m
Talud de la parte superior del bordillo	Talud de la parte superior del bordillo	Numérico, positivo	50 ( : 1)
Punto de enlace	Punto de enlace de bordillo	Línea de caudal / Posterior	Línea de caudal

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Ninguno.

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El subensamblaje construye un bordillo del condado de Clark, tipo E1, con la forma de un bordillo y el punto de enlace en la línea de caudal o en la parte posterior del bordillo.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja la forma del bordillo según se especifica en los parámetros de entrada.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Línea de caudal_Caz	Línea de caudal del bordillo
P3	Superior_Bordillo	Parte superior del bordillo
P4	Back_Curb	Parte posterior de bordillo
L1 - L3	Parte superior, Bordillo	Parte superior del bordillo
L4 - L6	Datum, Bordillo	Datum del bordillo
S1	Bordillo	Forma de hormigón del bordillo
