Berma

El subensamblaje Berma inserta vínculos para crear una berma. La berma se puede crear desde el borde interior o la parte superior interior de la berma. A continuación, la berma se cruza con la superficie.

Enlace

El punto de enlace se encuentra en el borde interior o la parte superior interior de la berma. Este componente se puede enlazar al lado izquierdo o al derecho.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda / Derecha	Derecha
Punto de enlace	Punto de enlace a partir del cual se crea la berma.	Borde interior / Parte superior interior	Borde interior
Altura de la berma	Altura de berma desde el punto de enlace.	Numérico	4 pies 1,2 m
Talud del lado exterior	Pendiente de berma en el exterior de la berma.	Numérico	-2 ( : 1)
Talud del lado interior	Pendiente de berma en el interior de la berma.	Numérico	3 ( : 1)
Pendiente superior	Pendiente de la parte superior de la berma.	Numérico	2 (%)
Anchura superior	Anchura superior de la berma	Numérico, positivo	5 pies 1,5 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Superficie de la berma	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

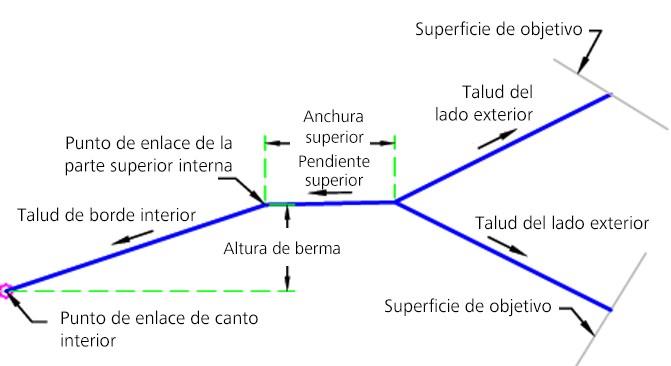

El vínculo interior inicial de la berma se crea usando la altura introducida y el talud del lado interior. La parte superior de la berma se crea con la pendiente superior y la anchura superior introducidas. Se encuentra un vínculo de intersección mediante el talud del lado exterior.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja la berma en terraplén con un vínculo de 5 pies (1,5 m).

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

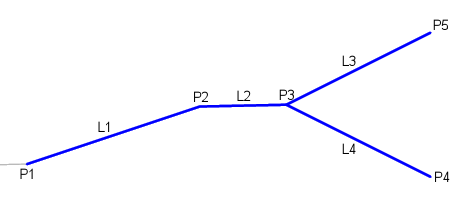

Punto, vínculo o forma	Código	Descripción
P1	Berma_inferior	Borde interior inferior de la berma
P2	Berma_Superior_Interior	Parte interior superior de la berma
P3	Berma_Superior_Exterior	Parte exterior superior de la berma
P4	Intersección, Intersección_Desmonte	Punto de jalón de talud en desmonte
P5	Intersección, Intersección_Terraplén	Punto de jalón de talud en terraplén
L1 - L4	Berma, Parte superior, Datum	Datum y parte superior de la berma
L3	Intersección_Terraplén, Intersección	Vínculo de intersección para sección en terraplén
L3	Intersección_Desmonte, Intersección	Vínculo de intersección para sección en desmonte
