CurbWallRadius

El subensamblaje CurbWallRadius se utiliza como muro de bordillo de 6" (0.15 m) / 12" (0.30 m) estándar con entrada definida por el usuario para diferentes anchuras y para el radio del bordillo.

Enlace

El punto de enlace está al inicio del punto del centro del muro de bordillo.

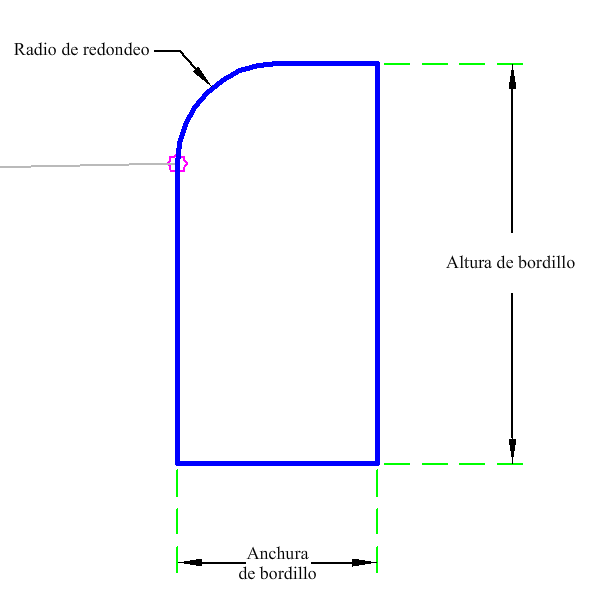

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda/Derecha	Derecha
Anchura de bordillo	Anchura del bordillo.	Numérico, positivo	0,5 pies 0,15 m
Altura de bordillo	Altura del bordillo.	Numérico, positivo	1 pie 0,30 m
Radio de redondeo	Radio para el redondeo en la parte frontal del bordillo.	Numérico, positivo	0,5 pies 0,15 m

Parámetros de objetivo

Ninguno.

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Parámetro	Descripción	Estado
Radio utilizado	Radio resuelto del bordillo.	Numérico, positivo

Comportamiento

Los vínculos de bordillo se insertan en función de las dimensiones de los parámetros de entrada. Para optimizar los resultados, todas las dimensiones deben ser valores positivos distintos de cero. Los parámetros se comprueban para asegurarse de que el radio producirá un resultado válido.

Para proporcionar una solución matemáticamente posible, el subensamblaje comparará el radio con la anchura y la altura que se han especificado. Si la anchura o la altura son menores que el radio, se utilizará la mitad del valor más pequeño de la anchura o la altura.

El subensamblaje genera la forma de un bordillo simple con radio, con el punto de enlace en el radio inferior del bordillo.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra el componente de bordillo en función de los parámetros de entrada especificados.

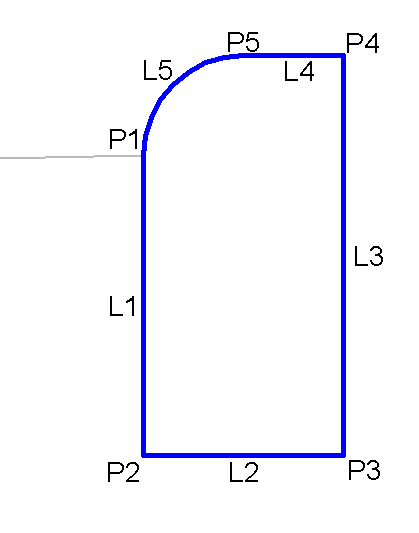

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Enlace	Punto de enlace de bordillo
P2	Face_Curb, Datum	Cara de bordillo
P3	Datum
P4	Back_Curb	Parte posterior de bordillo
P5	Top
L1	Bordillo, Datum	Punto de enlace inferior de bordillo
L2	Datum
L3	CurbBack	Parte posterior de bordillo
L4 - L5	Parte superior
S1	Bordillo
