BordilloExtruidoCondadoClark

El subensamblaje BordilloExtruidoCondadoClark inserta vínculos para crear un bordillo extrudido del condado de Clark.

Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.

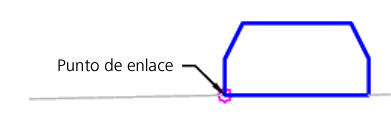

Caso 1: Tipo 1

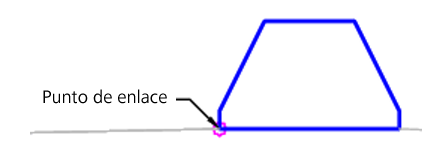

Caso 1: Tipo 2

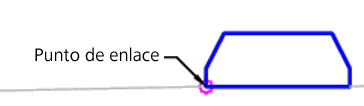

Caso 1: Tipo 3

Enlace

El punto de enlace se encuentra en el lado frontal del bordillo.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Tipo de bordillo	Tipo de bordillo que se debe usar	Tipo 1 / Tipo 2 / Tipo 3	Tipo 3

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El subensamblaje crea un bordillo extrudido del condado de Clark basado en el tipo seleccionado.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja la forma del bordillo según se especifica en los parámetros de entrada.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P3	BORExt_Sup_Int	Parte superior interior del bordillo extrudido
P4	BORExt_Sup_Ext	Parte superior exterior del bordillo extrudido
L1 - L5	BordExtr	Bordillo extrudido
L6	BordExtr, Datum	Parte inferior del bordillo extrudido
S1	Bord_Extr	Hormigón del bordillo extrudido
