PasoInferiorVehículosPlacaAceroEstructural

El subensamblaje PasoInferiorVehículosPlacaAceroEstructural inserta vínculos y formas para crear una paso inferior para vehículos de placa de acero estructural según el plano estándar del Departamento de Transporte de California (Caltrans) B15-1 y la empresa Contech Construction Products, Inc.

Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar y los requisitos de la empresa Contech Construction Products.

Enlace

El punto de enlace se encuentra en la parte inferior del subensamblaje del paso inferior para vehículos de placa de acero estructural.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Tamaño	Dimensiones de tramo y montante	T12'2''xM11'0'' / TS12'11''xM11'3'' / T13'2"xM11'11" / T13'10''xM12'3'' / T14'1''xM12'10'' / T14'6''xM13'6'' / T14'10''xM14'0'' / T15'6''xM14'4'' / T15'9''xM15'1'' / T16'4''xM15'5'' / T16'5''xM16'1'' / T16'9''xM16'3'' / T17'3''xM17'0'' / T18'4''xM16'11'' / T19'2''xM17'2'' / T19'6''xM17'7''	T19'6''xM17'7''

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Superficie de intersección	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Opcional

Asignaciones lógicas en tiempo de ejecución

Las dimensiones del paso inferior para vehículos de placa de acero estructural se definen en el parámetro de entrada seleccionado por el usuario.

Parámetros de salida

Ninguno.

Comportamiento

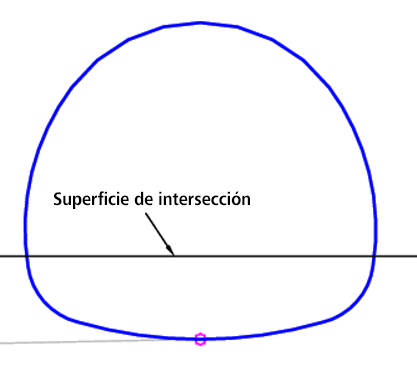

El punto inicial se establece en el punto de enlace. Si la superficie de intersección se encuentra bajo la placa inferior o sobre las dimensiones de montante, se creará toda la placa de acero. Si la superficie de intersección se encuentra en el interior de las placas de acero, a continuación se crea parcialmente la placa de acero. Cada ángulo de la placa se divide en 10 secciones que componen el 10 % del ángulo de la placa. A continuación, se prueban las secciones hasta que se produce la intersección dentro de la sección, momento en el que se detiene el procesamiento.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja el paso inferior para vehículos de placa de acero estructural.

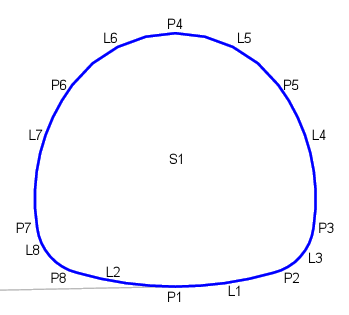

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Inferior
P4	Parte superior
L1-L3, L8	Placa_Inferior	Parte inferior de la placa
L4 - L7	Placa_Superior	Placa superior
S1	Hueco	Zona abierta que se encuentra en el interior de placas de acero
