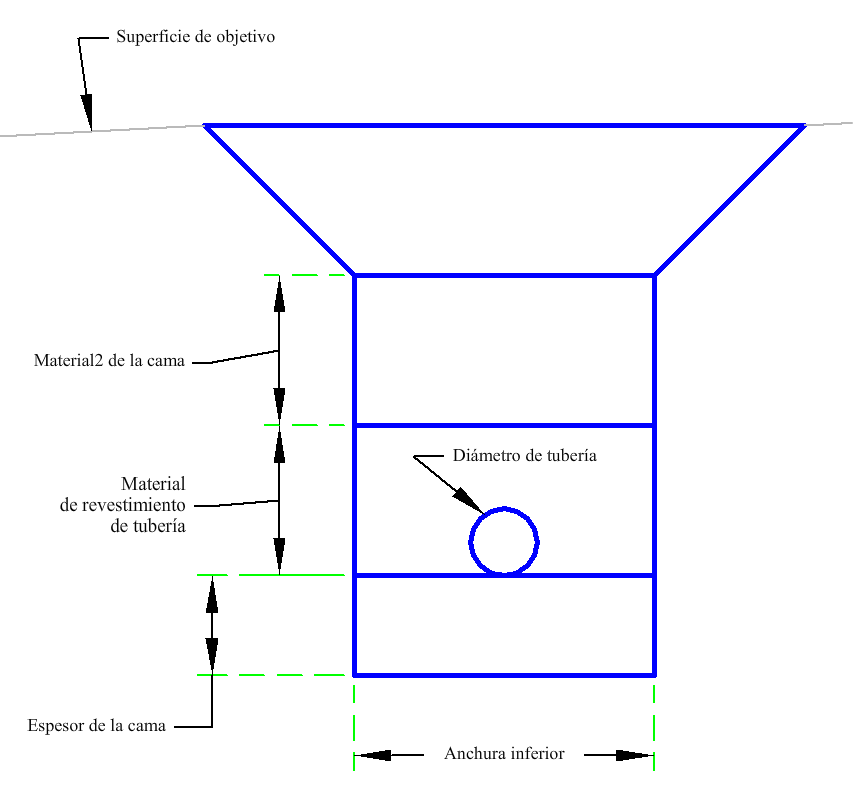

El subensamblaje PipeTrenchMultipleLayers2 tiene una sola tubería en una zanja, una capa de material que reviste la tubería y una capa adicional de material encima del revestimiento de la tubería.
Este subensamblaje permite el cálculo de volumen de la base de la cama, la zona de tuberías y el relleno granular. La tubería queda revestida con una capa de material justo encima de la cama. El centro de la tubería es el perfil de diseño. La profundidad de la capa más superior de la zanja variará; las otras capas de zanjas de tuberías son profundidades constantes. Todas las profundidades, anchuras y diámetros cambiarán de zanja a zanja. La profundidad de la zanja variará en la alineación, puesto que se mide de la parte inferior de la zanja a la superficie de objetivo.
Enlace
Por defecto, el punto de enlace es el centro de la tubería.
Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Anchura inferior | Especifica anchura de la zanja de tubería. | Numérico, positivo |
3 pies 1 m |
| Cobertura de tubería | Cobertura de la tubería. | Numérico, positivo |
0,5 pies 0.15 m |
| Diámetro de tubería | Diámetro de tubería. | Numérico, positivo |
0.667 pies 0.2 m |
| Espesor de la cama | Espesor de la cama de la tubería bajo la rasante de tubería. | Numérico, positivo |
0.75 pies 0.2 m |
| Profundidad de material de revestimiento de tubería | Espesor de la cama de la tubería sobre la rasante de tubería. | Numérico, positivo |
1,5 pies 0.45 m |
| Talud de superficie | X: 1 talud de taludes laterales de zanja. | Numérico, positivo |
1 (: 1) |
| Profundidad de material superior | Profundidad de la cama sobre la cama de la tubería. | Numérico, positivo |
3 pies 1 m |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
| Superficie de intersección | Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies. | Obligatorio |
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
La elevación de la parte inferior de la zanja se calcula como la elevación de línea de rasante menos la mitad del diámetro de tubería menos el espesor de la cama. El vínculo de la parte inferior de la zanja horizontal se sitúa simétricamente en torno al desfase del punto de enlace a esa elevación. La profundidad del material de revestimiento de la tubería se utiliza para proporcionar material alrededor de la tubería. Encima del material de revestimiento de la tubería está Material2 para proporcionar material por encima de la tubería. Los taludes de borde se extienden hacia arriba en la superficie existente. El vínculo horizontal se sitúa a la profundidad dada sobre la parte inferior de la zanja.
Operación en modo de diseño
En modo de diseño, este subensamblaje dibuja una zanja.

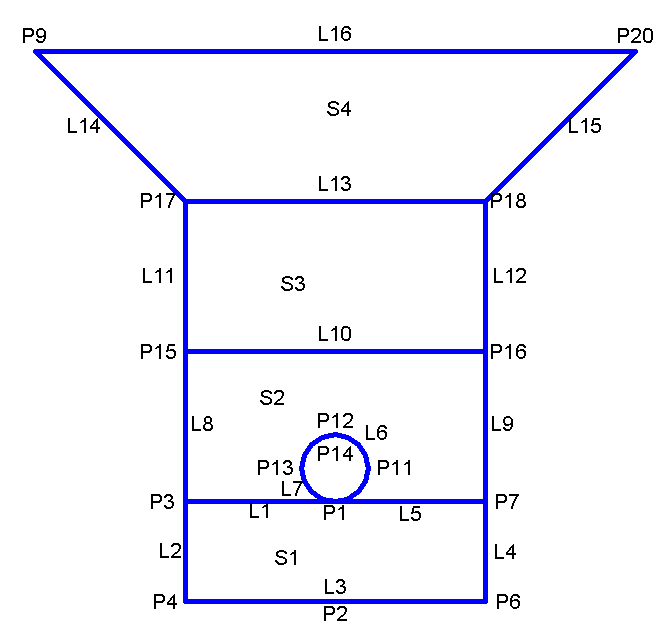

Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | PipeBottom | Parte inferior de la tubería |
| P2 | Datum, BeddingBottomCenter | Centro de parte inferior de la cama |
| P3 | PipeBackfillBottom_In | Relleno de tubería interior inferior |
| P4 | PipeBeddingBottom_In | Interior de la parte inferior de la cama de la tubería |
| P6 | Datum, PipeBeddingBottom_Out | Exterior de la parte inferior de la cama de la tubería |
| P7 | PipeBackfillBottom_Out | Exterior de la parte inferior de relleno de la tubería |
| P11, P13 | Tubería | |
| P12 | PipeTop | Parte superior de tubería |
| P14 | PipeCenter | Centro de tubería |
| P15 | BottomMaterial2_In | Material2 interior inferior |
| P16 | BottomMaterial2_Out | Material2 exterior inferior |
| P17 | BottomMaterial1_In | Material 1 interior inferior |
| P18 | BottomMaterial1_Out | Material1 exterior inferior |
| P19 | Top, TrenchInner | Zanja interior |
| P20 | Top, TrenchOuter | Zanja exterior |
| L1 | PipeBackfillBottom | Relleno de tubería inferior |
| L2, L4 | PipeBedding | Cama de la tubería |
| L3 | Datum, PipeBeddingBottom | Parte inferior de cama |
| L5 | PipeBackfillBottom | Parte inferior de relleno |
| L6 - L7 | Tubería | |
| L8 | PipeBackfillMaterial_In | Material de relleno de tubería interior |
| L9 | PipeBackfillMaterial_Out | Material de relleno de tubería exterior |
| L10 | BottomMaterial2 | Parte inferior de Material2 |
| L11 | TrenchMaterial2_In | Zanja interior de Material2 |
| L12 | TrenchMaterial2_Out | Zanja exterior de Material2 |
| L13 | BottomMaterial1 | Parte inferior de Material1 |
| L14 | TrenchSlopeMaterial1_In | Talud de zanja interior de Material1 |
| L15 | TrenchSlopeMaterial2_Out | Talud de zanja exterior de Material1 |
| L16 | Top, TrenchWidth | Anchura de zanja |
| S1 | PipeBedding | Cama de la tubería |
| S2 | PipeBackfillMaterial | Material de relleno de la tubería |
| S3 | TrenchMaterial2 | Zanja de Material2 |
| S4 | TrenchMaterial1 | Zanja de Material1 |
