Dique

Enlace

El punto de enlace se encuentra en el centro del dique.

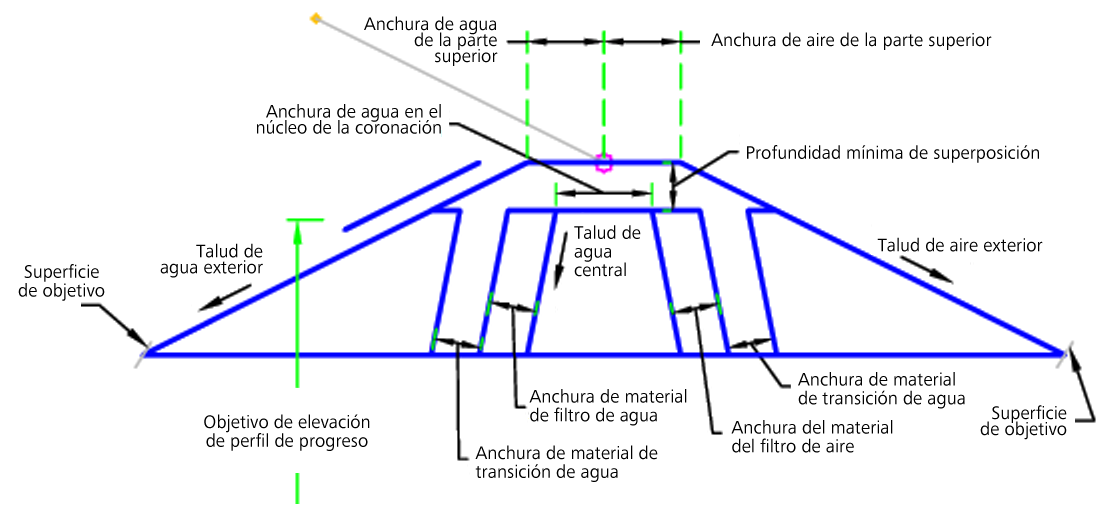

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Talud de agua exterior	Talud exterior del dique orientado al agua retenida	Talud	2 ( : 1)
Talud de aire exterior	Talud exterior de espaldas al agua retenida	Talud	2 ( : 1)
Talud de agua central	Talud central del dique orientado al agua retenida	Talud	0.2 ( : 1)
Talud de aire central	Talud de aire central de espaldas al agua retenida	Talud	0.2 ( : 1)
Grosor del núcleo de la coronación	Grosor de núcleo en la parte superior del dique	Numérico, positivo	1,5 pies 0,45 m
Anchura de agua en el núcleo de la coronación	Anchura medida desde el punto de control al lado del agua	Numérico	2 pies 0,6 m
Anchura de aire en el núcleo de la coronación	Anchura medida desde el punto de control al lado del aire	Numérico	4 pies 1,2 m
Anchura del material de transición de aire	Anchura del material de transición entre la escollera y el núcleo orientado hacia el lado opuesto del agua retenida	Numérico, positivo	2 pies 1,2 m
Anchura de material de transición de agua	Anchura del material de transición entre la escollera y el núcleo orientado hacia el agua retenida	Numérico, positivo	2 pies 1,2 m
Anchura de material de filtro de agua	Anchura del material del filtro orientado hacia el agua retenida	Numérico, positivo	2 pies 1,2 m
Anchura del material del filtro de aire	Anchura del material del filtro orientado hacia el lado opuesto del agua retenida	Numérico, positivo	2 pies 1,2 m
Desfase del material de revestimiento	Desfase que debe haber entre el revestimiento y el rasante para mostrarse en las secciones	Numérico, positivo	0,25 pies 0,1 m
Anchura de agua de la parte superior	Anchura de la parte superior del dique desde el punto de referencia hasta la retención del agua	Numérico, positivo	7,5 pies 2,2 m
Anchura de aire de la parte superior	Anchura de la parte superior del dique desde el punto de referencia opuesto a la retención del agua	Numérico, positivo	7,5 pies 2,2 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Superficie de intersección del dique	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Obligatorio
Perfil de progreso	Se puede utilizar para mostrar el progreso del dique en función de la elevación del objetivo de elevación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El punto inicial se establece en el punto de enlace. Se crean los vínculos de intersección exteriores. La estructura interior del dique se crea en función de los parámetros de entrada. La parte inferior de la superficie del dique se basa en la superficie de intersección del dique.

Si existe perfil de progreso, las formas se calculan en función de la elevación del progreso. La elevación se aplica como una superficie lisa.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra el dique en función de los parámetros de entrada especificados con una altura de 20 pies (6 m).

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

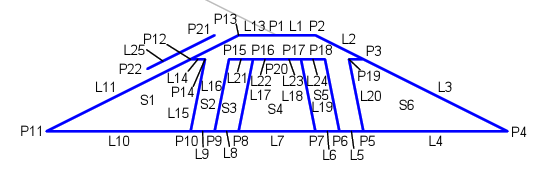

Punto, vínculo o forma	Código	Descripción
P1	SCentro	Centro superior del dique
P2	SDerecha	Parte superior derecha del dique
P3-P12	Dique	Dique
P13	SIzquierda	Parte superior izquierda del dique
L4-L10	Datum
S1	Escollera
S2	MaterialTransición
S3, S5	MaterialFiltro
S4	Núcleo
S6	Escollera
