El subensamblaje BordillosCondadoSLO inserta vínculos y formas para crear bordillos, caces y aceras según el plano estándar del condado de San Luis Obispo.
Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.
Bordillo y caz:

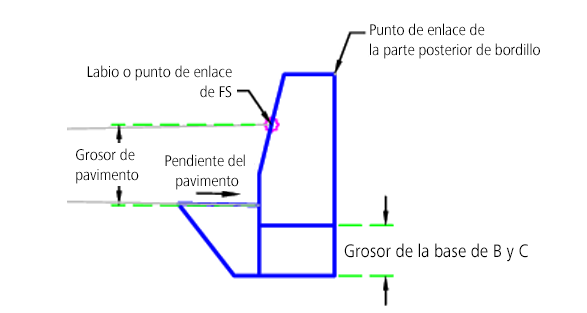

Bordillo:

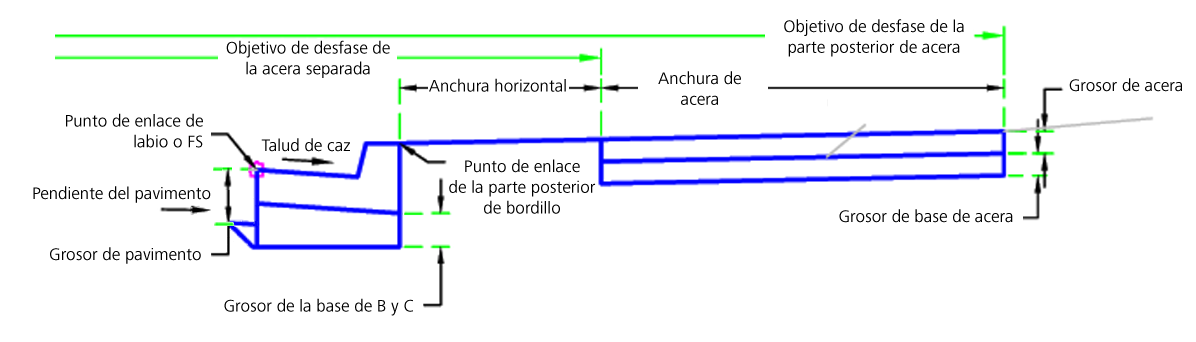

Acera desasociada:

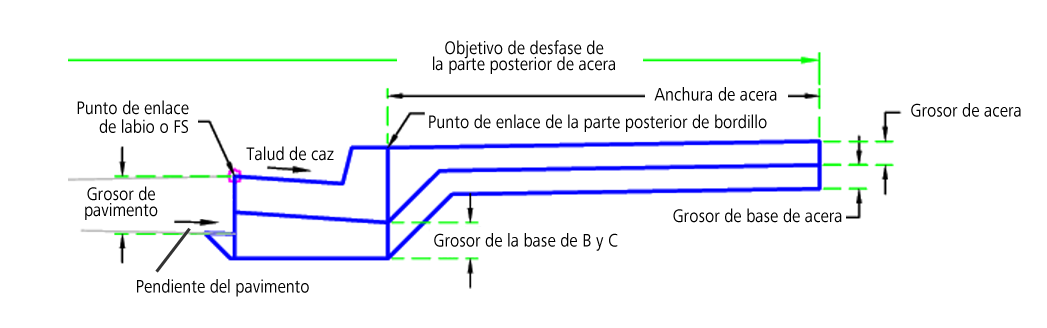

Acera integral:
Enlace
El punto de enlace se encuentra en el Labio (o FS) y la parte posterior del bordillo. Este componente se puede enlazar al lado izquierdo o al derecho.
Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda / Derecha | Derecha |
| Tipo de bordillo | Tipo de bordillo o bordillo y caz | Tipo A, bordillo de 6 in y caz de 18 in / Tipo C, bordillo de 6 in | Tipo A, bordillo de 6 in y caz de 18 in |
| Punto de enlace | Punto de enlace para bordillo o para bordillo y caz | Labio o FS / Parte posterior del bordillo | Labio o FS |
| Tipo de acera | Tipo de acera que debe utilizarse (o ninguna) | Desasociada / Integral / Ninguna | Ninguna |
| Talud de caz | Talud de caz, varía en las rampas del bordillo | Numérico | 6.90% |
| Grosor de la base de B y C | El grosor de la base bajo el bordillo y el caz | Numérico, positivo |
0,5 pies 0,15 m |
| Grosor de base de acera | El grosor de la base bajo la acera | Numérico |
0,33 pies 0,10 m |
| Grosor de acera | El grosor de la acera | Numérico |
0,33 pies 0,10 m |
| Anchura de acera | La anchura de la acera | Numérico, positivo |
6 pies 2 m |
| Anchura horizontal | La anchura horizontal al utilizar una acera desasociada | Numérico, positivo |
3 pies 1 m |
| Pendiente del pavimento | La pendiente del pavimento | Numérico | -2% |
| Grosor de pavimento | Grosor del pavimento de entrada | Numérico, positivo |
0,8 pies 0,25 m |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
| Desfase de acera desasociada | Se puede utilizar para modificar el valor fijo de la anchura de la acera y asociar el borde interior de la acera a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Desfase de la parte posterior de la acera | Se puede utilizar para modificar el valor fijo de la anchura de acera y asociar el borde exterior de la acera a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
Asignaciones lógicas en tiempo de ejecución
Las dimensiones del bordillo y el caz se almacenan dentro del subensamblaje. Durante el tiempo de ejecución, los valores se buscan y se asignan en función del tipo de bordillo seleccionado.
Parámetros de salida
Ninguno.
Comportamiento
El punto inicial se establece en el punto de enlace. Los puntos, vínculos y formas del bordillo y el caz se crean en función del tipo de bordillo seleccionado. A continuación, se coloca la base bajo el bordillo y el caz.
Si no se establece ningún tipo de acera, se creará la acera y la base adecuadas. Si la acera está desasociada y se establece el desfase de la acera desasociada, se ajusta el borde interior de la acera. Si se establece el desfase de la parte posterior de la acera, se ajustan las anchuras de todos los tipos de acera.
Operación en modo de diseño
En modo de diseño, este subensamblaje muestra los componentes de acera y de caz y bordillo en función de los parámetros de entrada especificados.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | Flange | Parte superior de caz |
| P2 | LC | Línea de caudal del caz |
| P3 | Frontal | Parte frontal del bordillo |
| P4 | Posterior, Acera_Int | Parte trasera de bordillo, borde interior de la acera |
| P11 | Acera_Ext | Borde exterior de acera |
| P16 | Acera_Int | Borde interior de la acera |
| L1 - L3 | Parte superior, Bordillo | Parte superior del bordillo |
| L5, L6 | Inferior | Parte inferior del bordillo |
| L9, L11, L12, L15 | Capa base, Datum | |
| S1 | BordilloYCaz | Área de hormigón del bordillo y el caz |
| S2, S3 | Base | |
| S4 | Acera | Área de hormigón de la acera |
| S5 | Acera_Base |
Diagrama de codificación

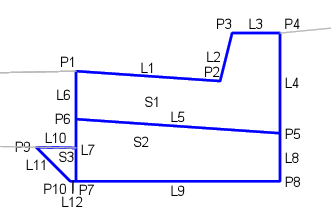

Bordillo y caz:

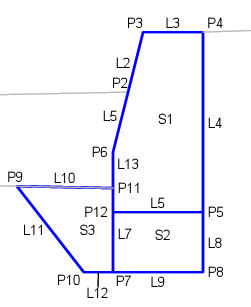

Bordillo:

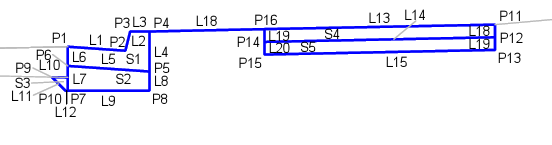

Acera desasociada:

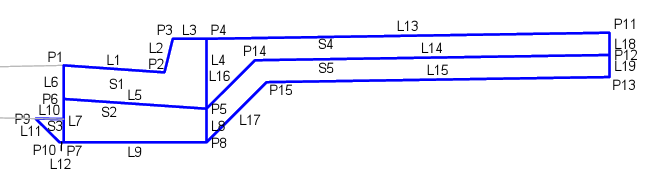

Acera integral:
