BordillosAPWA

El subensamblaje BordillosAPWA inserta vínculos para un bordillo y un caz de hormigón de forma estándar con sub-base. Las dimensiones del bordillo y el caz se basan en los planes estándar de APWA para la construcción de obras públicas, edición de 2012.

Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.

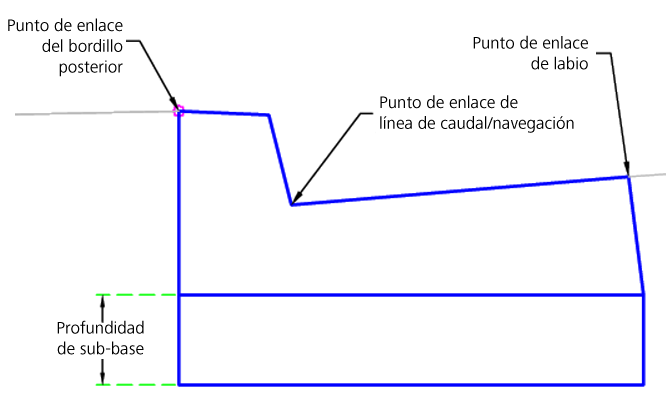

Bordillos APWA A1-6 y A1-8

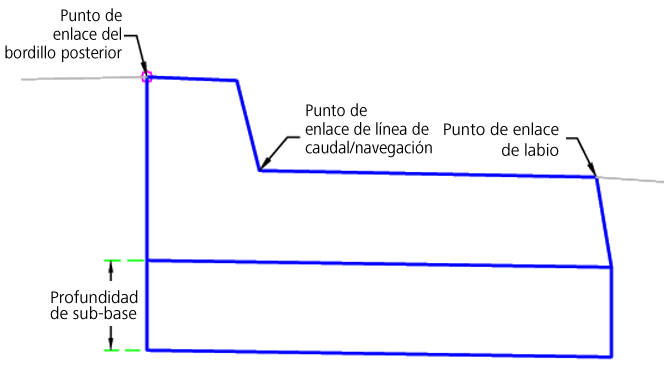

Bordillos APWA A3-6 y A3-8

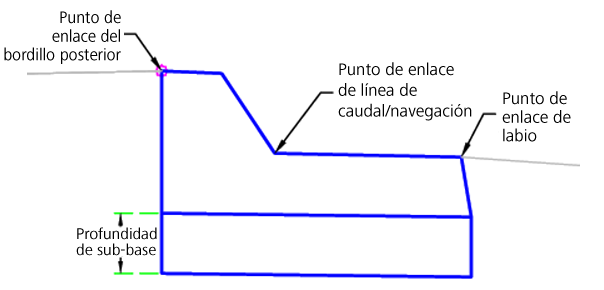

Bordillos APWA B1–6

Bordillos APWA B2-6

Bordillos APWA B3-6

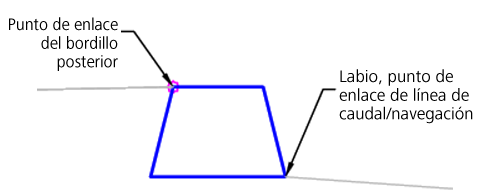

Bordillos APWA C1-6 y C1-8

Bordillos APWA C2-6

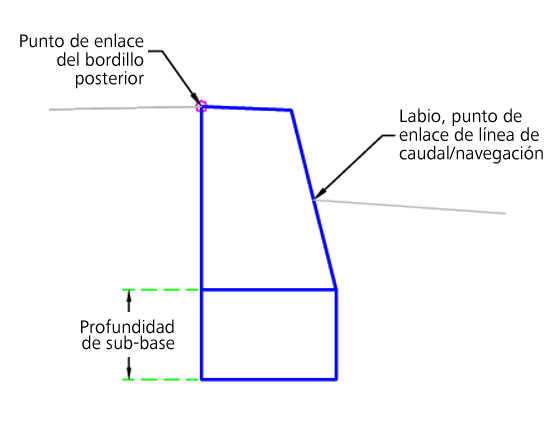

Bordillos APWA D1-6 y D1-8

Bordillos APWA A2-6 y A2-8

Enlace

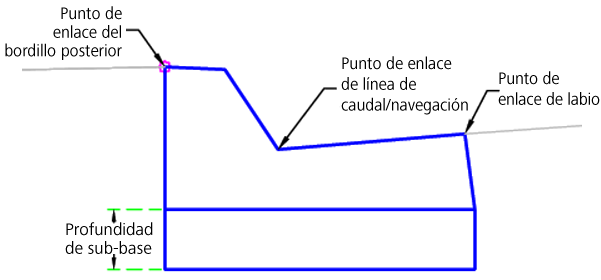

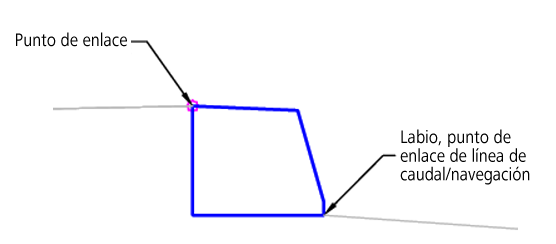

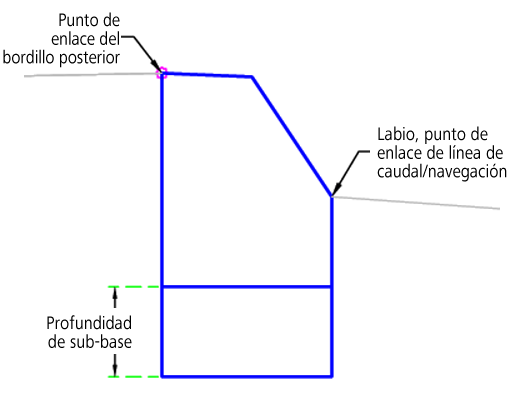

El punto de enlace se encuentra en el punto superior del caz, en la parte posterior del bordillo o la cara del bordillo.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro

Descripción

Tipo

Valor por defecto

Lado

Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace.

Izquierda / Derecha

Derecha

Tipo de bordillo Especifica el bordillo que se va a utilizar. A1-6 / A1-8 / A2-6 / A2-8 / A3-6 / A3-8 / D1-6 / D1-8 / C1-6 / C1-8 / B1-6 / B2-6 / B3-6 / D2-6 / C2-6 A1-6
Punto de enlace Especifica la ubicación en la que se encuentra el punto de enlace del bordillo. Labio / BordilloPosterior / Superficie de línea de caudal

10,0 pies

3,0 m

Profundidad de sub-base Profundidad hasta la sub-base en el punto superior de caz. Se debe utilizar el valor cero si no hay sub-base. Numérico, positivo

0,5 pies

0,150 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Ninguno.

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Los vínculos de bordillo y caz se insertan en función de los valores almacenados en el subensamblaje. Todas las dimensiones son valores positivos distintos de cero. Si se especifica una profundidad de sub-base distinta de cero, no se insertará la capa sub-base. La capa sub-base se cierra en la parte posterior e inferior del bordillo

El subensamblaje genera la forma del bordillo, bordillo y caz, o bordillo de superficie seleccionados, con el punto de enlace en (a) el borde interior del caz (o labio) o (b) en la parte posterior del bordillo o (c) la línea de caudal (o superficie) del bordillo o el caz.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra el componente de bordillo y caz en función de los parámetros de entrada especificados.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma

Código

Descripción

P1 BackCurb Parte posterior del bordillo
P2 TopCurb Parte superior del bordillo
P3 Línea de caudal_Caz Punto de línea de caudal del caz o superficie acabada
P4 Flange Punto superior del caz
L1 - L3 Parte superior, Bordillo Rasante en el bordillo y el caz
L4 - L6 Bordillo
L7 BordilloInferior, Datum
L10 Sub-base, Datum
S1 Curb Área de hormigón del bordillo y el caz
S2 SubBase

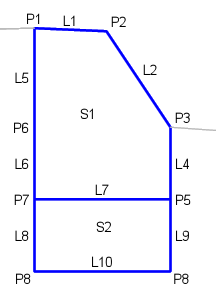

Diagrama de codificación

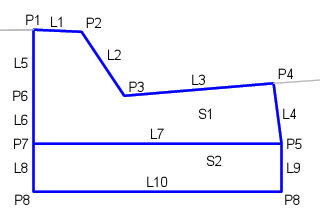

Bordillos APWA A1-6 y A1-8

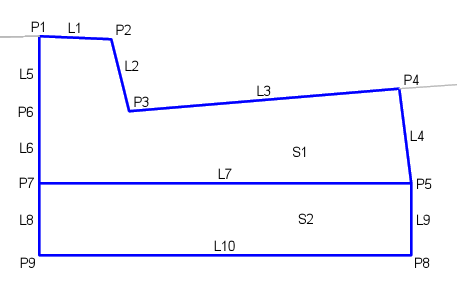

Bordillos APWA A3-6 y A3-8

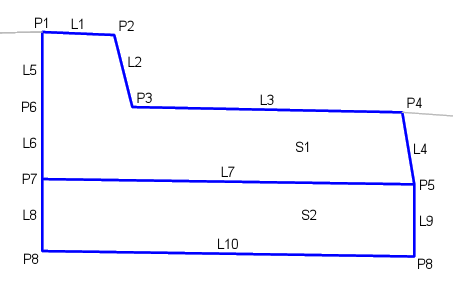

Bordillos APWA B1–6

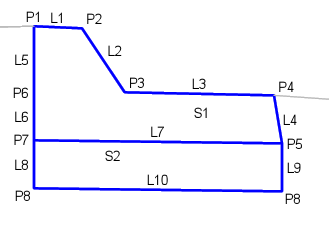

Bordillos APWA B2-6

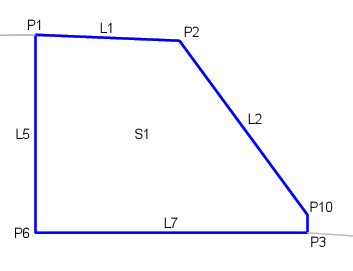

Bordillos APWA B3-6

Bordillos APWA C1-6 y C1-8

Bordillos APWA C2-6

Bordillos APWA D1-6 y D1-8

Bordillos APWA A2-6 y A2-8
