El subensamblaje CazTransversal inserta vínculos para generar el caz transversal en una intersección.

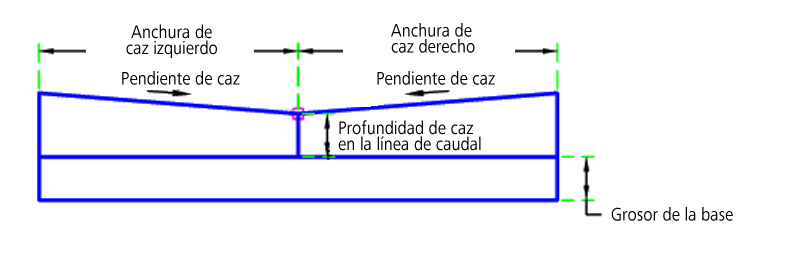

Case 1: Ambos

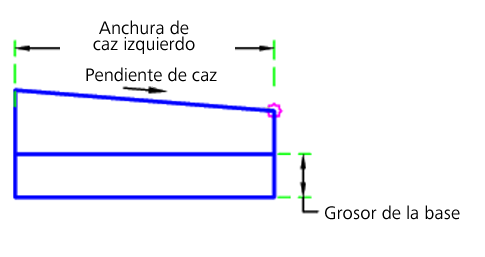

Caso 2: Izquierda

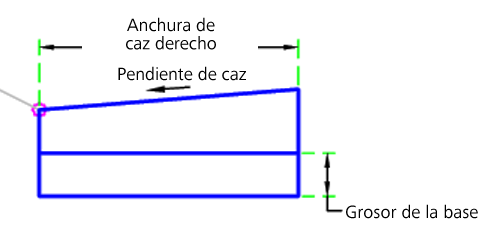

Caso 3: Derecha
El punto de enlace se encuentra en la línea del caz transversal. Este componente se puede enlazar al lado izquierdo o al derecho.
Parámetro |
Descripción |
Tipo |
Valor por defecto |
---|---|---|---|
Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda / Derecha | Derecha |
Composición del caz | Determina si se genera a la izquierda, a la derecha o a ambos lados | Ambos / Izquierda / Derecha | Ambos |
Grosor de la base | Grosor de la base bajo el caz | Numérico, positivo |
0,5 pies 0,15 m |
Profundidad de caz en la línea de caudal | Profundidad del caz en la línea de caudal | Numérico, positivo |
0,5 pies 0,15 m |
Pendiente de caz | Pendiente de caz | Numérico | 8 (%) |
Anchura de caz izquierdo | Anchura de caz izquierdo | Numérico, positivo |
3 pies 0,9 m |
Anchura de caz derecho | Anchura de caz derecho | Numérico |
3 pies 0,9 m |
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
Parámetro |
Descripción |
Estado |
---|---|---|
Elevación del borde derecho | Esta opción se puede utilizar para modificar la elevación del borde derecho del caz transversal. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
Elevación del borde izquierdo | Esta opción se puede utilizar para modificar el lado izquierdo. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
Desfase de borde izquierdo | Esta opción se puede utilizar para modificar la elevación del borde izquierdo del caz transversal. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
Desfase de borde derecho | Esta opción se puede utilizar para modificar la anchura del caz transversal. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
Ninguno.
Ninguno.
Los vínculos del caz se insertan en función de los parámetros de entrada. Los objetivos pueden modificar el borde exterior del caz transversal en los lados derecho e izquierdo. Si el grosor de la base es mayor que 0, se generará la base en el caz transversal.
En el modo de diseño, este subensamblaje muestra el componente de caz transversal en función de los parámetros de entrada especificados.

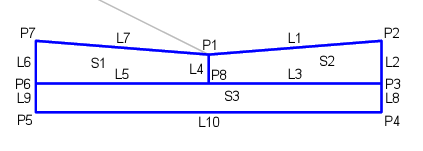

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
Punto, vínculo o forma |
Código |
Descripción |
---|---|---|
P1 | LC | Línea de caudal |
P2, P7 | BordeCaz | Borde del caz |
P3, P6 | Borde_Datum | Parte inferior del borde del caz transversal |
P4, P5 | Base_Datum | Parte inferior de la base |
P8 | LC_Datum | Datum en la línea de caudal |
L1, L7 | Parte superior, Caz | Parte superior del caz transversal |
L3, L5 | Caz, Datum | Parte inferior del caz |
L10 | Base, Datum | Parte inferior de la base |
S1, S2 | Caz | Hormigón del caz |
S3 | Base | Base |
