El subensamblaje JardínLluviaVCondadoClark inserta vínculos para crear un jardín de lluvia V del condado de Clark, junto al bordillo.
Debe comprobar que las dimensiones que se utilizan coinciden con la interpretación del plano estándar.
Enlace
El punto de enlace se encuentra en el borde interior del talud interior. Este componente se puede enlazar al lado izquierdo o al derecho.

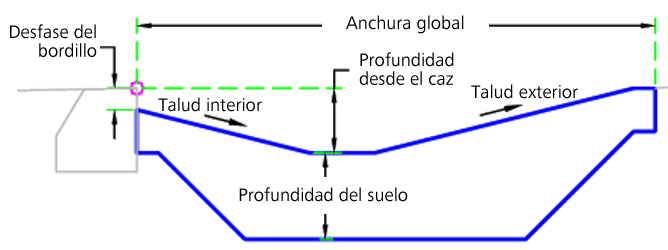

Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda / Derecha | Derecha |
| Anchura global | Anchura total del jardín de lluvia | Numérico, positivo |
12,0 pies 3,6 m |
| Profundidad desde el caz | Profundidad desde el punto de enlace adyacente. | Numérico |
-1,0 pies 0,3 m |
| Profundidad del suelo | Profundidad del suelo | Numérico, positivo |
2 pies 0,6 m |
| Desfase del bordillo | Desfase desde el punto de enlace | Numérico |
-0,5 pies 0,15 m |
| Pendiente del talud interior | Pendiente del talud interior | Talud | -4 ( : 1) |
| Pendiente del talud exterior | Pendiente del talud exterior | Talud | -4 ( : 1) |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
Ninguno.
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
El punto inicial se establece en el punto de enlace. A continuación, el jardín de lluvia se ajusta en la distancia de desfase introducida. La profundidad del jardín de lluvia se establece a partir de los valores de entrada.
Operación en modo de diseño
En el modo de diseño, este subensamblaje dibuja el jardín de lluvia de acuerdo con los parámetros de entrada.

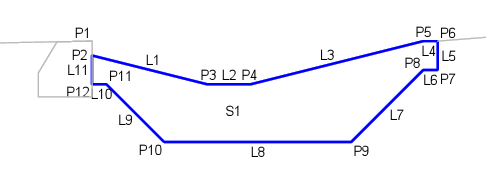

Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | JLL_Caz | Punto de inserción de jardín de lluvia |
| P2 | JLL_Sup_Int | Parte interior superior del jardín de lluvia |
| P3 | JLL_Sup_Ext | Parte exterior superior del jardín de lluvia |
| P6 | JLL_Inf_Ext | Parte exterior inferior del jardín de lluvia |
| P7 | JLL_Inf_Int | Parte interior inferior del jardín de lluvia |
| L1 - L3 | Parte superior, JLL_Talud | Parte superior del talud del jardín de lluvia |
| L5-L7 | Datum | Datum |
| L6 | Datum, JLL_Inf | Parte inferior del jardín de lluvia |
| S1 | JardínLluvia | Jardín de lluvia |
