ShoulderParabolicDaylight

El subensamblaje ShoulderParabolicDaylight proporciona redondeo en el VAV (vértice de acuerdo vertical) entre los vínculos de arcén e intersección, así como redondeo de empalme entre el vínculo de intersección y la superficie de objetivo.

Además, tiene la opción de definir la dimensión de anchura del arcén desde el origen hasta el VAV (vértice de acuerdo vertical) o desde el origen hasta el IAV (inicio de acuerdo vertical).

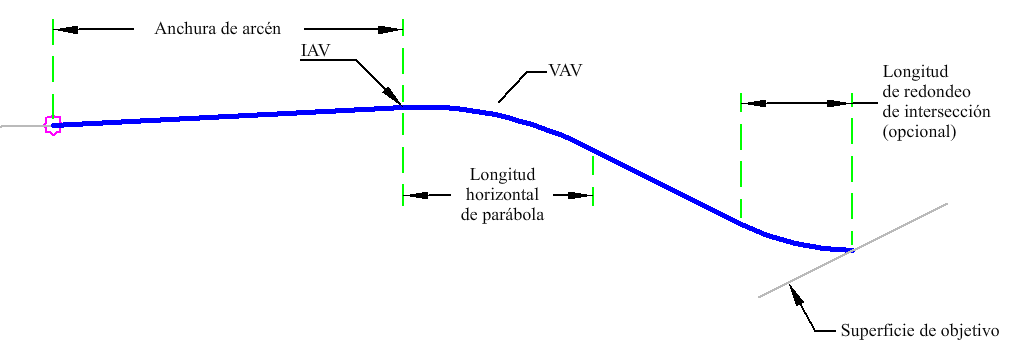

Caso de origen al VAV:

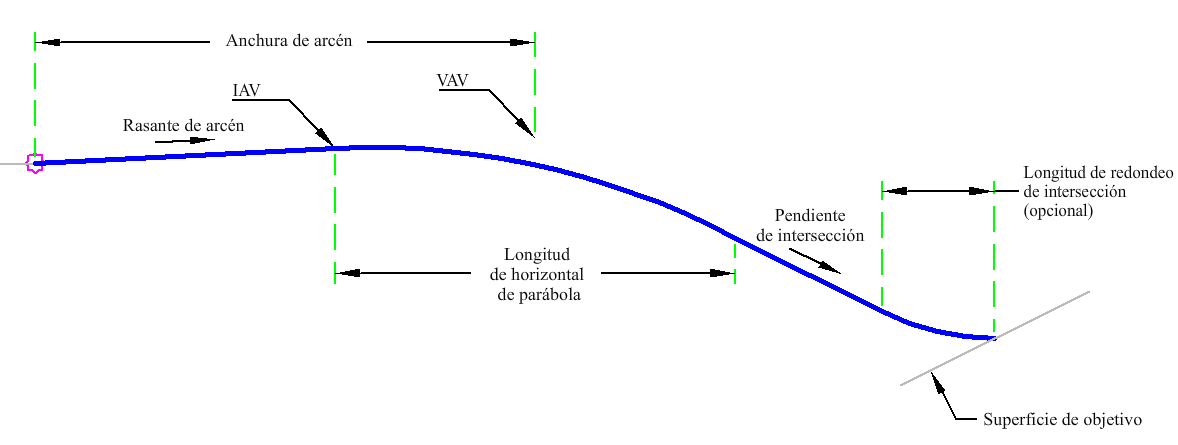

Caso de origen al IAV:

Enlace

El punto de enlace se encuentra en el borde interior del arcén, que normalmente está en el borde exterior de la calzada.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda/Derecha	Derecha
Anchura del arcén	Anchura desde el punto de enlace hasta el punto de bisagra del arcén.	Numérico, positivo	10 pies 3 m
Definición de anchura del arcén	La anchura del arcén se mide desde el punto de aplicación hasta su ubicación.	VAV//IAV	VAV
Longitud de redondeo de intersección (opcional)	Especifica el valor de longitud.	Numérico, positivo	5 pies 1.5 m
Longitud de horizontal de parábola	Longitud de la parábola en el VAV o el IAV.	Numérico, positivo	8 pies 2.5 m
Pendiente de intersección (+/- para desmonte/terraplén)	Porcentaje aproximado del talud de intersección.	Numérico	50 ( % )
Rasante de arcén	Porcentaje aproximado de rasante del arcén.	Numérico	5 ( % )

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Superficie de intersección	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Este subensamblaje genera la forma de un arcén. El subensamblaje calcula la forma mediante el VAV o el IAV. A continuación, el subensamblaje comprueba para asegurarse de que haya espacio suficiente para el redondeo de intersección.

Si no hay espacio suficiente para el redondeo de intersección, la longitud de la curva se ajusta para proporcionar la longitud adecuada para el redondeo de intersección.

A continuación, comprueba si el grado de la parábola interior y exterior tiene el mismo valor. Si se detecta el mismo grado, se traza un vínculo. Si no es el mismo, se crea una curva de parábola de acuerdo convexo o cóncavo. Si es el caso, se añade un punto para el punto alto o el punto bajo de la curva parabólica.

Operación en modo de diseño

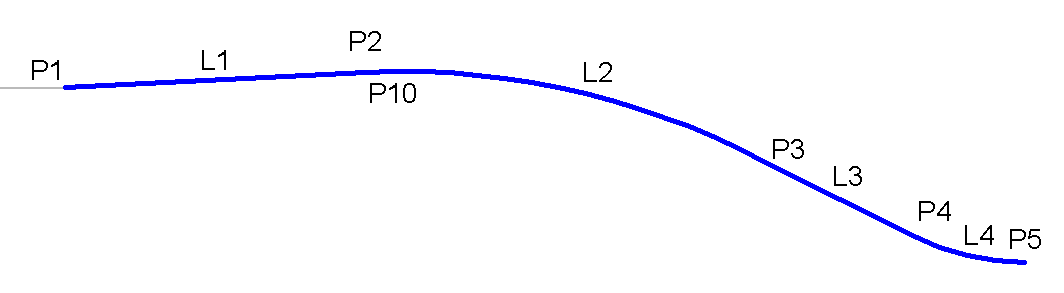

En modo de diseño, el subensamblaje muestra los vínculos que componen el arcén.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P2 - P5	Top
L1 - L4	Top
