CanalDesagüe

El subensamblaje CanalDesagüe inserta los puntos y vínculos para crear un canal de desagüe para recoger agua a lo largo de una calzada.

Enlace

El punto de enlace se encuentra en el borde interior del canal de desagüe. Este componente se puede enlazar al lado izquierdo o al derecho.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda / Derecha	Derecha

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Elevación	Se puede utilizar para modificar el rasante de la tubería. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

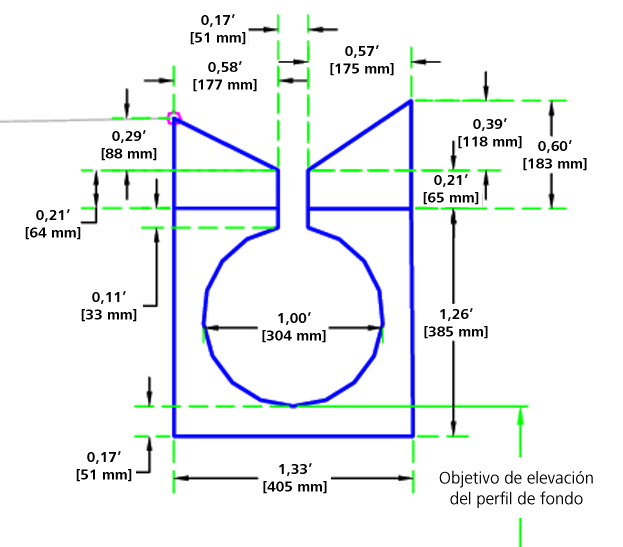

Comportamiento

El punto inicial se establece en el punto de enlace. A continuación, los puntos y vínculos se crean según los valores almacenados en el subensamblaje.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja el subensamblaje.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1-P4, P9, P10	Hormigón	Esquinas del sumidero horizontal de hormigón
P5, P8	HormInferior	Esquina inferior de hormigón
P6, P7	Mezcla	Mezcla
P11-P13	Tubería	Puntos de tubería
L1, L2	Hormigón, Parte superior	Parte superior de hormigón
L3, L7, L10, L11	Hormigón	Hormigón del sumidero horizontal
L5	Mezcla	Sustancia semilíquida de la tubería
L12-L14	Tubería	Vínculos de tubería
S1, S2	Hormigón	Hormigón del sumidero horizontal
S3	Mezcla	Sustancia semilíquida alrededor de la tubería
