El subensamblaje CurbEmbPipe inserta vínculos para un bordillo de hormigón con tubería incrustada en la línea de caudal. Se puede colocar una terraza detrás del bordillo y del caz.
Enlace
El punto de enlace se encuentra en el punto superior de caz del caz.

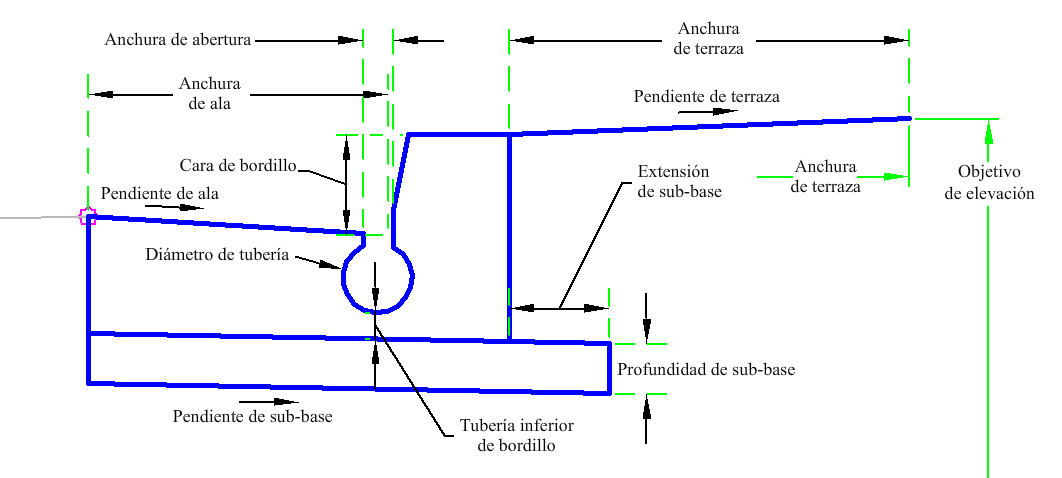

Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. | Izquierda/Derecha |
Derecha |
|
Anchura de ala |
Anchura desde el ala del caz hasta la línea de caudal. | Numérico, positivo |
1.5 pies 0.5 m |
|
Pendiente de ala |
Porcentaje de talud del caz. | Numérico |
6 (%) |
|
Extensión de sub-base |
Anchura hasta la que se extiende la capa sub-base más allá del bordillo. | Numérico |
0.5 pies 0.150 m |
|
Cara de bordillo |
Altura desde la línea de caudal hasta la parte superior del bordillo. | Numérico |
0.5 pies 0.150 m |
|
Tubería inferior de bordillo |
Profundidad desde la parte inferior de la tubería hasta la parte inferior del bordillo por debajo de la rasante de la tubería. | Numérico, positivo |
0.25 pies 0.08 m |
|
Profundidad de sub-base |
Profundidad de la capa sub-base en el punto de enlace (cero para omitir). | Numérico, no negativo |
0.25 pies 0.08 m |
|
Pendiente de sub-base |
Porcentaje de sub-base. | Numérico |
2 (%) |
|
Diámetro de tubería |
Diámetro de la tubería de desagüe. | Numérico, positivo |
0.33 pies 0.1 m |
|
Anchura de abertura |
Anchura de la abertura de la tubería. | Numérico, positivo |
0.25 pies 0.08 m |
|
Anchura de terraza |
Anchura de la terraza. | Numérico, positivo |
4 pies 1.2 m |
|
Pendiente de terraza |
Porcentaje de pendiente de la terraza. Los taludes positivos tienen orientación ascendente desde el punto de enlace. | Numérico |
4 (%) |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Objetivo de anchura de terraza |
Se puede utilizar para definir la ubicación horizontal de la terraza detrás del bordillo. | Opcional |
|
Objetivo de elevación de terraza |
Se puede utilizar para definir la ubicación vertical de la terraza detrás del bordillo. | Opcional |
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
El subensamblaje genera la forma de un bordillo y un caz simples con una tubería situada debajo de la línea de caudal. Se puede colocar una terraza detrás del bordillo y del caz.
Operación en modo de diseño
En modo de diseño, el subensamblaje muestra el bordillo y el caz y la terraza.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | Flange, Top | Parte superior de caz |
| P2 | Flowline_Gutter, Top | Línea de caudal del caz |
| P3 | Top | |
| P4 | FaceCurb, Top | Cara superior de bordillo |
| P5 | BackCurb, Top | Parte posterior de bordillo |
| P6 | CurbDepth | Profundidad del bordillo en caz |
| P7 | SubbaseDepth | Profundidad base por debajo del caz |
| P8 | CurbBackBottom | Punto inferior del bordillo en parte posterior del bordillo |
| P9 | SubbaseExtension | Parte superior de extensión base |
| P10 | SubbaseDepth, Datum | Parte inferior de extensión base |
| P11 - P12 | Tubería | Parte superior de la tubería en línea de caudal |
| P13 | CG_Terrace, Top | Fin de terraza |
| P14 | PipeCenter | Centro de tubería |
| P15 | Pipe_Invert | Rasante de tubería |
| L1 | Top, Flange, Curb | Vínculo de bordillo de rasante en la rasante |
| L2 | Top, Curb, CurbFace | Vínculo de cara exterior del bordillo en la rasante |
| L3 | Top, Curb, TopCurb | Parte superior de vínculos de bordillo en la rasante |
| L4 | CurbDepth | Profundidad de bordillo en punto de enlace |
| L5 | SubbaseDepth | Profundidad de base por debajo del punto de enlace |
| L6 | Datum | |
| L7 | Altura de bordillo | Vínculo de altura de bordillo en la rasante |
| L8 | SubbaseExtension | Extensión de sub-base detrás del bordillo |
| L9 | SubbaseDepth, Datum | Profundidad de la sub-base |
| L10 | Datum, Subbase, CurbSub | Parte inferior de sub-base |
| L11 - L12 | PipeEntrance | Desde la línea de caudal hasta la parte superior de la apertura de tubería |
| L13 | Tubería | Forma de tubería |
| L14 | Top, Terrace | Parte superior de terraza |
| S1 | Curb | |
| S2 | Subbase |

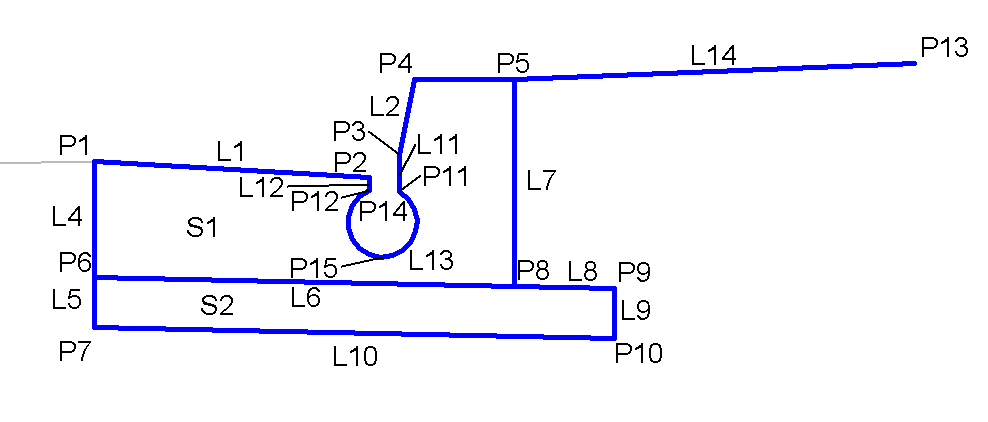

Diagrama de codificación
