PipeTrenchMultipleLayers

El subensamblaje PipeTrenchMultipleLayers tiene una sola tubería en una zanja y una capa de material de revestimiento de la tubería.

Este subensamblaje permite el cálculo de volumen de la base de la cama, la zona de tuberías y el relleno granular. La tubería queda revestida con una capa de material justo encima de la cama. El centro de la tubería tendrá un perfil de diseño. La profundidad variará en la sección de relleno granular; en las otras, será una constante. Todas las profundidades, anchuras y diámetros cambiarán de zanja a zanja. La profundidad de la zanja variará en la alineación, puesto que se mide de la parte inferior de la zanja a la superficie de objetivo.

Enlace

Por defecto, el punto de enlace es el centro de la tubería.

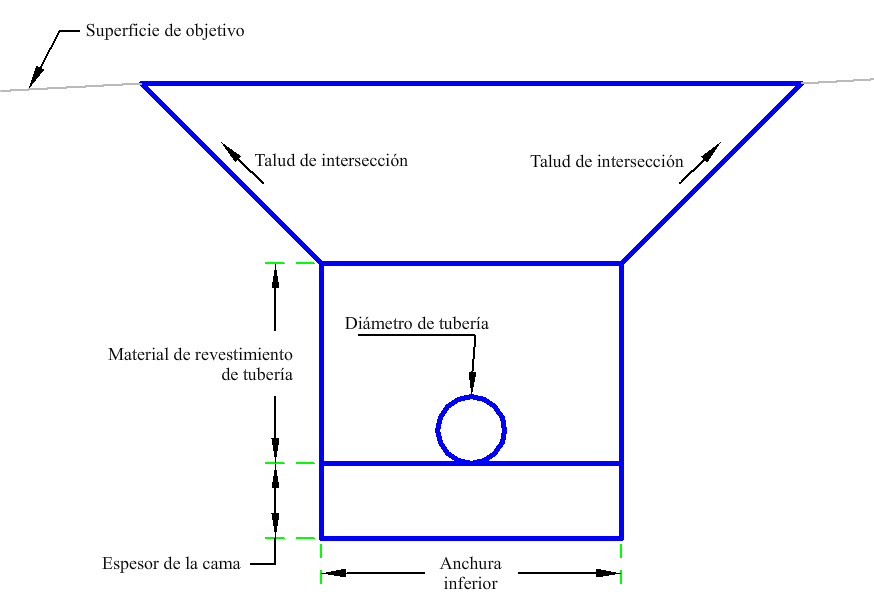

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro

Descripción

Tipo

Valor por defecto

Anchura inferior Anchura inferior de la zanja de tubería. Numérico, positivo

3 pies

1 m

Diámetro de tubería Diámetro de tubería. Numérico, positivo

0.667 pies

0.2 m

Espesor de la cama Espesor de la cama de la tubería bajo la rasante de tubería. Numérico, positivo

0.75 pies

0.2 m

Profundidad de material de revestimiento de tubería Espesor de la cama de la tubería sobre la rasante de tubería. Numérico, positivo

2 pies

0.6 m

Talud de superficie de objetivo X : 1 de las pendientes de los taludes de la zanja. Numérico, positivo

1 (: 1)

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro

Descripción

Estado

Superficie de intersección Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies. Obligatorio

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

La elevación de la parte inferior de la zanja se calcula como la elevación de línea de rasante menos la mitad del diámetro de tubería menos el espesor de la cama. El vínculo de la parte inferior de la zanja horizontal se sitúa simétricamente en torno al desfase del punto de enlace a esa elevación. La profundidad del material de revestimiento de la tubería se utiliza para proporcionar el material alrededor de la tubería. Los taludes de borde se extienden hacia arriba en la superficie existente. El vínculo horizontal se sitúa a la profundidad dada sobre la parte inferior de la zanja.

Operación en modo de diseño

En modo de diseño, este subensamblaje dibuja una zanja.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma

Código

Descripción

P1 PipeBottom Parte inferior de la tubería
P2 BeddingBottomCenter Centro de parte inferior de la cama
P3 PipeBackfillBottom_In Relleno de tubería interior inferior
P4 PipeBeddingBottom_In Interior de la parte inferior de la cama de la tubería
P6 PipeBeddingBottom, Datum Parte inferior de cama de la tubería
P7 PipeBackfillBottom_Out Exterior de la parte inferior de relleno de la tubería
P8 PipeCenter Centro de tubería
P11 Tubería
P12 PipeTop Parte superior de tubería
P13 Tubería
P15 TopBackfill_In Parte superior interna del relleno
P16 TopBackfill_Out Parte superior externa del relleno
P17 Hinge, Top
P18 Top
L1, L5 PipeBackfillBottom Relleno de tubería inferior
L2, L4 PipeBedding Cama de la tubería
L3 PipeBeddingBottom, Datum Parte inferior de cama de la tubería
L6 - L7 Tubería
L8 - L9 Backfill
L10 TopBackfill Parte superior del relleno
L11 TrenchSlopeInner Talud de zanja interior
L12 TrenchSlopeOuter Talud de zanja exterior
L13 TrenchTop, Top Parte superior de zanja
S1 PipeBedding Cama de la tubería
S2 PipeBackfillMaterial Material de relleno de la tubería
S3 TrenchMaterial Zanja de material

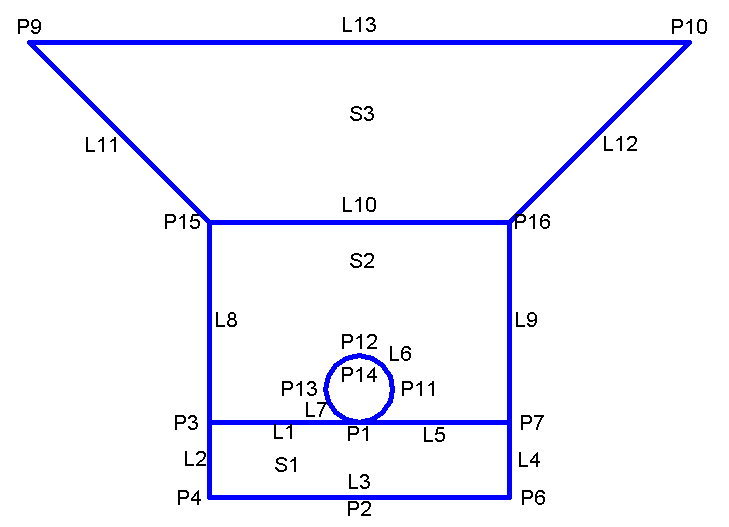

Diagrama de codificación
